АПК АвтоУраган ВС. Безрадарный Комплекс

Тема в разделе "Средства измерения", создана пользователем Михаил, 10 янв 2012.

  1. #1 Михаил, 10 янв 2012
    Последнее редактирование модератором: 12 сен 2015
    АПК «Автоураган»-ВС – аппаратно-программный комплекс, предназначенный для использования на стационарных рубежах контроля транспорта с целью автоматического безрадарного измерения скорости движения т/с, проезжающих в зоне контроля специальной видеокамеры.
    Краткий обзор
    Диапазон измеряемых скоростей движения т/с: от 1 до 255 км/ч.
    Максимальная погрешность измерения скорости при самых неблагоприятных условиях не более ±5%.
    Измерение скорости производится для всех т/с, попавших в зону контроля видеокамеры. Скорость каждого т/с измеряется независимо.
    Высота подвеса пластины ГРЗ рассчитывается с помощью специального ПО комплекса независимо для каждого т/с.
    Возможность ошибки присвоения скорости «чужого» т/с – исключена.
    Видеокамера может располагаться на полужесткой основе (на фермах, под мостами, виадуками, на консольных кронштейнах, защищенных от значительных колебаний). Поддерживается программная стабилизация изображения. Стандартная высота подвеса – около 6 м.
    Камера может располагаться со значительным смещением в сторону относительно центра контролируемой полосы движения. Допускается установка «через полосу». Максимальное отклонение от направления движения транспорта – до 30 º.
    Измерение производится по передним или задним ГРЗ (по приближению или удалению) независимо – т.е. видеокамера может не только располагаться как по ходу, так и против хода движения, но и фиксировать скорость проезда по встречной полосе (периодическое реверсивное движение).
    Измерение скорости производится по всем поддерживаемым типам ГРЗ, включая двустрочные, независимо от их цвета, формы, размера, государственной принадлежности. На сегодняшний день поддерживаются 187 типов: все ГРЗ России (включая устаревшие СССР), практически всех стран СНГ, более 20 стран Европы, 5-ти Латиноамериканских стран, Австралии, Сингапура, Индии и т.д.)
    Влияние других измерителей на результат измерения – отсутствует.
    Возможность дистанционного обнаружения измерительной видеокамеры какими-либо техническими средствами – отсутствуют.


    Метрологические и технические характеристики
    Наименование параметра Значение параметра
    Диапазон измерения скорости движения ТС, км/ч 1…255
    Пределы допустимой относительной погрешности измерения скорости, % ± 5
    Высота подвеса государственного регистрационного знака, м от 0,3 до 1,6
    Период следования видеокадров, мс 40±1
    Дальность измерения скорости и видеофиксации ТС, м от 15 до 27
    Размер «зоны контроля» (для одного видеоустройства):
    - длина, м
    - ширина, м
    от 6 до 15
    от 3 до 3,7
    Диапазон высоты подвеса видеоустройства, м 4,5…11
    Диапазон углового расположения видеоустройства по вертикали относительно дорожного полотна, …° 12…30
    Диапазон углового расположения видеоустройства (по горизонтали) к вектору движения ТС по полосе, …° 0…30
    Электропитание комплекса: - сеть переменного тока (200…240) В, (50±2) Гц
    Потребляемая мощность, с подогревом видеоустройства и компьютера, ВА, не более
    - видеоустройство
    - компьютер
    40
    410
    Средняя наработка на отказ, не менее, ч 10 000
    Рабочие условия применения:
    - температура окружающего воздуха, ° С
    - относительная влажность воздуха при 30° С, %
    - атмосферное давление, кПа
    от минус 40 до +50
    90
    от 84,7 до 106,7
    Сведения о ПО:
    - имеется идентификация ПО по номеру версии и контрольной сумме.
    - имеются средства авторизации пользователей и защиты от несанкционированного влияния на метрологические характеристики.

    Описание принципа действия
    В основе комплекса – специальная видеокамера и специальное ПО. Видеокамера закреплена неподвижно на высоте от 4,5 до 11 м и обозревает некоторый участок дороги – зону контроля. Специальное ПО «Автоураган»-ВС, установленное на компьютере, обрабатывает видеокадры, поступающие каждые 40 мс, выявляет автомобили с гос. номерами, пересекающие эту зону и определяет их скорость.
    [​IMG]

    http://www.recognize.ru/videospeed

    • Спасибо! Спасибо! x 5
  2. Грустно, товарищи... (с):'(
    Тут вся надежда на GPS. Но вот как их идентифицировать??:blink:

  3. По сути дела к этой камере как и к Стрелке должен будет висеть "чумодан" с компом, либо тупо перед постами, просто заменят старые на эти с возможностью измерения скорости.

  4. У нас один такой повесили на днях, правда вместе с Рапирой. будем следить за ним. Благо висит он прямо на посту Гаи, там и так не разгонишся.

    • Согласен Согласен x 1
  5. В Казани этот ураган стоит на нескольких крупных перекрёстках. Правда для фиксации нарушений проезда перекрёстка.
    Видно очень хорошо.
    http://autotat.ru/www/autolenta1/2_05140856481.jpg

  6. он что СОВСЕМ не фонит?

  7. Нет. В том то и дело. Он скорость мерит по изменению размера объекта в кадрах и по среднему времени(в случае варианта с двумя камерами.)
    Кажись так.

  8. чем ему фонить ?

  9. По кадрам рассчитает пройденный путь за период времени и все , излучения никакого не надо.

  10. Я ссылку дал - там все описано подробно!:dirol:

  11. #11 Ставр, 10 янв 2012
    Последнее редактирование модератором: 15 ноя 2014
    У нас два таких повесили, если не ошибаюсь. Гуглю фото, не найду. Думаю, что то 508 молчит, может просто по розыску какие то камеры на въезде в город повесили. Вон оонно чё!

    Перечень взятых на вооружение Госавтоинспекцией различных приборов фото- и видеофиксации, способных выявлять нарушения скоростного режима, ныне пополнят “Автоураганы”. Планируется, что в этом году каждое областное подразделение ГАИ и отделы в крупных городах будут оснащены такими устройствами.
    “Автоураган” представляет собой аппаратно-программный комплекс, в который входят видеокамеры, модифицированный ноутбук, блок управления сигналом, измеритель скорости и GPS-навигатор. В отличие от предшественников “Автоураган” способен не только фиксировать дорожные нарушения, но и считывать регистрационные номерные знаки автомобилей в движущемся или стоящем потоке. “Таким образом, при помощи этого устройства можно выявить автомобиль, водитель которого лишен права управления транспортным средством, задерживался в нетрезвом состоянии или не заключил договора страхования, — рассказывает заместитель начальника по технической части специального подразделения ДПС “Стрела” МВД Беларуси Николай Игнатович. — Не спрятаться также авто, числящимся в угоне или не прошедшим техосмотр. Вся информация о машине и владельце внесена в базу данных, которая обновляется еженедельно. Но при необходимости это можно делать и более часто”.
    Прибор может одновременно отслеживать обстановку на трех полосах движения, как встречных, так и попутных. На распознавательные способности номерных знаков время суток и погодные условия особенно не влияют.
    К слову, с августа прошлого года три “Автоурагана” проходили испытания в подразделении “Стрела”, ГАИ Минска и ГАИ Могилевской области. Они отлично себя зарекомендовали, особенно при выявлении “бесправных” водителей.
    Дмитрий СИНЕНКО

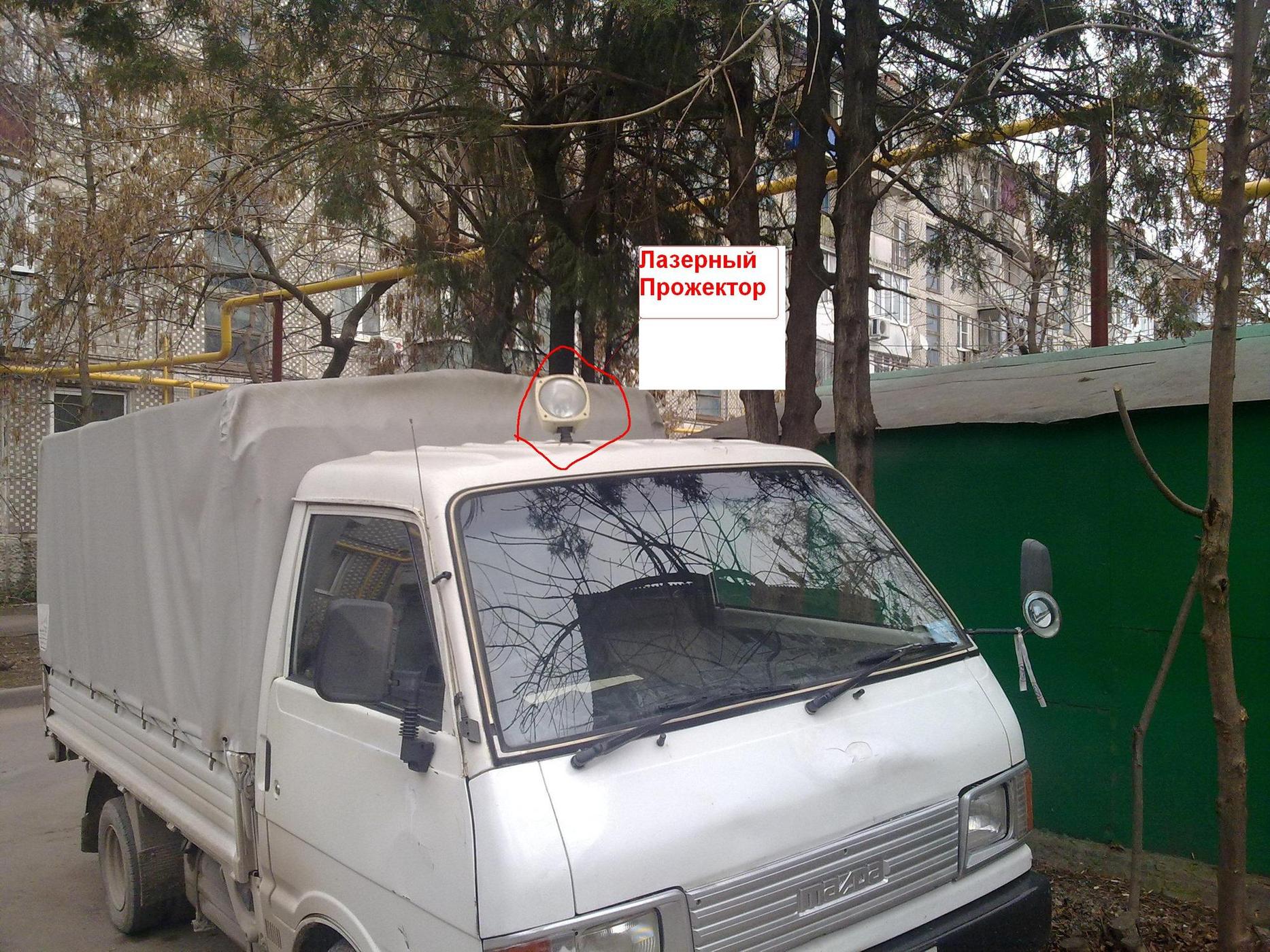

  12. Япы придумали давно как от таких комплексов спастись:)


    Вложения:

    • 1212.JPG
      Размер файла:
      495,6 КБ
      Просмотров:
      3.549

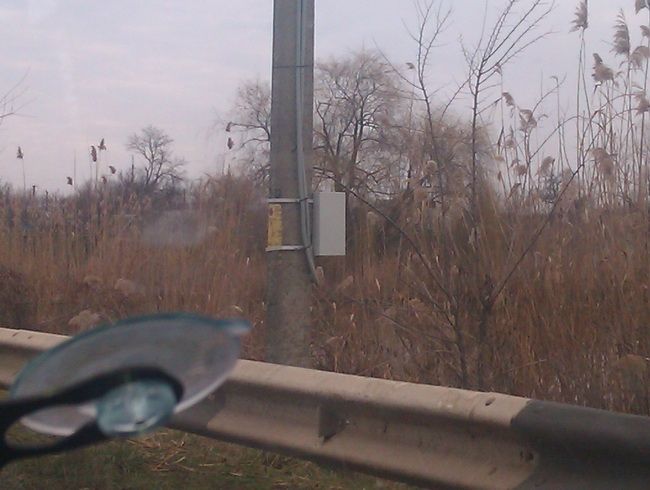

  13. Это он?


    Вложения:

    • IMAG0026.jpg
      Размер файла:
      110,4 КБ
      Просмотров:
      2.626
    • IMAG0025.jpg
      Размер файла:
      34,7 КБ
      Просмотров:
      2.192
  14. Ставр, это может быть как он, так и просто камера видеонаблюдения (камеры одинаковые полностью внешне)

  15. ThinkPad, а на что еще внимание обратить? В инете не могу найти фото этого Урагана.
    Забыл добавить, на фото не видно, сверху еще набалдажник круглый, похоже на ИК фонарь.

  16. Когда появятся эти установки , то можно будет идентифицировать по кожуху , будем надеяться что для этих целей они не прибегнут к установки в типовой кожух. Думаю что первые установки увидим перед постами.

  17. У нас то постов нет. Две таких камеры поставили на выезде из города. Мое первоначальное мнение было, что это комплексы для сканирования ГРЗ и сканирования по базе розыска. Но с появлением этой ветки я стал серьезней к ним относится, уж слишком многое они могут.:)

  18. Первые письма счастья расставят все на места, но я бы месяц другой ездил там по пдд :). Кстати а комплекс то уже сертифицирован в таком варианте без радаров?

  19. Они уже есть, только скорость не меряют, просто пробивают по базе.... висят перед многими постами на трассах.... камеры точно такие же как на снимке на каждую полосу... чаще всего еще прожектор мощный галогеновый висит рядом....
    Вот фото отсюда http://www.n-olivera.ru/gibdd/index.php?tb=ident_auto&id=4
    [​IMG]

    тут еще инфа про Автоураган http://www.recognize.ru/node/37
    .
    * - достаточно обновить программное обеспечение и будут и скорость мерить :) используются то стандартные ТВ камеры http://www.recognize.ru/node/22
    Вот и в Белорусии они давно появились http://www.abw.by/number/see_note/5161/

  20. Давно уже сертифицирован :)
    Даже сертификаты в одной из тем выкладывались....
