Комплекс «Стрелка» - технические характеристики и возможности (часть2)

Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
9 900
Регион
Москва
Детектор
Neoline 6000s 45/34
Авто
Captiva 2.4AT
Фотографии хорошие. Внизу ящика на столбе кабель не подключен, болтается.
ну и wi-fi антенны пока не наблюдается.
И расположение блоков относительно друг друга нестандартное. Обычно радар с другой стороны.
http://speedcamonline.ru/point/strelki/14039/
Судя по работе подсветки - Стрелка боевая, а не муляж. Новая модификация?


UNECE

Профессионал
Регистрация
05.07.2012
Сообщения
3 167
Регион
МО
Детектор
GPS ПО на смартфоне
Авто
Ford Focus 2
В апреле была утверждена новая Стрелка-СТ
Номер СИ в госреестре 63831-16
Наименование СИ Комплексы контроля дорожного движения автоматизированные стационарные
Тип СИ ККДДАС-01СТ "Стрелка-СТ"
Предприятие-изготовитель ООО "Системы передовых технологий", г.Люберцы
Срок свидетельства или заводской номер 25.04.2021
Межповерочный интервал 2 года
цитирую описание типа
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контроля дорожного движения автоматизированные стационарные ККДЦАС-01СТ «Стрелка-СТ»

Назначение средства измерений

Комплексы контроля дорожного движения автоматизированные стационарные ККДДАС-01СТ «Стрелка-СТ» предназначены для автоматических измерений скорости движения приближающихся и удаляющихся транспортных средств (далее - ТС), значения текущего времени синхронизированных с сигналами координированного времени UTC(SU), определения координат комплексов, выделения и фиксации положения ТС относительно разметки на автомобильных дорогах и фото-видео фиксации нарушений правил дорожного движения ТС.

Описание средства измерений

Принцип действия комплекса основан на доплеровском сдвиге частоты отраженных сигналов от движущихся транспортных средств (ТС), пропорциональном скорости движения. Оценка дальности до ТС производится по временной задержке отраженного сигнала относительно излученного.

Кроме того, комплексы могут работать совместно между собой и с Комплексами контроля дорожного движения автоматизированными «Стрелка-Плюс» (per № 60058-15) по принципу «сот», реализуя принцип измерения скорости движения ТС на прямолинейном и криволинейном участках между двумя комплексами, расстояние между которыми известно, по результатам измерений интервала времени между последовательными фиксациями ТС комплексами (при использовании модуля расчетной скорости).

Комплекс состоит из следующих составных частей и комплектуется в зависимости от решаемых задач:
- видео датчик;
- радарный датчик;
- блок обработки н управления;
- модуль ГЛOHACC/GPS;
- программное обеспечение:
- модуль расчетной скорости.

Видео датчик обеспечивает распознавание ГР'З, выделение и фиксацию всех приближающихся и удаляющихся ТС относительно разметки, маневров ТС, прохождения ТС перекрестков. переездов, пешеходных переходов, участков непредназначенных для движения (обочины и тротуары и т.д.), выделенных полос, полос для реверсивного движения на автомобильных дорогах, фиксацию проезда ТС с незаконной установкой опознавательного фонаря такси на крыше, цветографических схем, устройств для подачи специальных световых сигналов, выполнение специальных функций и фото-видео фиксацию нарушений правил дорожного движения ТС. Видео датчик с устройствами его юстировки по азимуту и углу места закреплен на жесткой платформе, располагающейся над дорогой или над крышей неподвижного

Радарный датчик обеспечивает измерение скорости и дальности всех приближающихся и удаляющихся ТС по принципу, основанному на доплеровском сдвиге частоты отраженных сигналов от движущихся ТС. пропорциональном скорости движения, оценка дальности до ТС производится по временной задержке отраженного сигнала относительно излученного.
...


Вложения

Последнее редактирование:

Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
9 900
Регион
Москва
Детектор
Neoline 6000s 45/34
Авто
Captiva 2.4AT
В апреле была утверждена новая Стрелка-СТ
Судя по фото радарного блока - как раз "новый тип", который появился в посёлке Киевский и по старой Варшавке/Калужке.
Жаль фото системного блока нет.


Urban

Опытный
Регистрация
24.07.2014
Сообщения
566
Регион
Москва
Детектор
Escort 9500ix intl
Авто
Mazda CX-5
@Nagumich Я сейчас в Брянске и вчера судя по всему наткнулся на эту "стрелку". Если верить спидкамонлайн, повесили недавно. Вчера я ее мимолетно осмотрел, системный блок несколько отличается. Цвет белый, как у активного муляжа, вентиляционные решетки находятся сверху блока. А вот антенну как не искал, найти не смог. Короче куча вопросов. На днях прокачусь с зеркалкой пофоткаю.


Urban

Опытный
Регистрация
24.07.2014
Сообщения
566
Регион
Москва
Детектор
Escort 9500ix intl
Авто
Mazda CX-5
@Nagumich Я сейчас в Брянске и вчера судя по всему наткнулся на эту "стрелку". Если верить спидкамонлайн, повесили недавно. Вчера я ее мимолетно осмотрел, системный блок несколько отличается. Цвет белый, как у активного муляжа, вентиляционные решетки находятся сверху блока. А вот антенну как не искал, найти не смог. Короче куча вопросов. На днях прокачусь с зеркалкой пофоткаю.

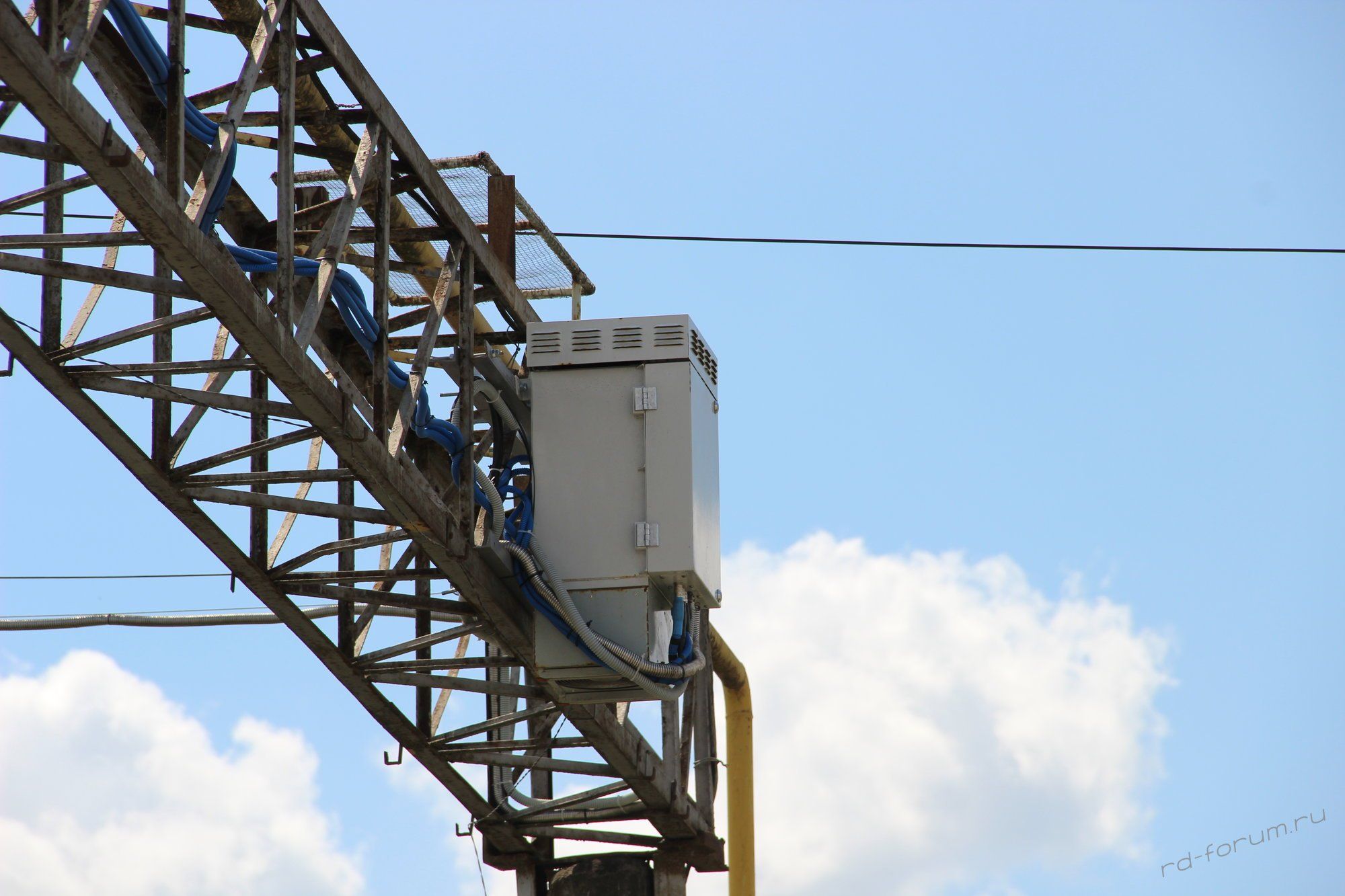

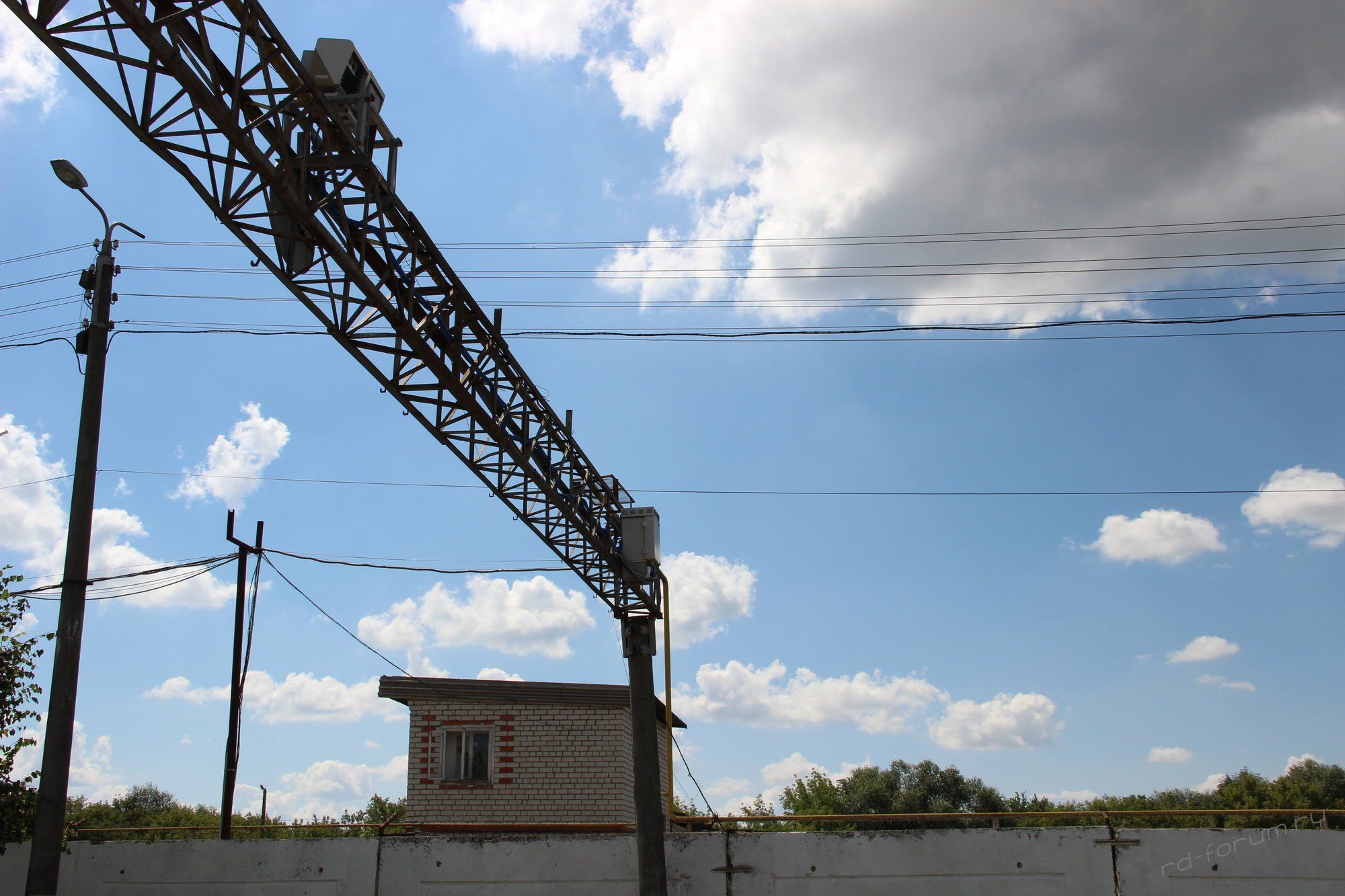

Как и обещал, при детальном осмотре радарный блок старый, видеоблок тоже. А вот системник другой. Антенну так и не нашел. Долго стоять не дали, прибежала охрана с "Роснефти" со словами "А что вы тут снимаете")
IMG_6853.JPG IMG_6852.JPG


mic1968

Продвинутый
Регистрация
04.03.2016
Сообщения
95
Регион
Москва
Детектор
TrendVision Drive-700
Авто
Renault Kaptur
Наверное, это лучше запостить сюда.
В начале августа, случайно превысил скорость в зоне действия Стрелки 55.83050/37.57270, про Стрелку это знал, но отвлекся на глюк подсветки телефона при оповещении о нескольких камерах подряд...
Когда заметил, что на спидометре 90, то как раз прозвучало третье оповещение, естественно сразу сбросил, перестроился в соседний ряд.
По видео получилось, что скорость сбросил примерно за 350 м (7 пролетов между столбами), штраф так и не пришел, на госуслугах его нет (прошло 20 дней).
Сама стрелка, не муляж, с полноценным системным блоком, видеоблок длинный.
Получается, что либо спасло перестроение, либо Стрелка на таком расстоянии еще не ловит цель.


UNECE

Профессионал
Регистрация
05.07.2012
Сообщения
3 167
Регион
МО
Детектор
GPS ПО на смартфоне
Авто
Ford Focus 2
Фоторепортаж с производства Стрелок

Производство комплексов фотовидеофиксации
Производство комплексов фотовидеофиксации на ООО «СПТ - Системы передовых технологий».

Эксклюзив :D

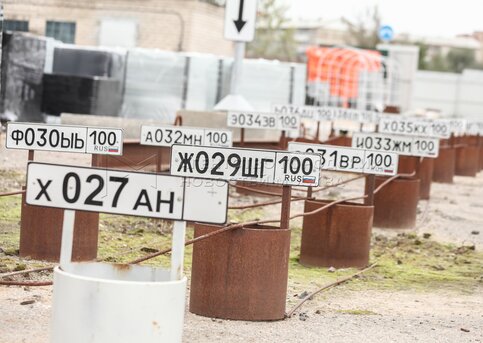

Тестовое поле


остальное по ссылке выше


mikhs

Продвинутый
Регистрация
29.11.2012
Сообщения
159
Регион
MSK
Детектор
Supra DRS-iG77VST ver.15.27
Авто
LADA
Новшество по фиксации в Москве, раньше не попадалось подобное.
Стоп-линия в спину.






Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
9 900
Регион
Москва
Детектор
Neoline 6000s 45/34
Авто
Captiva 2.4AT
Честно утянул из темы SHO-ME G-800 STR
По ссылке фото:

Думал, что только Стрелка-СТ/Стрелка Плюс время с точностью до десятитысячных пишет, а здесь Стрелка-ВБ.
Готовят массово КСС запустить в Москве?


UNECE

Профессионал
Регистрация
05.07.2012
Сообщения
3 167
Регион
МО
Детектор
GPS ПО на смартфоне
Авто
Ford Focus 2
Стрелка-СТ/Стрелка Плюс время с точностью до десятитысячных пишет
по описанию типа у них отклонение внутреннего таймера от временной шкалы UTC(SU) при использовании ГЛОНАСС 10 в -6 с
А вот по протоколу NTP +-2 секунды
Поэтому писать то она может до десятитысячных, но для оценки надо знать, по какому каналу у неё реально синхронизация идет в конкретном случае.


vovchik-bald

Остался Почитать
Регистрация
03.11.2013
Сообщения
96
Регион
Щелково М.О./Тамбов
Детектор
Supra DRS-iG68VST
Авто
хендай
Доброго времени суток, что-то отстал от жизни.... уже за пару лет. Т.е. "примитивные" и много шумные ранее стрелки, теперь стали намного хитрее? и стоп линию берут? и сплошную и тд? o_O
И второе, а вот насчет фиксации скорости, то может ли она на мачте одновременно бить и в зад автомобилям или в лоб? или же только в одном положении.. и на другое ее как бы надо перенатсраивать? просто раньше то они или в зад или в лоб били. Просто пару-тройку лет уже не мониторил новшества .
PS спасибо за пояснения.


Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
9 900
Регион
Москва
Детектор
Neoline 6000s 45/34
Авто
Captiva 2.4AT
и стоп линию берут? и сплошную и тд?
Да.
может ли она на мачте одновременно бить и в зад автомобилям или в лоб?
Может.
Хотя в Москве пока ещё большинство установок только в одном направлении, например: SpeedCamOnLine.ru | strelki | 12094. Стрелка и SpeedCamOnLine.ru | strelki | 12095. Стрелка на всего лишь четырёхполосной дороге.


UNECE

Профессионал
Регистрация
05.07.2012
Сообщения
3 167
Регион
МО
Детектор
GPS ПО на смартфоне
Авто
Ford Focus 2
Что-то давно новостей не было по Стрелкам
Пара свежих приказов Росстандарта

Приказ №675 ОТ 09.04.2018
«О переоформлении свидетельства об утверждении типа средства измерений № 58086 "Комплексы контроля дорожного движения автоматизированные "Стрелка-Плюс" и внесении изменений в описание типа»

Приказ №681 ОТ 10.04.2018
«О переоформлении свидетельства об утверждении типа средства измерений № 62167 "Комплексы контроля дорожного движения автоматизированные стационарные ККДДАС-01СТ "Стрелка-СТ" и внесении изменений в описание типа»

Прилагаются ниже.
Детально ОТ не читал и со старыми (2015 и 2016 годов соответственно) не сравнивал


Вложения

Авиаторы

Продвинутый
Регистрация
20.07.2012
Сообщения
667
Регион
Москва
Детектор
ESCORT 8500RU
Авто
Форд Гелекси
Кто сможет пояснить ситуацию по Стрелкам- повально стали отключать оповещение по ним в базах, но комплексы продолжают висеть на столбах- что происходит??


Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
9 900
Регион
Москва
Детектор
Neoline 6000s 45/34
Авто
Captiva 2.4AT
Кто сможет пояснить ситуацию по Стрелкам- повально стали отключать оповещение по ним в базах, но комплексы продолжают висеть на столбах- что происходит??
Примеры точек из базы можно? С фото на местности?
Стрелколовы (не ваш 8500RU, а именно умеющие определять Стрелку РД) как на эти Стрелки реагируют?


Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
9 900
Регион
Москва
Детектор
Neoline 6000s 45/34
Авто
Captiva 2.4AT
А это:
Стрелколовы (не ваш 8500RU, а именно умеющие определять Стрелку РД) как на эти Стрелки реагируют?
Насколько я помню в сторону аэропорта все Стрелки выключены давно были.


Авиаторы

Продвинутый
Регистрация
20.07.2012
Сообщения
667
Регион
Москва
Детектор
ESCORT 8500RU
Авто
Форд Гелекси
На М4 Дон то же начали исключать из баз- это общая тенденция- Стрелки умирают или единичные точки?


Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
9 900
Регион
Москва
Детектор
Neoline 6000s 45/34
Авто
Captiva 2.4AT
На М4 Дон то же начали исключать из баз- это общая тенденция- Стрелки умирают или единичные точки?
Я знаю три направления, где Стрелки заменяются АУ - Каширка, Ярославка и Ленинградка.
На Киевке все в строю.
