Highscreen Black Box Radar plus _ аппаратный ремонт, схемы и т.д.

Тема в разделе "Highscreen", создана пользователем LANserv, 30 дек 2014.

  1. #1 LANserv, 30 дек 2014
    Последнее редактирование модератором: 30 дек 2014
    Господа, приветствую вас!
    кто может поделиться сервис мануалом на данный прибор?
    в моём случае пропал звук по моей вине - производил модификацию микрофона, работал аккуратно, но звук тем не менее пропал.. (
    динамик целый, при нажатии кнопок "громкость" характерного звука вообще нет.
    Буду признателен за информацию.

  2. С большой степенью вероятности искомый документ отсутствует и у самого Хайскрина...
    Чтобы исключить самый простой вариант - что светится на дисплее и что показывает вот эта утилита?
    http://www.rd-forum.ru/threads/programma-dlja-opredelenija-modeli-i-diagnostiki-sostojanija.4695/

    • Нравится Нравится x 1
  3. Схемы вряд ли у кого будут. Я обычно иду по проводникам тестером, а далее даташит на микросхемы. Сопротивление динамика нормальное ?
    Другой подкинуть пробовали? От старого сотового подходит.
    Всё это при исправном ПО. Свой разбирал почти полностью, даже снимал радарный блок, под ним обнаружил ещё литиевую 3.0В батарейку.
    Держит какие то настройки, хотя при сдыхании аккумулятора всё сбрасывалось на дефолтные настройки. Пока мой работает, я особо не заморачиваюсь. Жду новые батарейки из Китая.

    • Нравится Нравится x 1
  4. #4 LANserv, 3 янв 2015
    Последнее редактирование: 3 янв 2015
    Passerby , спасибо за наводку. Ниже представляю более развёрнутое описание проблемы.

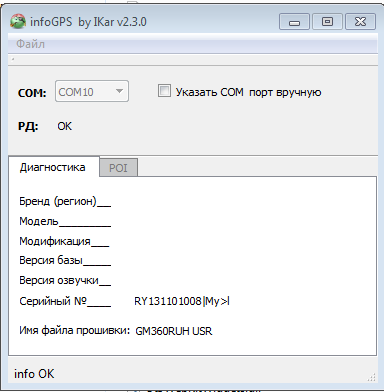

    вот что увидел утилитой, первый скриншот:

    [​IMG]

    далее сделал манипуляцию этой программой (скрин в миниатюре):
    [​IMG]

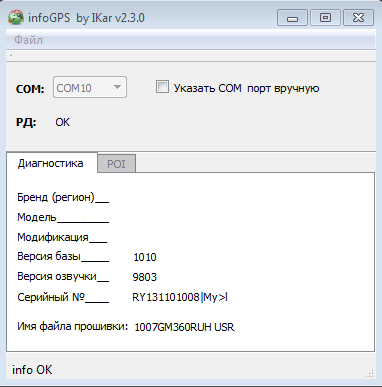

    после этой манипуляции состояние РД изменилось - появилась база и версия озвучки:
    [​IMG]
    но звук так и не появился :( на LED дисплее, после вкючения устройства, чередуется заставка dn / ndb, кнопка Reset не помогает.
    Что делал до этого, когда модифицировал микрофон (это очень нужно было): 1 - отпаивал Li-pol АКБ, 2 - отсоеденял Cam, 3 - отпаивал LED панель.
    andefim , динамик исправный - с другого источника звучит отлично. свой радарный блок не снимал, вторую батарейку не видел (я так понял что ещё одна спрятана) возможно, при выпайке LED дисплея эту (вторую) батарейку прикоротил не на долго, возможно так и слетели установки.
    --
    Есть смысл в полном перешитии устройства?
    программа infoGPS by IKar v2.3.0 поможет в перепрошивке, просит некий PIN ?

  5. Было бы очень странно, если бы он появился... Описанные манипуляции с паяльником здесь совершенно не при чем, в зверька героическими усилиями была залита прошивка от другой модели. GM360RUH - это Highscreen Radar ST.

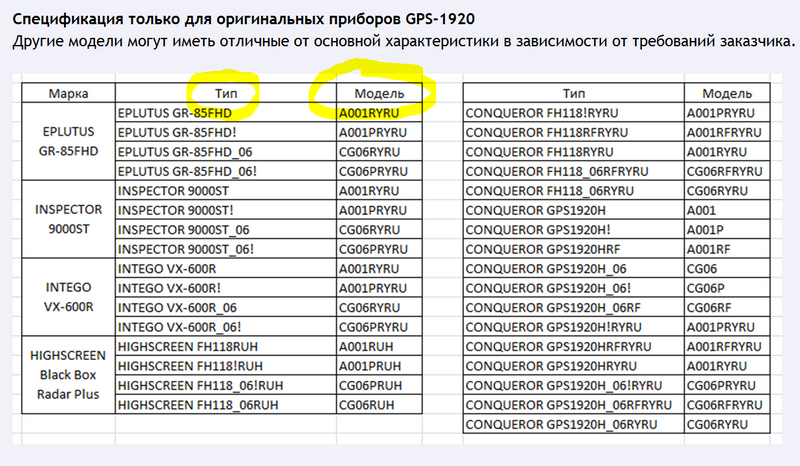

    Что там должно было быть - можно посмотреть в таблице вот тут: http://www.rd-forum.ru/threads/conqueror-gps-1920-fh118-highscreen-bb-radar-plus.4053/
    В теории - может, PIN выдает автор по прямому запросу. Проблема лишь в том, какой из шести возможных, причем - несовместимых, вариантов прошивки реально требуется для конкретного аппарата...
    Попробую определить исходя из серийника, часа через три загляните сюда за дальнейшими инструкциями.

    • Нравится Нравится x 1
  6. Было у меня такое "чередуется заставка dn / ndb" вылечил, на форуме описывал, но без разрешения @Passerby идти по моим следам не советую.
    Так что не всё потеряно.
    А зачем LED снимали?

  7. Passerby , ок жду. + подскажи пожалуйста - Тип и Модель определять вскрытием ?
    на самом приборе наклейка S/N: 132387

    [​IMG]
    andefim , LED снимался для доступа к mic.

  8. Ну что, вечер перестает быть томным... (с) Разумеется, на rdupdate такого серийника нет...
    Как раз в это время шла смена начинки, абсолютно точно идентифицировать, что там внутри - не получается:
    RY131101 = A001RUH
    RY131102 = A001PRUH
    RY131101 = CG06RUH
    Это - именно хайскрины, у других разброс еще веселее...

    С большой степенью вероятности, серийник, начинающийся на RY131110 соответствует железу CG06RUH, но полной гарантии не даст никто.
    Поэтому, для начала, строго по изложенному ниже:
    1) отключить комбайн от компьютера.
    2) перезагрузить комп.
    3) подключить зверька к USB
    4) запустить обновлялку по ссылке http://public.gpscamera.org/Service...pplication?type=HIGHSCREEN[FH118_06RUH&lng=ru , снять галку "проверка версии", попробовать обновить. В ходе процесса - внимательно отслеживать сообщения в строке статуса программы (внизу).
    5) независимо от результата - закрыть обновлялку, отключить прибор.
    6) подключить обратно, запустить утилиту ikar'a, отписаться сюда о полученных результатах.
    7) закрыть утилиту, отключить прибор, ждать дальнейших инструкций...
    --- Сообщения объединены, 3 янв 2015, Дата первоначального сообщения: 3 янв 2015 ---
    GPS она подпитывает... На других моделях тоже есть.

    • Нравится Нравится x 1
  9. Passerby , делал всё по твоей инструкции - и о чудо, мой Highscreen Black Box Radar plus начал болтать!!
    (работоспособность и возможную глючность остальных ф-ции ещё не проверял)
    --
    замечание: все операции с прибором проводил без подключения питания "от прикуривателя"

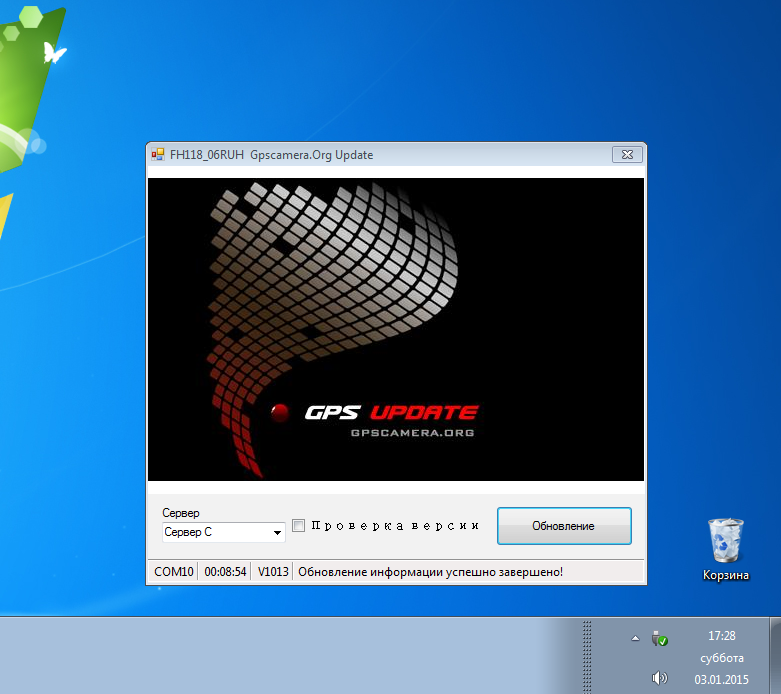

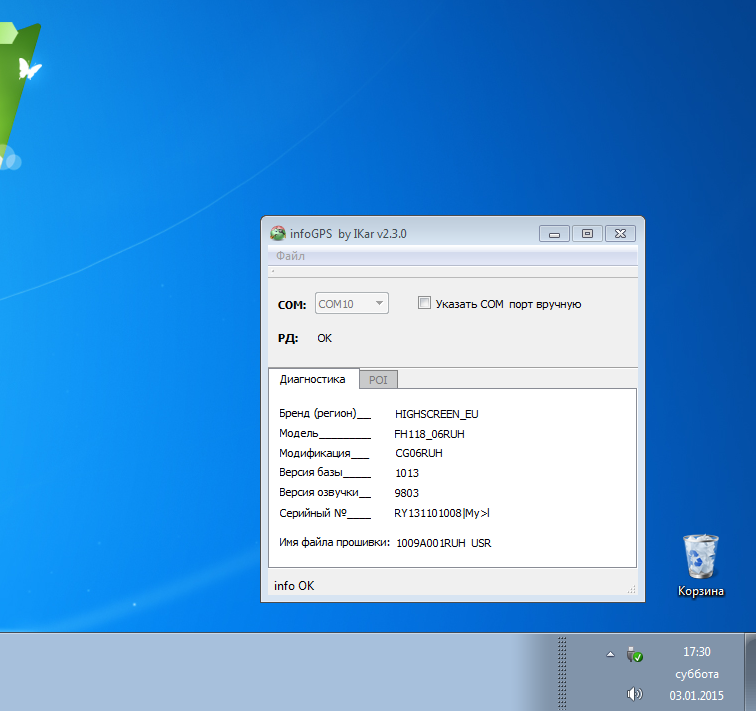

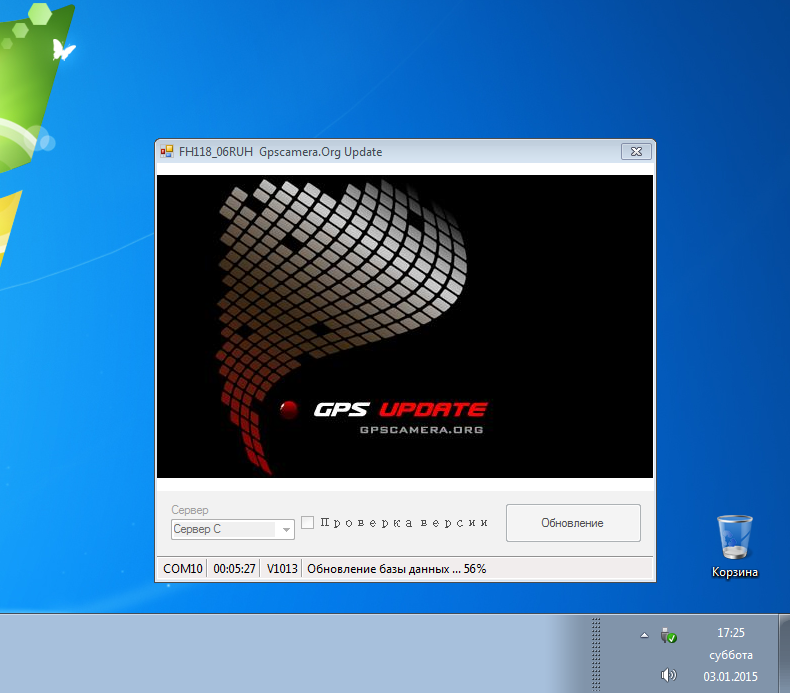

    далее привожу скрины по-порядку:
    [​IMG]

    [​IMG]

    [​IMG]

    Вопрос: что ещё целесообразно сделать/добавить/обновить ?

  10. По диагностике - с РД частью всё в норме, для окончательного успокоения - проверить сработку на источник сигнала (радар, автодвери и т.п.)
    Прочитать, что из себя представляет база версии 1013: http://www.rd-forum.ru/threads/bazy-s-kamerami-oficialnye-optom.5012/#post-296694
    После этого - перейти к ознакомлению со справочным разделом: http://rdupdate.ru/faq.php?id=1&pid=1

    • Нравится Нравится x 1
  11. РЕБЯТ У КОГО НЕ ВКЛЮЧАЕТСЯ ДАННЫЙ ДЕВАЙС ПРИ ПОДКЛЮЧЕНИИ К БОРТОВОЙ СЕТИ АВТОМОБИЛЯ РЕШЕНИЕ НАЙДЕНООООО!

    Сначала убеждаемся что +12 приходит по проводу от прикуривателя. Померить можно не разбирая на конце провода, гугл в помощь тем кто не знает как. Если все ОК, то идем на сайтsupport.highscreen.org/in…reen-black-box-radar-plus . Читаем и перепрашиваем аппарат заводской прошивкой. Дальше обновляем базы тут support.highscreen.org/in…reen-black-box-radar-plus. Без обновления баз не будет работать звук.

    Вот такой у меня был глюк. Просто на программном уровне прошивка повредилась как то сама, в автомобиле. И к стате встроенный аккум не стоит сразу менять. Моему уже 3 года, да он не держит заряд, но заряжается до 4.2 В. Этого достаточно для включения. Так что меряйте напругу на выводах.
    Кому не помог извеняйте, похоже что у вас физически что то повреждено. При разборке будьте аккуратны с проводами динамика, они прикреплены к шлейфу дисплея и держаться на честном слове ( у меня оторвались от пайки платы пока вертел).

  12. Но этого может оказаться недостаточным для завершения записи файла и файл будет поврежден. А регистратор при следующем включении автоматически не запустит запись.

  13. Ребята, подскажите должен ли так нагреваться данный прибор? Рука долго не терпит, особенно в районе антенны GPS. Или дело в стабилизаторе напряжения? Опасно использовать, не повредит ли аккумулятору.

  14. И еще, при работающем приборе, выбирая режим "Напряжение батареи" он показывает сумасшедшие цифры - 144! Это нормально?

  15. Греется -да, моему уже 4 год, поменял батарею. Сумасшедшие цифры 144 - это 14,4В. Просто запятых нет в индикаторе.

  16. Приветствую всех!
    У меня такая беда приключилась с Hiscreen Black Box raar plus. После падения (отклеилась присоска) у аппарат стал очень тихий звук, практически шепот. Что это-поврежден динамик или электроника повреждена? Если подключить к av выходу внешний динамик-тот нормально орет. Если менять динамик то с какими параметрами кроме размеров и формы необходимо подбирать на замену? Заранее всем спасибо

  17. Скорее всего придется менять динамик (сбилась катушка). Кроме размеров следует обратить внимание на сопротивление. Как правило на самом динамике имеется соответствующая надпись (допустим 8 Om).

  18. Спасибо!
    Вскрыл аппарат, на динамике никакой маркировки не оказалось. Перед этим отдавал его в сервис, продержали полтора месяца и вернули с вердиктом: "Нет запчастей". После сервиса провода динамика оказались отпаяными от платы, куда припаять неизвестно:(

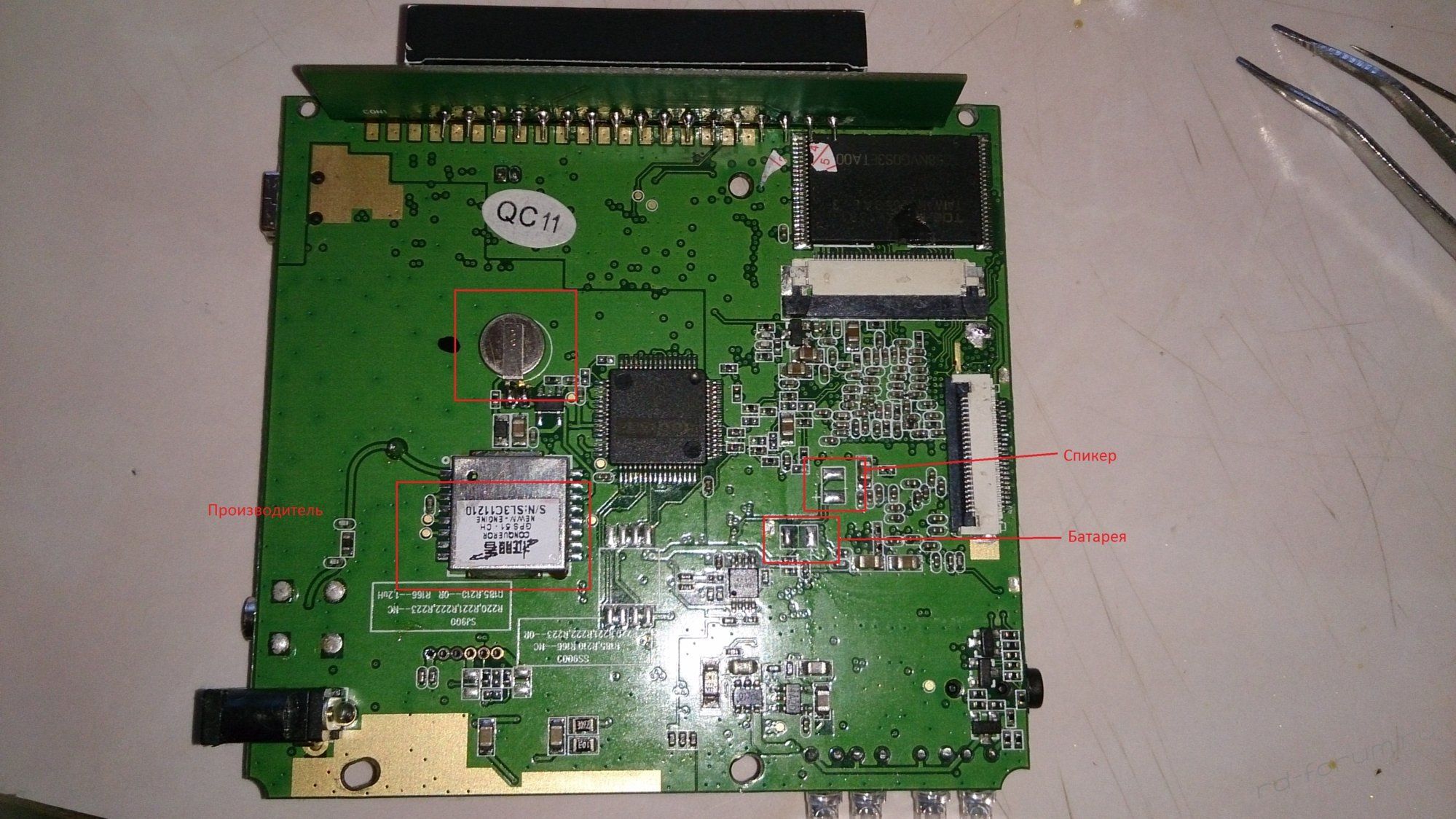

  19. DSC_0034.JPG

  20. Здравствуйте.
    Сдал свой в сервис, говорят надо заказывать основную плату и модуль дисплея. Подскажите где можно найти запчасти на данный регистратор?
