Jenoptik-Robot MultaRadar CD

Тема в разделе "Средства измерения", создана пользователем S.R., 10 ноя 2017.

  1. #1 S.R., 10 ноя 2017
    Последнее редактирование: 25 янв 2018
    В госзакупках прошло приобретение 3 комплексов Jenoptic-Robot MultaRadar CD (диапазон К, 4 полосы, фиксация в статике и в движении) для установки в авто типа Ларгус, плюс запасные части.
    [​IMG]
    Или даже так
    [​IMG]

    [​IMG]
    Radar Multaradar CD (MultaCD) o multicarril
    [​IMG]
    TODO-POI BLOG. AVISO DE RADARES GPS: NUEVO RADAR MULTARADAR CD DE LA MISMA EMPRESA QUE EL MULTANOVA

    [​IMG]
    http://spanishvida.com/2015/06/12/the-secrets-of-the-radar/
    Просто наши оказались достаточно ленивы, чтоб не прятать радарный блок в бампер...

    Принцип действия измерителей скорости заключается в следующем. Измеритель скорости создает с помощью излучающей антенны непрерывное электромагнитное излучение. Отраженный от транспортного средства сигнал имеет сдвиг по частоте в соответствии с эффектом Доплера. Отраженное излучение принимается приемной антенной измерителя скорости, балансный смеситель выделяет частоту доплеровского сдвига, процессор пересчитывает ее в скорость транспортного средства с учетом поправки на угол установки антенны измерителя скорости.

    Измерители скорости устанавливаются на ровной площадке в стороне от проезжей части автомобильной дороги. При установке при помощи оптических меток в цифровой камере и вспомогательной рейки с уровнемером добиваются параллельности между продольной осью проезжей части и оптической осью измерителя скорости. Такая установка необходима для правильного расчета скорости движения транспортных средств, а также для получения фотографии транспортного средства в той точке, где достоверно установлено превышение порога допускаемой скорости. В случае, когда в луч радара попадают два и более транспортных средств, двигающихся на разных полосах с превышением скорости, фотографирование не производится для исключения вероятности ошибочного присвоения скорости одного транспортного средства другому.

    Информация с результатами измерений отображается на фотографии, в верхней строке которой представлена информация о скорости транспортного средства, направлении движения, времени и дате фотографии.

    Измеритель скорости состоит из следующих частей:

    - радиолокационного блока измерителя скорости RRS24F-SD2, включающего в себя излучающую антенну, балансный смеситель, приемную антенну, а также электронный блок;

    - базового блока, включающего в себя центральный процессор, служащий для управления всем устройством в целом, цветной монитор, блок управления световой вспышкой, блок питания;

    - цифровой фотокамеры ROBOT SmartCamera III Head, предназначенной для фотосъемки транспортных средств;

    - световой вспышки.

    Рабочая частота, ГГц 24,1 ± 0,1.
    Ширина диаграммы направленности излучающей антенны (по уровню минус 3 дБ), не более
    - в горизонтальной плоскости, 5°;
    - в вертикальной плоскости, 20°.
    Плотность потока электромагнитной энергии на расстоянии 1 м от излучающей антенны, мкВт/см2, не более 10.
    Диапазон измерений скорости, км/ч от 20 до 250.
    Пределы допускаемой абсолютной погрешности измерений скорости в диапазоне от 20 до 100 км/ч, км/ч ± 2.
    Пределы допускаемой относительной погрешности измерений скорости в диапазоне от 100 до 250 км/ч, % ± 2.
    Напряжение питание от источника постоянного тока, В 12.
    Потребляемая мощность, Вт, не более 40.

    Комплекс имеет собственное описание средства измерения, за номером 70050-17 от 28.12.2017 г.


    Вложения:

    • Manual.pdf
      Размер файла:
      715,7 КБ
      Просмотров:
      116
    • Fotos-Externas.pdf
      Размер файла:
      733,8 КБ
      Просмотров:
      46
    • 70050-17.pdf
      Размер файла:
      234,5 КБ
      Просмотров:
      194
    • Полезно! Полезно! x 3
  2. #2 Mr.S, 10 ноя 2017
    Последнее редактирование: 11 ноя 2017
    • Полезно! Полезно! x 2
  3. ИК прожектор?
    --- Сообщения объединены, 10 ноя 2017 ---
    РТ впереди планеты России всей. :D
    Может, с мобильными Платонами хотят совместить?

  4. Мониторил разные источники. В Европе этот радар упоминается только в качестве стационарного.
    Установку в машины пока не нашел.

    Вообще радар массово не детектируется. Забугорные производители спешно выпускают новые ревизии.
    Хоть диапазон не в самый край (24.080 to 24.120 GHz), но все равно детектирования нет, даже в непосредственной близости.

    Стали появляться точечные решения против этого радара.

    S290 стационар тестировали на прошлой неделе в Литве.
    Более простой радар чем MTR CD, при этом маломощный.
    По дальности детектирования напомнил Robot SD580 и Оскон.

    • Полезно! Полезно! x 2
    • Согласен Согласен x 1
  5. Наличие мобильной версии не отрицаю.

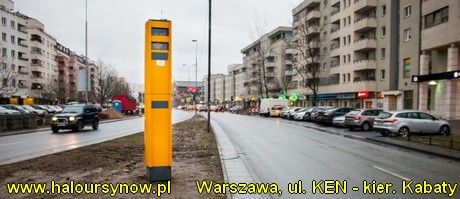

    Стационаров достаточно, например, в Польше.

    Но в эти же боксы могут поставить все что угодно. Выбирай любой
    Software and Accessories for Traffic Monitoring Systems | Jenoptik


    CD box.jpg

  6. Судя по завершённому тендеру:
    Поставка автомобильного комплекса фотовидеофиксации нарушений ПДД 26.51.20.110 комплект-3; 1шт = 4 200 000; всего на 12 600 000 рублей, то у вас должны появиться, по всей видимости Осконы.
    Или появились?

  7. @evalar, выше писал, MultaRadar CD.

    • Спасибо! Спасибо! x 1

  8. Сегодня прислали по вацапу. Картинку и аудиозапись. Как мужик вежливо всех предупреждает.
    WhatsApp Audio 2018-01-18 at 08.01.32.ogg — RGhost — файлообменник


    Вложения:

    • Спасибо! Спасибо! x 3
  9. @ferrarii, а где фото сделано? Что-то место не опознаю.

  10. #11 ferrarii, 18 янв 2018
    Последнее редактирование: 18 янв 2018
  11. @ferrarii, большей частью правда. MultaRadar CD. Установка на Ларгусы. Но не 30, а 3 штуки+запасные части.
    @Радик уже встречал такую штуку в точке 17645. Мне пока так не повезло.

    • Полезно! Полезно! x 3
  12. А отдельных закупок на ларгусы не было? Может в остальных муляжи сделают? Хотя это наверно нерационально будет.

  13. Встречал такие машины на М7, сегодня передо мной вспышка взад впереди едущей машины сработала от Ларгуса. Примерная точка N55.902923 E49.190693, направление в сторону Набережных Челнов.

    • Полезно! Полезно! x 3
    • Спасибо! Спасибо! x 1
    • Согласен Согласен x 1
  14. Есть

  15. @rustem1979, хотелось бы посмотреть на событие. Если сохранилось, конечно.

  16. Мне сегодня видео прислали по воцап, обход машинки такой вокруг.

    • Спасибо! Спасибо! x 3
    • Полезно! Полезно! x 3
  17. О! Напротив Шелла по объездной. Там у нас вроде засад не было.
    Но вот народ охренеет, когда эти Ларгусы начнут фиксировать на ходу...

    • Нравится Нравится x 1
