Sho-me 520 путает диапазоны

Тема в разделе "Sho-me", создана пользователем Alexpro, 20 авг 2011.

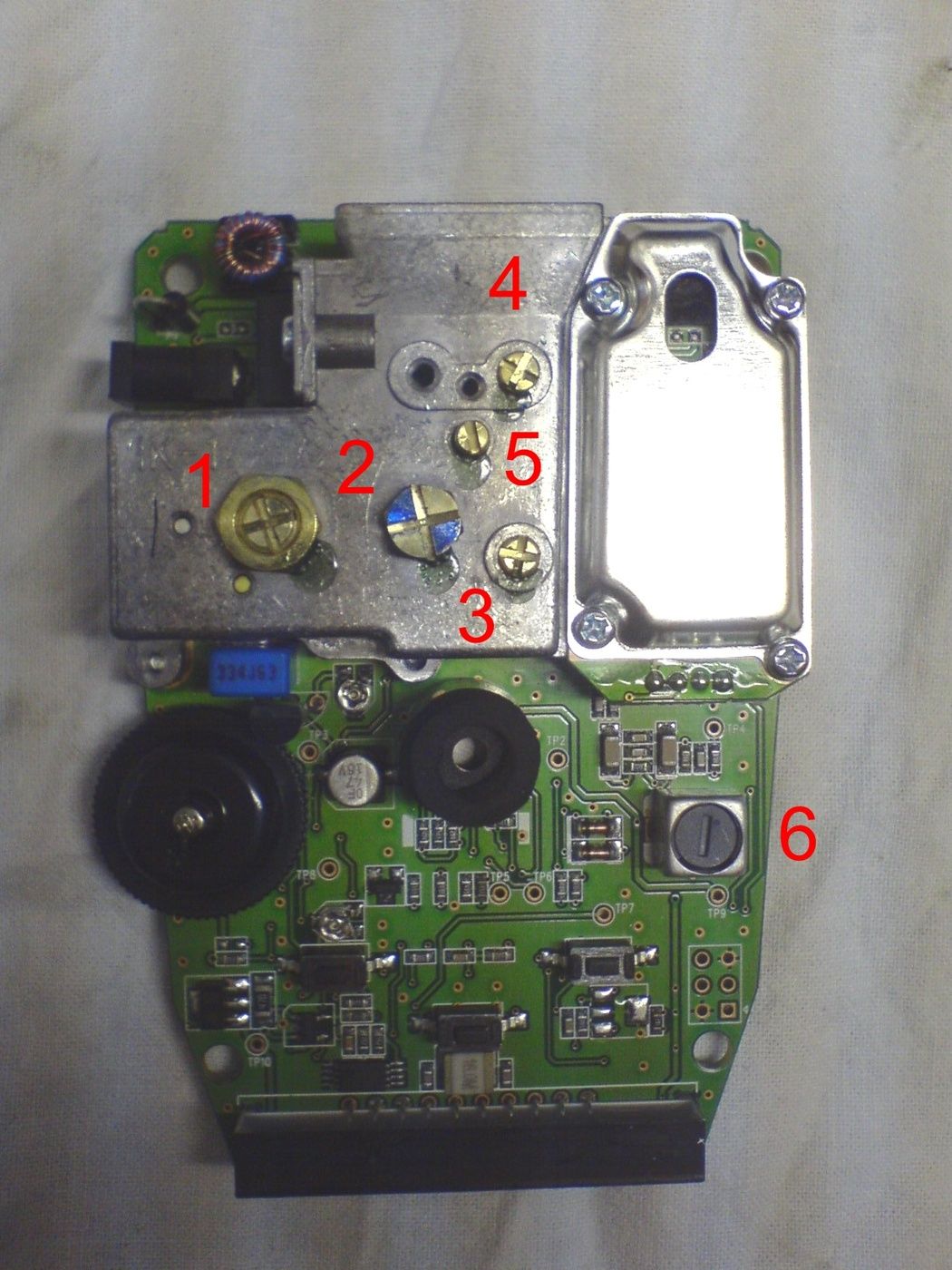

  1. Проблема следующая:sho-me520 IK-1 постоянно путает диапазоны К и Ка при детектировании КРИС-П.Объясните плиз какой винт надо покрутить?И если не сложно обьясите назначение всех винтов.Фото прилагаю.


    Вложения:

    • DSC00340.JPG
      Размер файла:
      450,8 КБ
      Просмотров:
      455
  2. возможно поможет кручение подстроечных резисторов на самой плате.
    но не уверен.

    1 и 6 я бы не трогал

  3. 100 % поможет верхний резистор. он у тебя сбит чуть вправо.
    поверни его против часовой стрелки так, чтобы крест смотрел четко как на часах. потряю- чуть-чуть.

  4. а вообще у тебя как-то все три резистора не так как у меня были изначально.
    нижний у меня тоже строго как на часах ( тебе по часовой).
    а тот что у тебя под номером 6 - у меня стоит на пол 12 , а у тебя на пол 1 (НО их не надо трогать, только верхний)

  5. Я бы не советовал крутить "на глазок" :) тем более выставлять все одинаково как у кого то там.... все элементы имеют некий разброс и настраиваются на заводе по приборам...
    Что бы крутить - нужно понимать что за что отвечает и соответствующие измерительные приборы :)

  6. По моим соображениям- из Г.. конфету не сделаешь... Как проверенный вариант (на форуме тут не раз говорилось), для увеличения чувствительности и помехозащищенности - преобрести РД из другого ценового сегмента *SORRY*...ИХМО
    520 на большее не способен, а путаница диапазонов- это как дань моде, неизлечимо *PARDON*

  7. ага примерно так!!*DRINK*

  8. Тогда почему нормально настроенный 520-ый не путает диапазоны?
    Я не советую все настраивать как у меня. Только верхний. Если путает , так чего терять...
    Вот эту тему почитай http://www.rd-forum.ru/sho-me/1951-nastroika-chuvstvitelnosti.html

  9. Это самая главная мысль из той темы

  10. Про винтя я еще допускаю изменения в лучшую сторону (видео в сети есть), ибо нефиг лишние железки на входе держать, да и сам один внешний винт выкрутил (стал Х диапазон срабатывать, там где раньше молчал, НО возможно это именно путаница диапазона усилилась, а не чувствительность)
    Из этого варианта, при отсутствии приборов (а у меня кроме частотомера до 200МГц ничего нет) подъехать к стационарному радару (в сумеречное время, когда трафик нулевой), и выкручивая винты в рупоре антены, сравнивать силу сигнала. А отверстия заглушить короткими, обрезанными винтами...
    В моем варианте на TRAFFIPAX максимальная сработка К-2, на MESTA 2200 - К-3, на СОКОЛА в Х диапазоне Х-3 на расстоянии в 250 метров в спину, на АРЕНУ лежащую на земле К-2 около нее (но чует метров за 300 направленную мне на встречу , 100-150 в попутном)..

  11. Почему путает? вовсе необязательно! У меня старая кобра вообще все крисы только как Ка определяет!:D

  12. Да ! "конечно лучше выкрутить болты, которые отвечают за тонкую настройку рупора". Ну вы даете... Я пробовал их выкручивать. - прибор ведет себя по дибильному и конечно же путает диапазоны. Да Х лучше, но К- пропадает. А что вам нужнее?
    Методом тыка выяснил - верхний резистор отвечает за диапазон.

  13. У нас Соколов полно

  14. За что отвечают эти болты - в России не используется (на форуме уже определились)...
    А вот за что эти два переменника отвечают- пока вопрос, хорошо если один из них тупо силу сигнала ограничивает , а не смещение на каком либо транзисторе регулирует, а то появится много горелых РД в итоге.
    К диапазон у меня не пропал...:dontknow: тут все индивидуально.

  15. Дело в кривизне прошивки?

  16. Да вроде нет!:D В свое время свое отработала... сейчас на пенсии!:D Но, как гритца, сам факт!

  17. У меня КРИС определеят след образом:
    -в диапазоне К прием норм в лоб за 500м в спину за200м(меня устраивает)
    -в диапзоне Ка в лоб 200м в спину 10м(не порядок)
    Поэтому я и задаю вопрос, может кто знает, какой винт крутить или выкрутить что бы КРИС определялся как положено в К диапазоне.

  18. Винты Выкручивать не надо. Это неправильно.За диапазон отвечает резистор тот что возле рупора. Но надо встать на против радара и настраивать. Если нет возможности, попробуй его на 1 мм против часовой стрелки.
