Убираем глянец корпуса Supra DRS-iG68VST

Тема в разделе "Supra", создана пользователем Finder, 24 июн 2014.

  1. #1 Finder, 24 июн 2014
    Последнее редактирование: 27 июн 2014
    Итак, кому интересно, разобрал я свой детектор.
    Мне это нужно для того, чтобы попробовать заклеить матовой плёнкой верхнюю крышку и устранить хром с рамки вокруг корпуса. Ибо блики уже достали на записях с регистратора (не смотря на установленный на реге полярик).
    Так же постараюсь и с кнопками разобраться.
    Добавлю, что в процессе забил на обклейку и решил покрасить.
    Собственно фотки ниже с комментариями:
    Внешний вид всем известен.
    [​IMG]

    Снимем заднюю крышку (просто 4 винта по периметру).
    [​IMG]

    Открывшаяся плата просто свободно вытаскивается
    [​IMG]

    Отсоединяем шлейф
    [​IMG]

    Вот поближе крышка. Видно на нижнем торце принцип крепления хромированной рамки.
    [​IMG]

    Я так понимаю, что это чип ЖПС и автономка для хранения логов альманаха (батарейка Ипонская :))
    [​IMG]

    Откручиваем 4 винта и на оборотной стороне этой платы видим наверное антенну ЖПС
    [​IMG]

    Ниже фото платы на которой рупор стоит
    [​IMG]

    Название прибора и mini USB вход
    [​IMG]

    С верхней крышки окручиваем динамик (вынимаем шлейф) и достаём кнопки (все они на защёлках)
    [​IMG]


    Чёрная штука со штырьком не понятная для меня пластмасска (когда радар стоит на рабочем месте она направлена против хода движения,
    наверное она должна ловить что-то сзади, но в приборе она вообще ни с чем не контактирует, она просто "введена" в состав корпуса, нафига - хз.
    [​IMG]

    Вот собственно демонтированная хромированная рамка. Когда будете отделять её от верхней крышки, вам нужно будет быть поосторожнее для того, чтобы не сломать саму рамку. Она крепится к крышке на 8 (восемь!) защёлок (проушины на рамке видны на фото). Можете даже не париться и не пытаться сохранить при этом милиписечные усики-фиксаторы в ответной части верхней крышки, они сломаются почти все ( у меня только две остались). Поэтому повторюсь - постарайтесь не сломать саму рамку.
    Если она будет люфтить при обратной сборке, то я лично на пару капель клея посажу её, так как повторно вынимать её уже не придётся.
    [​IMG]

    Вот 8 защёлок на рамке о которых я выше говорил
    [​IMG]

    Вот верхняя крышка уже без рамки (вид изнутри). Видно ответную часть крепления рамки.
    [​IMG]

    Вид сверху
    [​IMG]

    Вот ещё переднюю стенку удалось отделить
    [​IMG]

    Вот как крепится экран к плате (вставляется в пазы, люфтов нет)
    [​IMG]

    Дальше вид "материнки" со всех сторон
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    И общий вид компонентов в разборе.
    [​IMG]

    Я не стал демонтировать только рупор с "материнки" ибо не вижу смысла, но его тоже можно открутить.

    Следующие фотки покажу когда получится (или не получится) то ради чего собственно была разборка - устранение глянца.

    Вот такая ботва.:D
    ________________________________________________________________________________
    Дополнение от 25.06.2014

    Было потрачено не мало наждачной бумаги и времени (около 4-х часов) :)
    И вот что получилось:
    [​IMG]

    [​IMG]

    Следущее дополнение будет после покраски-сборки.

    • Нравится Нравится x 4
    • Спасибо! Спасибо! x 2
    • Полезно! Полезно! x 1
  2. Как и обещал, выкладываю фото собранного детектора.
    Напомню (кому лень листать) целью было устранение глянца и хрома, ибо всё это бликовало и доставало.
    Результатом я доволен, не смотря на лёгкий скепсис со стороны по поводу и без.
    Вот что получилось в финале
    [​IMG]

    Это вырезано из коврика, что шёл в комплекте. Отверстия я пробил, так как думал, что буду коврик клеить ко "дну", но этого делать не пришлось, потому что он и так прилипает - не оторвёшь. Ниже фото стороны, которую надо лепить к прибору.
    [​IMG]

    Этой матовой стороной будет ставиться на панель авто.
    [​IMG]

    Проверено и на снимке и в авто - скользить не будет.

    [​IMG]

    Собственно вид снизу.
    [​IMG]

    Ну и вот как было
    [​IMG]
    И как стало
    [​IMG]

    Спасибо за проявленный интерес. :)

    • Нравится Нравится x 17
  3. #3 avn, 27 июн 2014
    Последнее редактирование: 27 июн 2014
    Проделал аналогичную процедуру месяц назад, сразу после покупки, но менее трудоемким способом. Легко разобрал не сломав ни одного усика-фиксатора. Все хромированные элементы поместил в раствор хлорного железа, за пару дней хром стравился. Боковины верхней части корпуса, надписи и отверстия над динамиком заклеил малярным скотчем, покрыл верхнюю поверхность антигравием.

  4. А чем автор темы красил?

  5. #5 Finder, 1 июл 2014
    Последнее редактирование: 1 июл 2014
    Добрый день! Автор темы красил матовой краской из кетайского баллончика на авторынке купленного.
    3 слоя краски с промежуточной сушкой около часа (для надёжности). Цена вопроса 100 рублей.
    А по поводу выведения хрома с помощью химрастворов - нет у меня их, да и нужно знать в какой раствор помещать, чтобы не растворилась деталька. Вобщем мне было проще зачистить механически.
    Надписи мне были не нужны (мне по душе аскетичный дизайн ;)), а отверстия динамика ни коим образом не пострадали! :)

    • Согласен Согласен x 1
  6. тоже пришла такая идея,чем разбирать РД. фото в студию)

  7. Разбирал отвёрткой. А фото все есть в теме. Подробнее некуда. Удачи :)

    • Согласен Согласен x 1

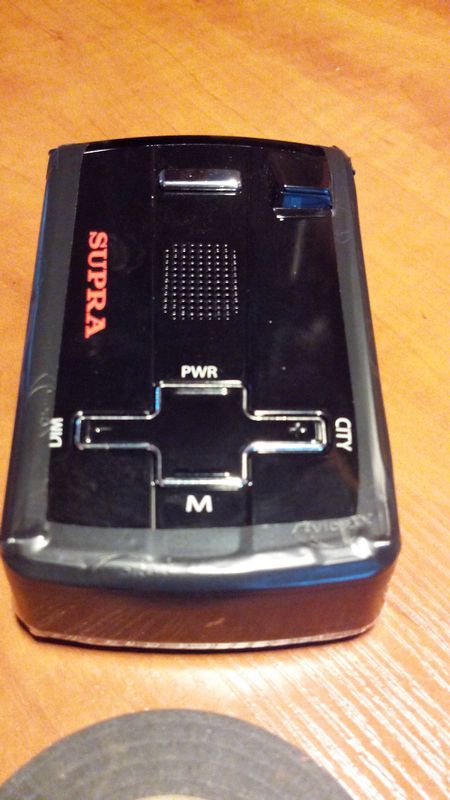

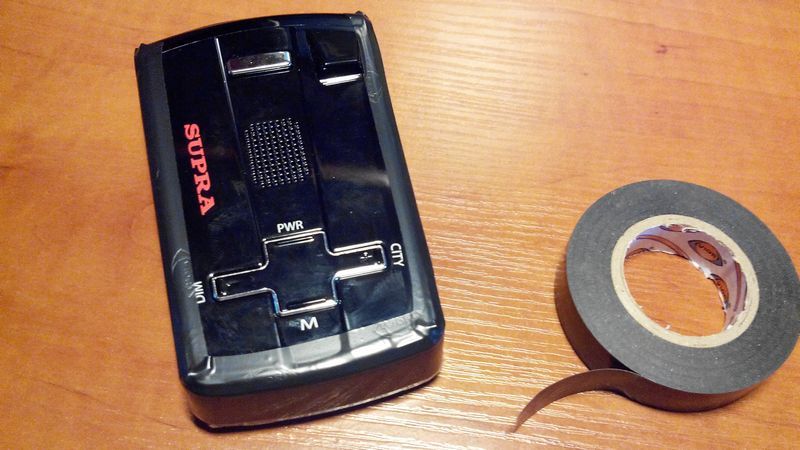

  8. 2 минуты и готово)


    Вложения:

  9. Нужна синяя, без синей - не комильфо. :D

    • Нравится Нравится x 2
    • Смешно Смешно x 1
  10. Снимаю шляпу! :)

    • Смешно Смешно x 1

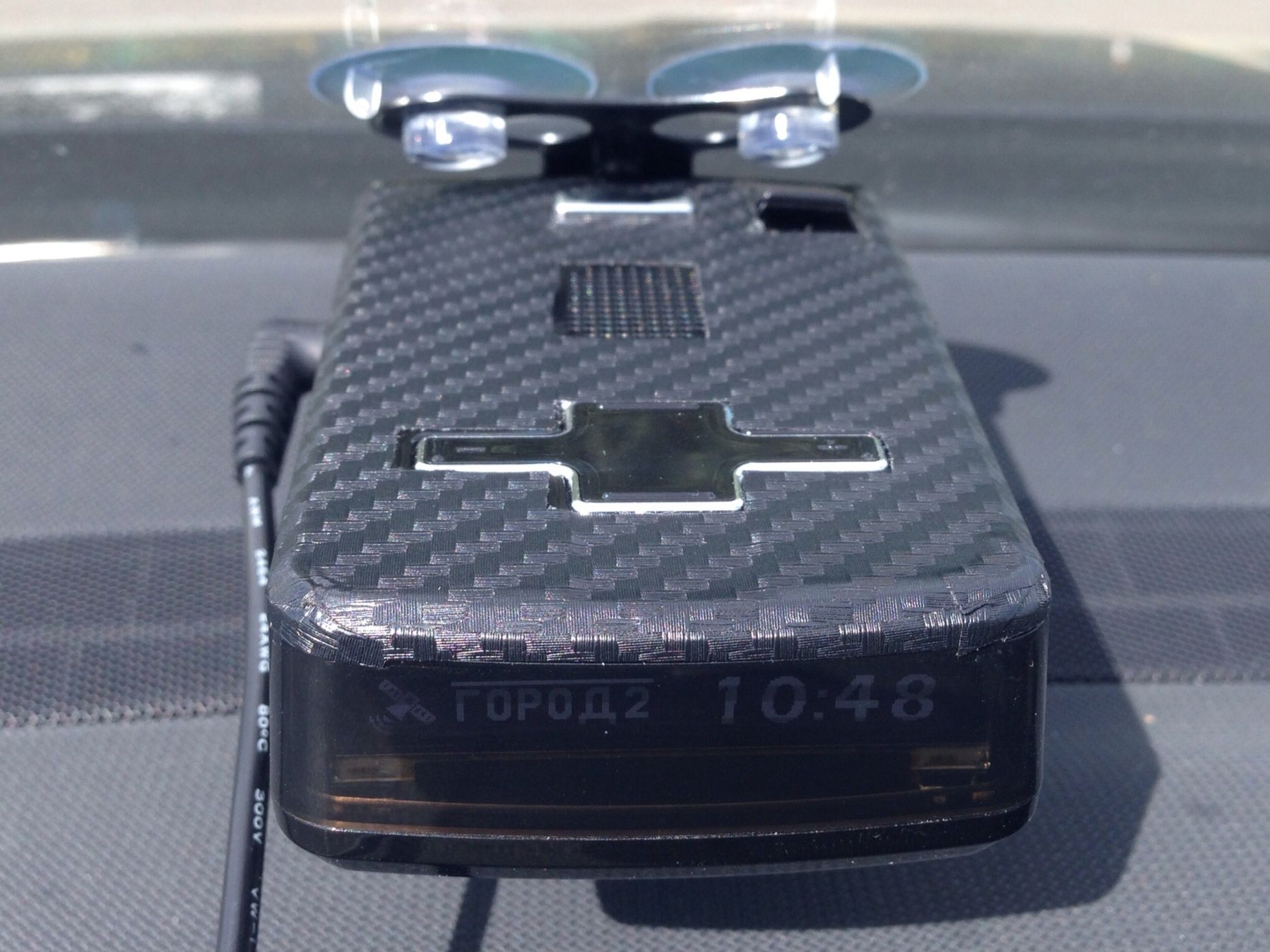

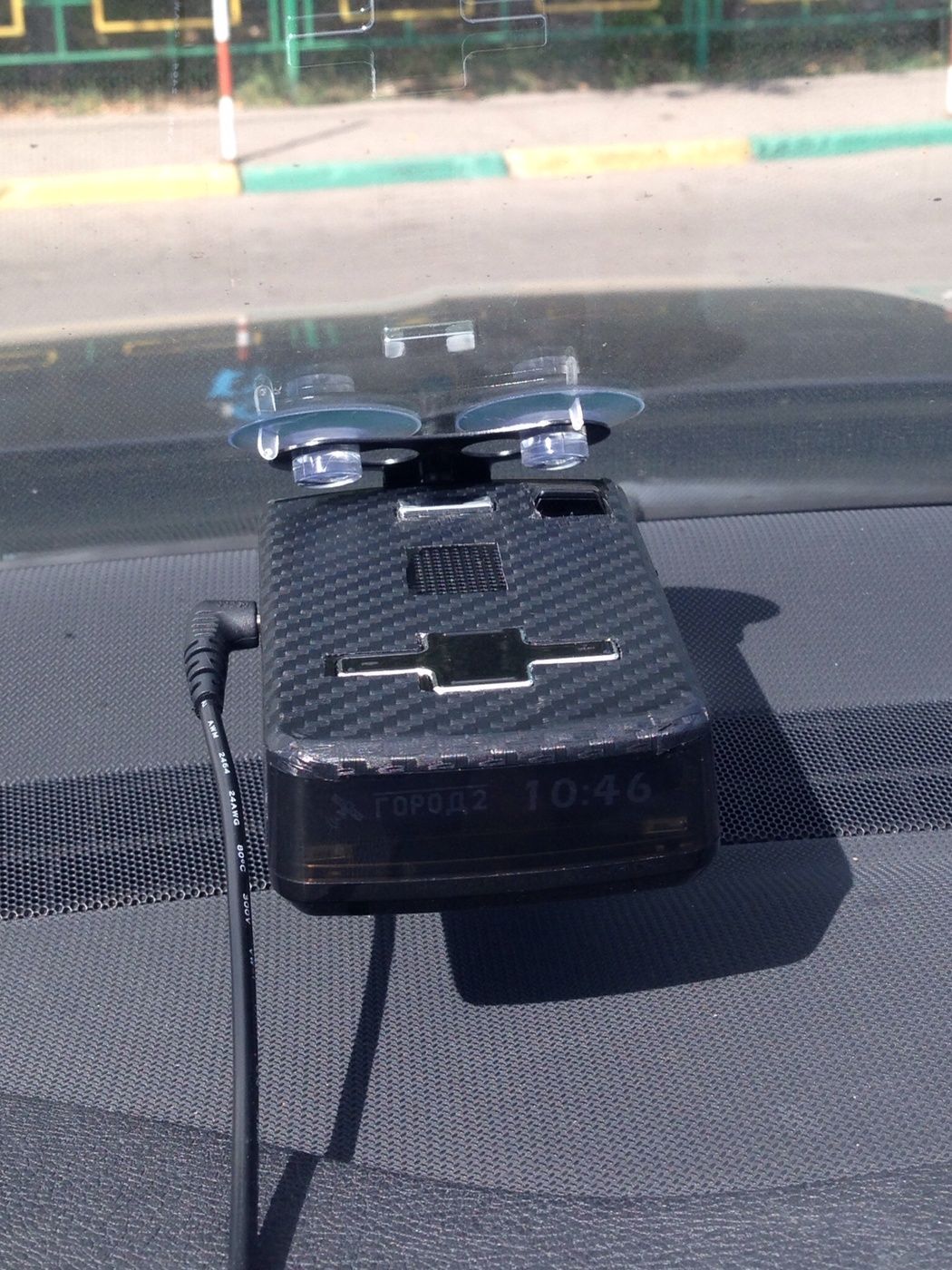

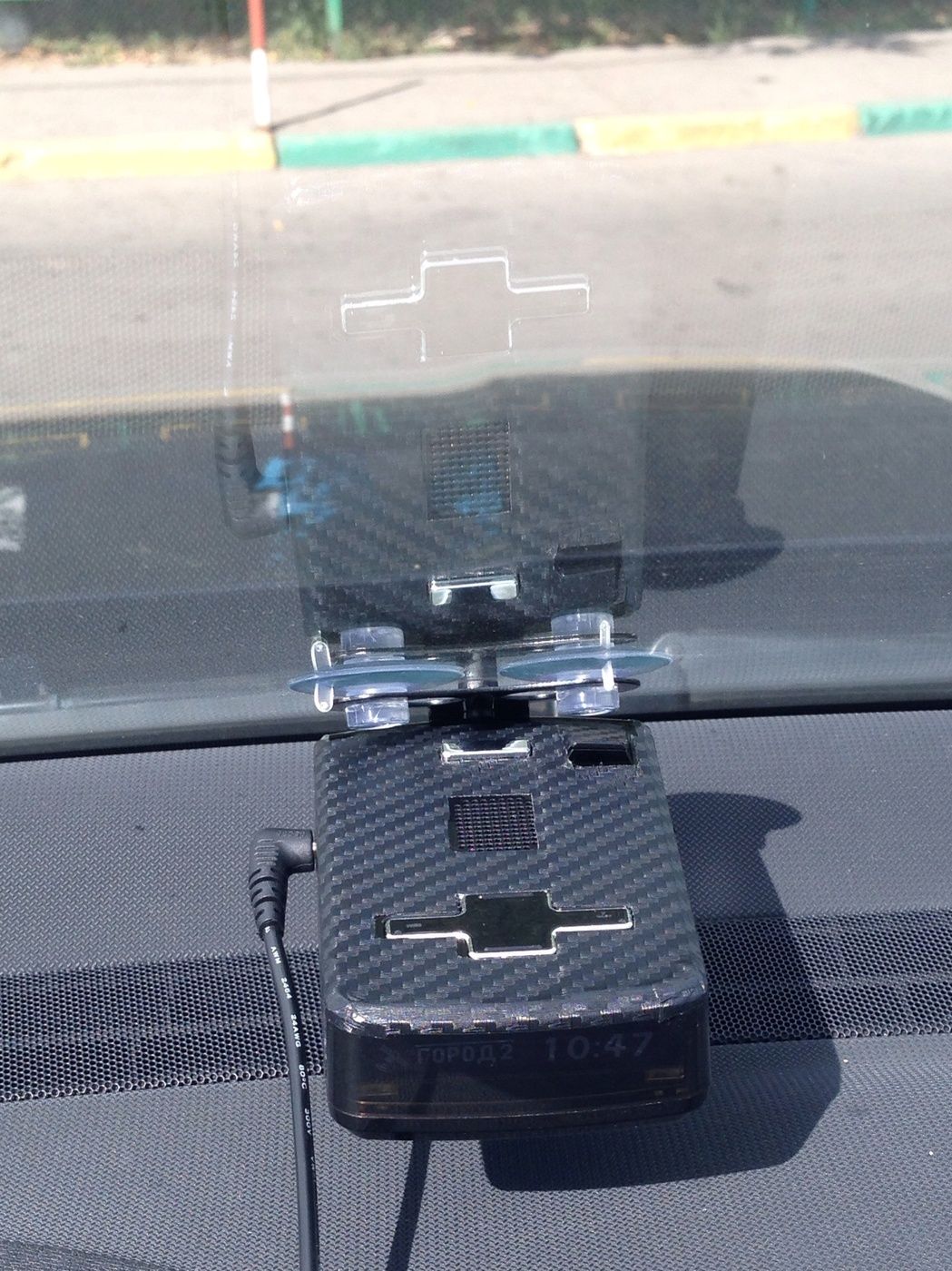

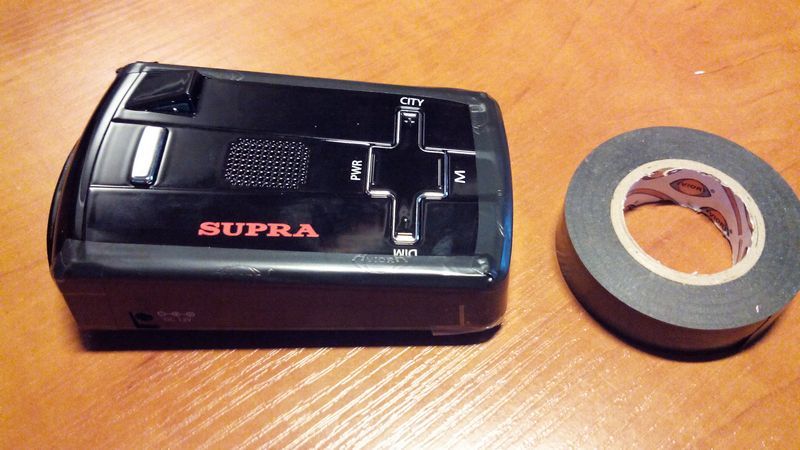

  11. Я вот решил тоже убрать глянец, начал разбирать приборчик как ТС, но на середине процесса подумал, что могу чего нибудь сломать или оторвать какой-нить проводочек... И заморочился вот так:


    Вложения:

    • image.jpg
      Размер файла:
      556,5 КБ
      Просмотров:
      1.033
    • image.jpg
      Размер файла:
      543,6 КБ
      Просмотров:
      1.152
    • image.jpg
      Размер файла:
      614,1 КБ
      Просмотров:
      1.112
    • Нравится Нравится x 1
  12. У меня задача основная была - устранить блики. Увас тоже получилось! :)

  13. Да так и есть, отражение какое никакое присутствует, но блики и отблески пропали.

  14. А если просто ошкурить хромированную вставку, она станет матовой или хром облезет?

  15. Мелкой шкуркой если и не очень усердствуя - не должен

  16. Хром облезет конечно, посмотрите на моих фото всё же видно.

  17. @Finder, у вас шкурка вроде 400 была, с ней все понятно. А если взять помельче, например 1000?
    Особо колхозить не хочется, а вот матировать, чтобы было как на 67, можно.

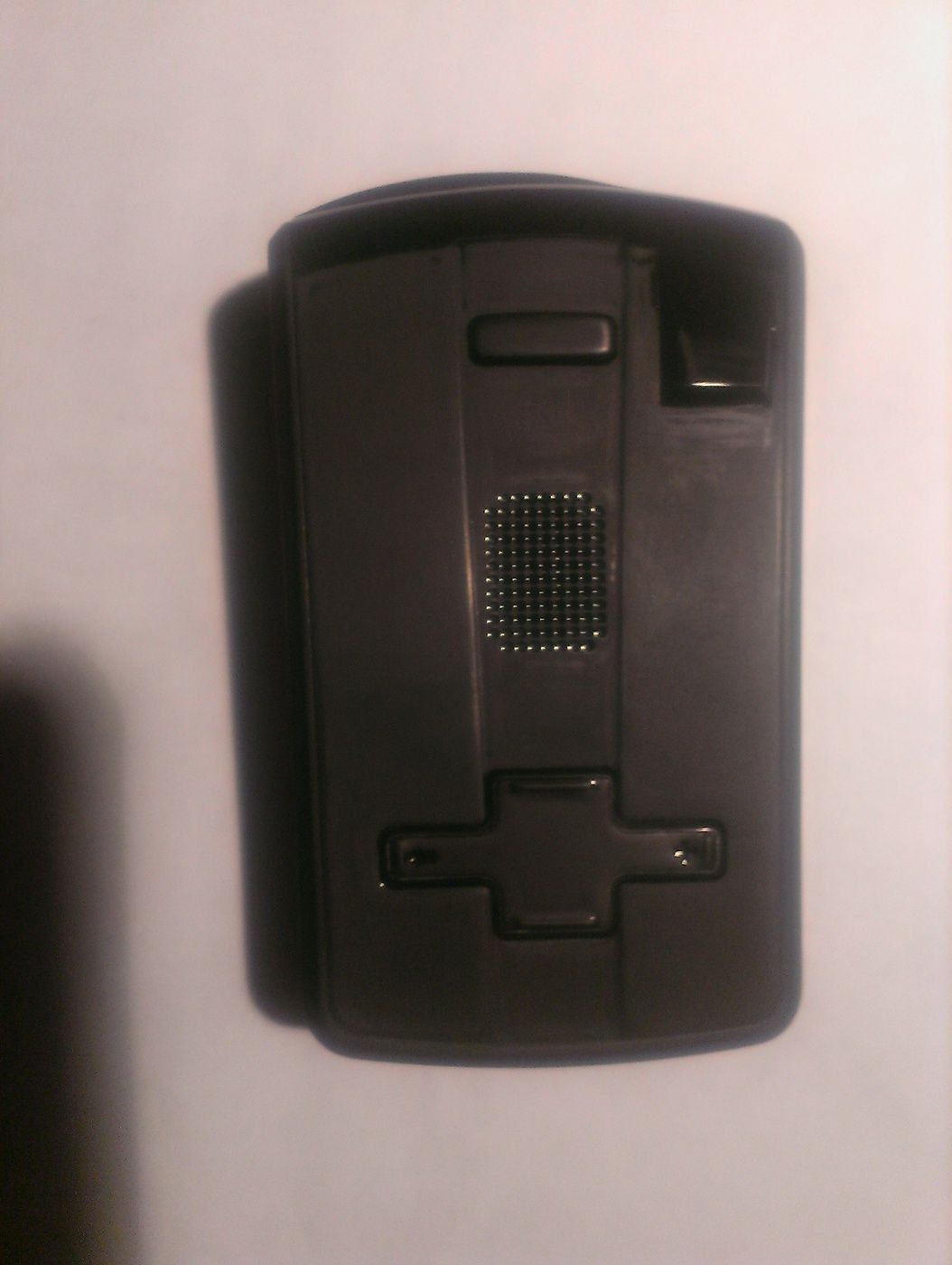

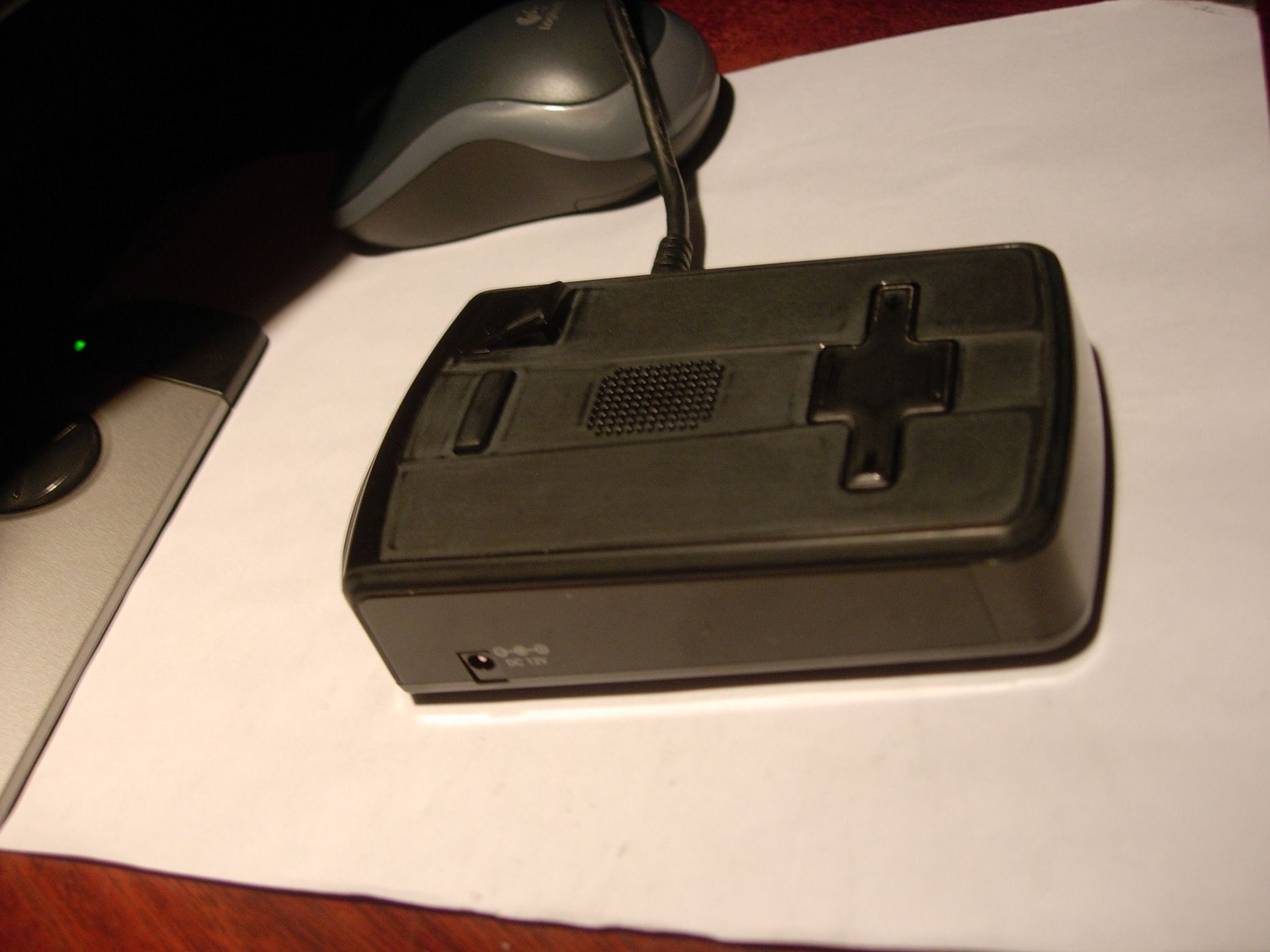

  18. IMAG0444.jpg DSCN7247.JPG
    самое трудоемкое - кнопочки шкурить

    • Нравится Нравится x 1
  19. #19 zrv, 19 янв 2015
    Последнее редактирование модератором: 20 янв 2015

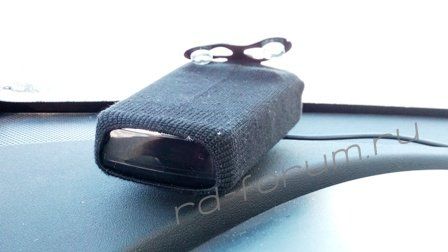

    Альтернативный вариант.
    Носок подходящего размера и немного лака для обработки обрезанных краев.
    Блики отсутствуют полностью.

    • Нравится Нравится x 12
  20. А что, зачетный вариант. И носки старые не пропадут!:)
