Увеличение емкости аккумулятора РД Marlin

Тема в разделе "Inspector", создана пользователем xDriver, 19 янв 2014.

  1. #1 xDriver, 19 янв 2014
    Последнее редактирование: 19 янв 2014
    Хочу поделится своим опытом установки доп аккумулятора в данный РД.
    Причин по которым было сделано данное действие две :
    1) Из за мизерной емкости, невозможность снимать в автономном режиме более 5 минут.
    иногда такое на дороге увидишь, хочется сдернуть регистратор, выйти из машины и поснимать, тем более что качество на высоком уровне !
    2) Хоть и менее важное но стало прилично надоедать, особенно с наступлением холодов, после морозной ночи аккумулятор успевает полностью разрядится и при заводе перезагружается, испортив записываемый файл.

    ну что же задумано - делаем....

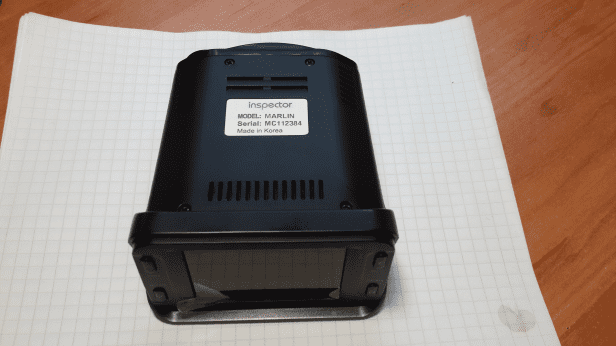

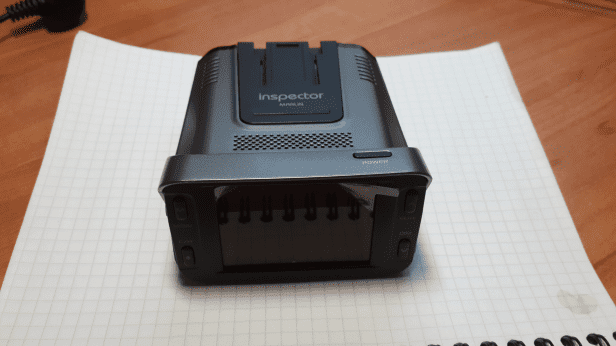

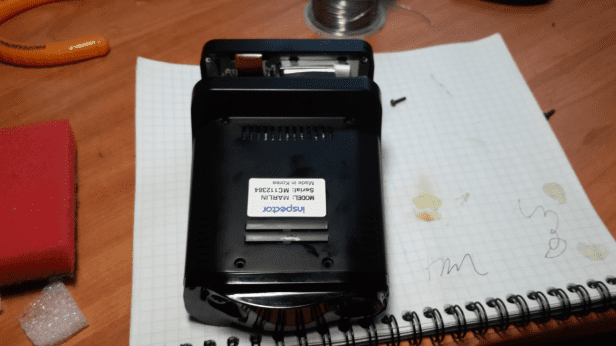

    Наш подопытный

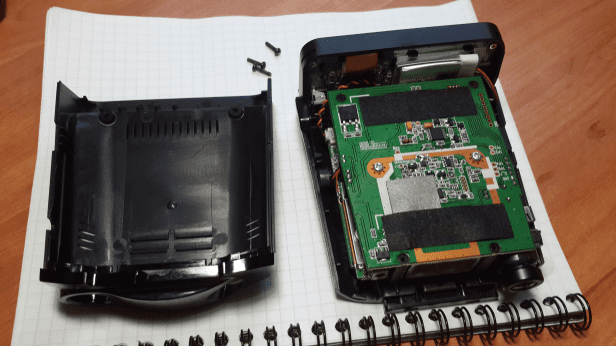

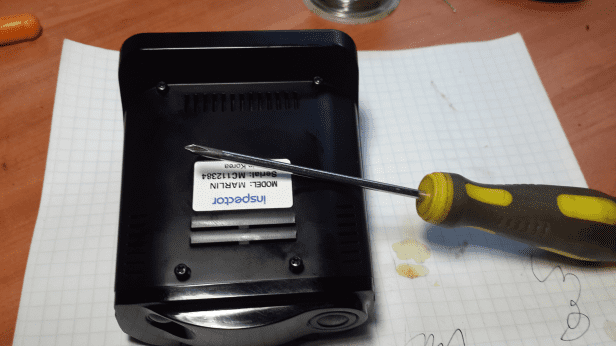

    Откручиваем 4 самореза,скидываем крышку.

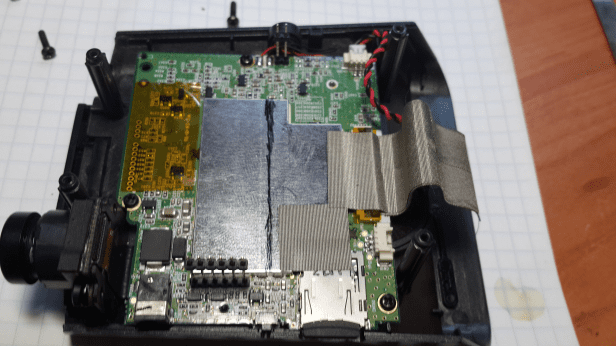

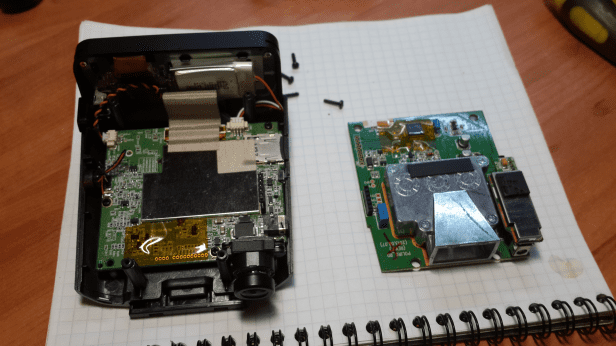

    отворачиваем два винта и отделяем плату РД от основной плату, там разъемы все очень просто

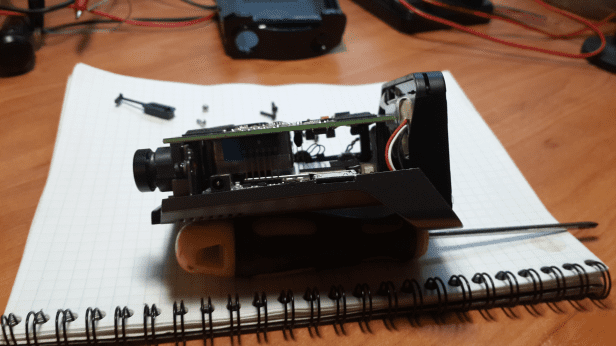

    да забыл, перед этим я заметил много пустого места в теле нашего зверька

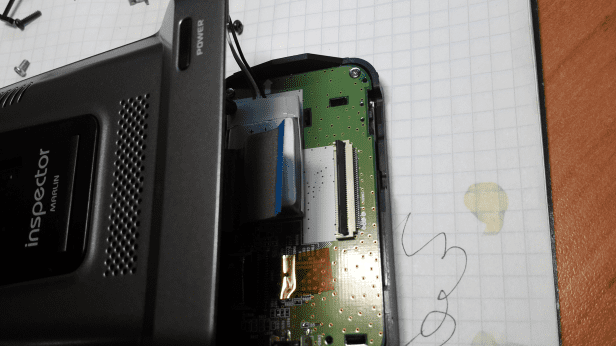

    теперь отсоединяем экран, надо поднять черно-серую защелку на разъеме шлейфа вверх и вытащить шлейф, так же отсоединяем провод от разъема АКБ.

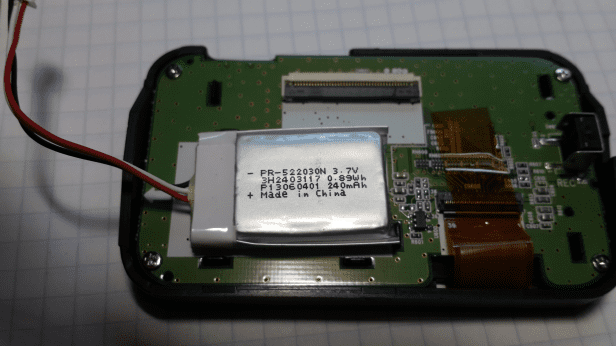

    Вод он наш "пациент" !

    Честно говоря глянув на разъем АКБ я на минутку подумал что затея не пройдет
    т.к. АКБ имеет три провода (+, - и контроль заряда, и тупо паралейно насадить еще один АКБ не получится, так как , маленький АКБ заряжаться будет быстрее и потом будет сниматься напряжение зарядки.

    Но вспомнив неоднократно попадавшиеся мне решения, где трех контактный АКБ использовался как простой 2-х контактный, я решил промерять разъем нашего АКБ
    И о фантастика ! он используется тут так же, без контроля зарядки !

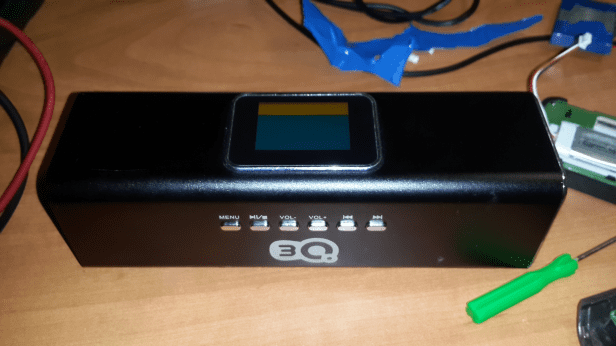

    Вот пример похожего устройчтва, MP3 плеер от компании 3Q.

    Отдельно хотел остановиться на плате рупора

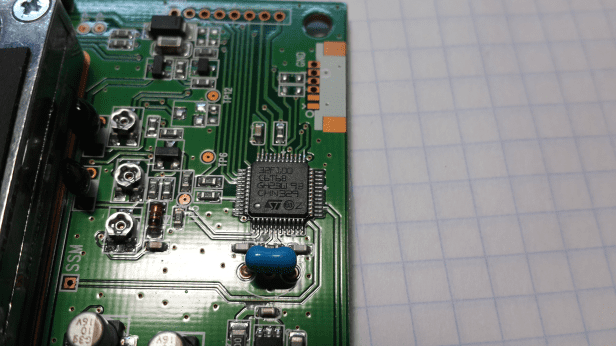

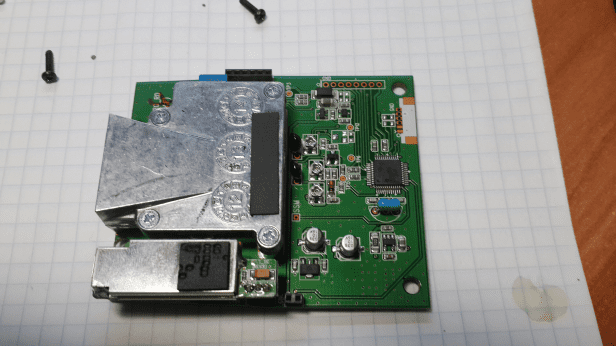

    Ребята не поленились и всадили туда STM32 !
    не отбирая ресурсы от основного процессора.

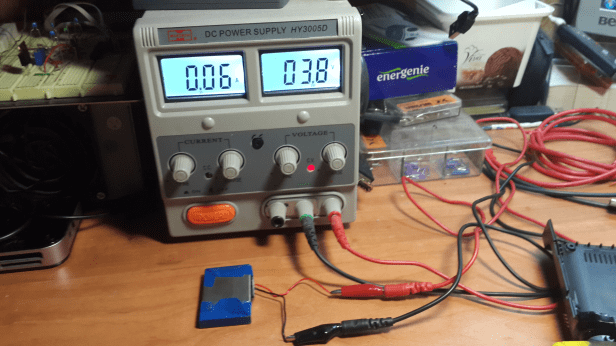

    Заряжаем наш доп. аккумулятор.

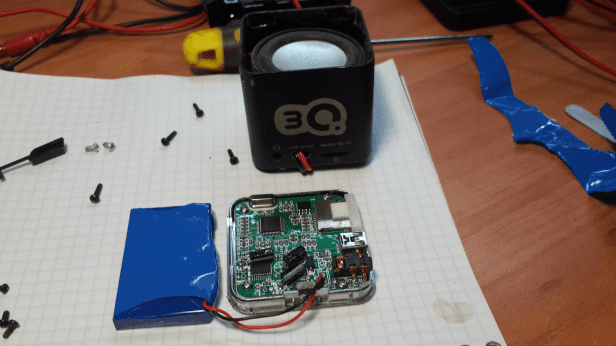

    Взят он вот от такого устройства, 3.75 вольт 0,6А (тоже плеер компании 3Q),
    думаю подойдет любой с соотв. напряжением.

    Проводим линию, что бы понять, вмещается ли он сюда..
    Вмещается ! Ура !

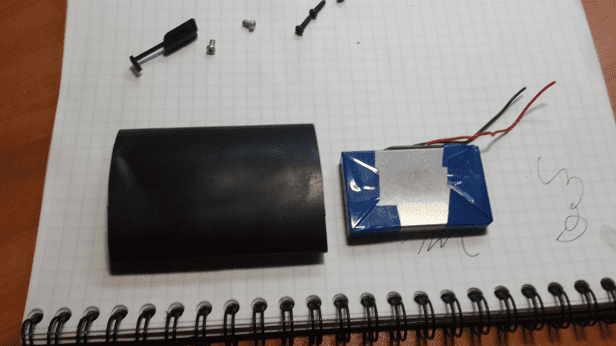

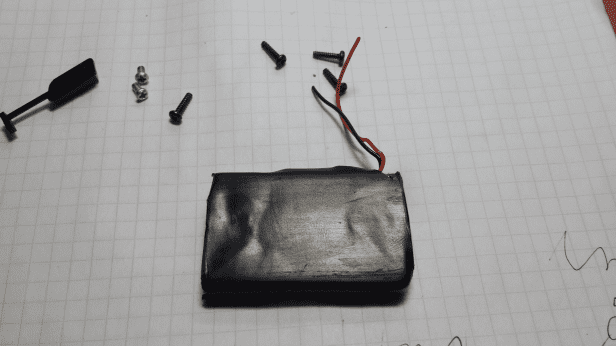

    Подготавливаем АКБ, засунув его в подходящего размера термоусадку

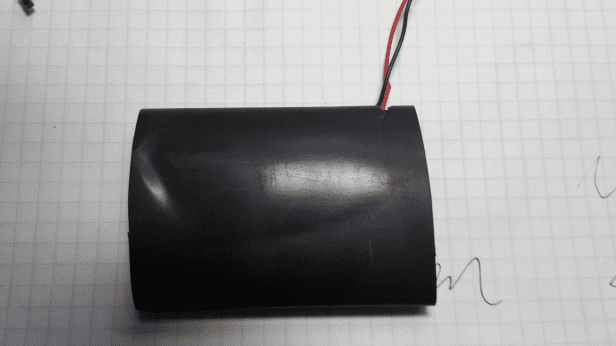

    Усаживаем

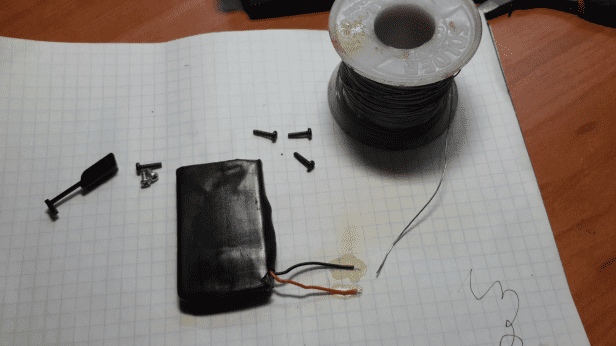

    Лудим концы

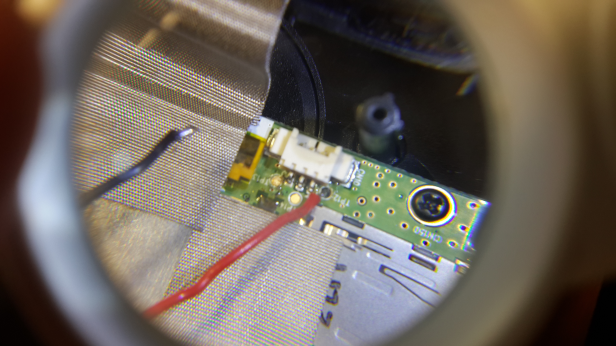

    И под лупой паяем к разъему соблюдая полярность

    ВСЕ ! Собираем все обратно.
    Подсоединяем экран

    Готово

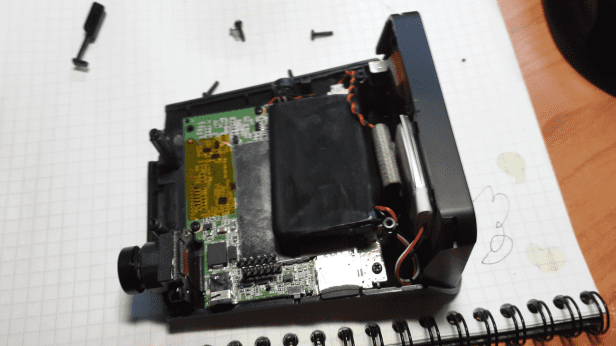

    Укладываем наш доп. АКБ

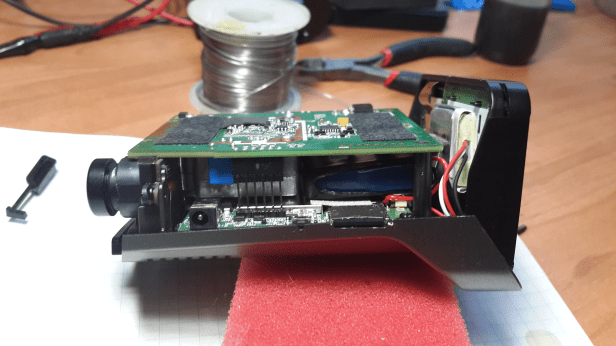

    Накрываем наш "сандвич", следя затем что бы разъемы встали на место !

    Накидываем крышку

    Заворачиваем саморезы

    Ну а это результат автономной работы доработанного РД


    В конце хочу сказать, что помимо увлечения времени автономной работы, перезагрузки после холодной ночи (сегодня было -20) ПРОПАЛИ !
