Всем здравия!
R28 V3 - довольно распространённый модуль РД, который ставится в огромное количество комбо-аппаратов и чистых РД.
Имеет на плате 2 подстроечных резистора, подписанных как VR3 и VR4.
Вопрос: что ими может настраиваться?
Изучение методом научного тыка не приводит ни к каким логически оправданным рассуждениям. Всё сводится к тому, что при повороте этих резисторов "что-то меняется". Так же методом научного тыка выяснено, что раздвигая-сжимая единственную подстроечную катушку (виток проволоки) меняется частота первого гетеродина, которая находится в районе 1ГГц. Проверено на спектроанализаторе прибора по настройке спутниковых антенн.
Прошивка пикового проца не залочена и считывается. Прошивка аттини (на сверху напаянной плате, если я правильно понимаю, это для детектирования стрелки) тоже не залочена и считывается.
Есть похожий модуль РД, но уже сигнатурный. В нём нет пикового проца, в нём стоит STM32F103RCT6, равно как и нет этих подстроечных резисторов.
Фотографии этого модуля: снизу, сверху и "изнутри". Варианты платы, которая ставится внутри кожуха рупора, бывают немного разные.
R28 V3 - довольно распространённый модуль РД, который ставится в огромное количество комбо-аппаратов и чистых РД.
Имеет на плате 2 подстроечных резистора, подписанных как VR3 и VR4.
Вопрос: что ими может настраиваться?
Изучение методом научного тыка не приводит ни к каким логически оправданным рассуждениям. Всё сводится к тому, что при повороте этих резисторов "что-то меняется". Так же методом научного тыка выяснено, что раздвигая-сжимая единственную подстроечную катушку (виток проволоки) меняется частота первого гетеродина, которая находится в районе 1ГГц. Проверено на спектроанализаторе прибора по настройке спутниковых антенн.
Прошивка пикового проца не залочена и считывается. Прошивка аттини (на сверху напаянной плате, если я правильно понимаю, это для детектирования стрелки) тоже не залочена и считывается.
Есть похожий модуль РД, но уже сигнатурный. В нём нет пикового проца, в нём стоит STM32F103RCT6, равно как и нет этих подстроечных резисторов.

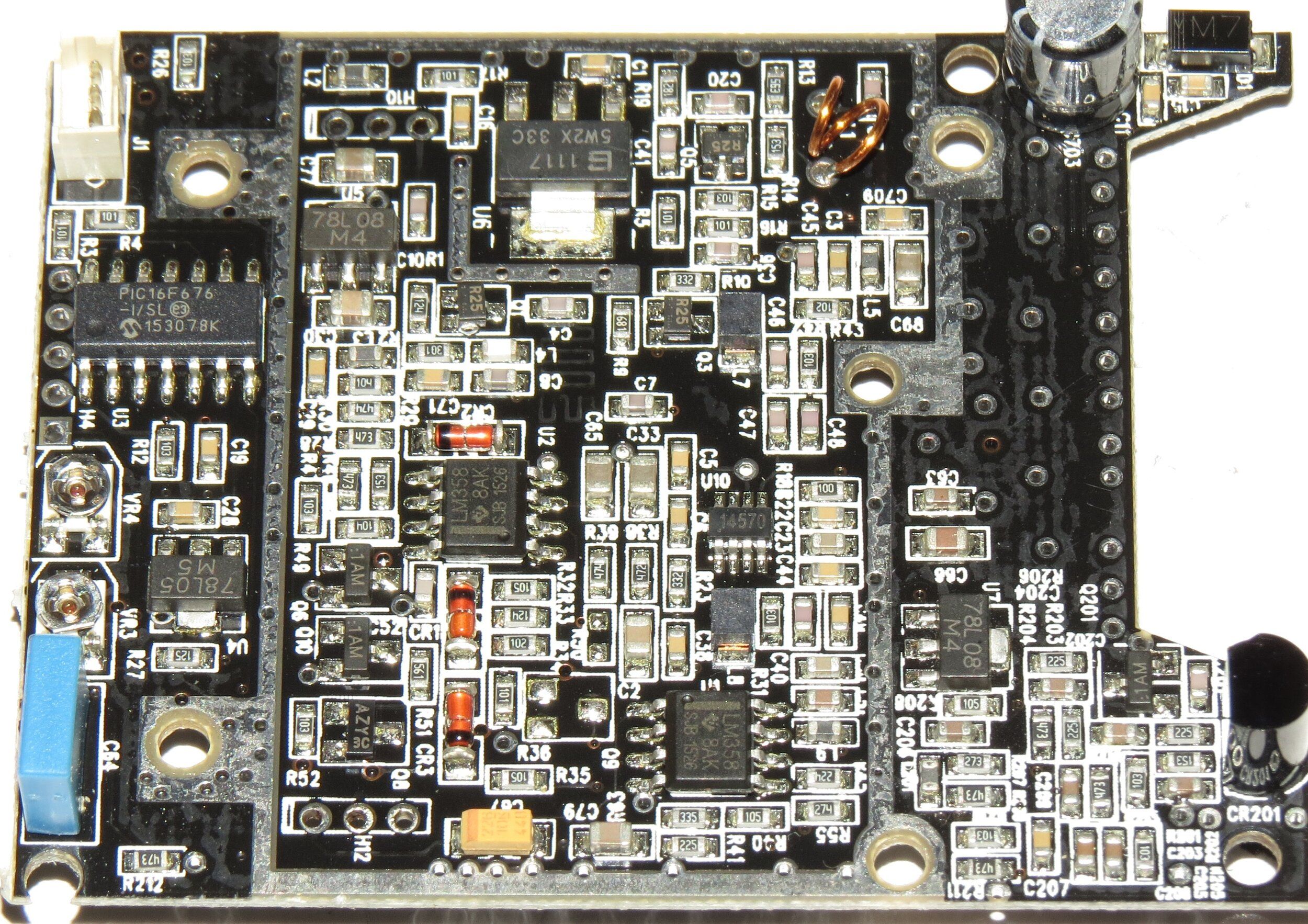

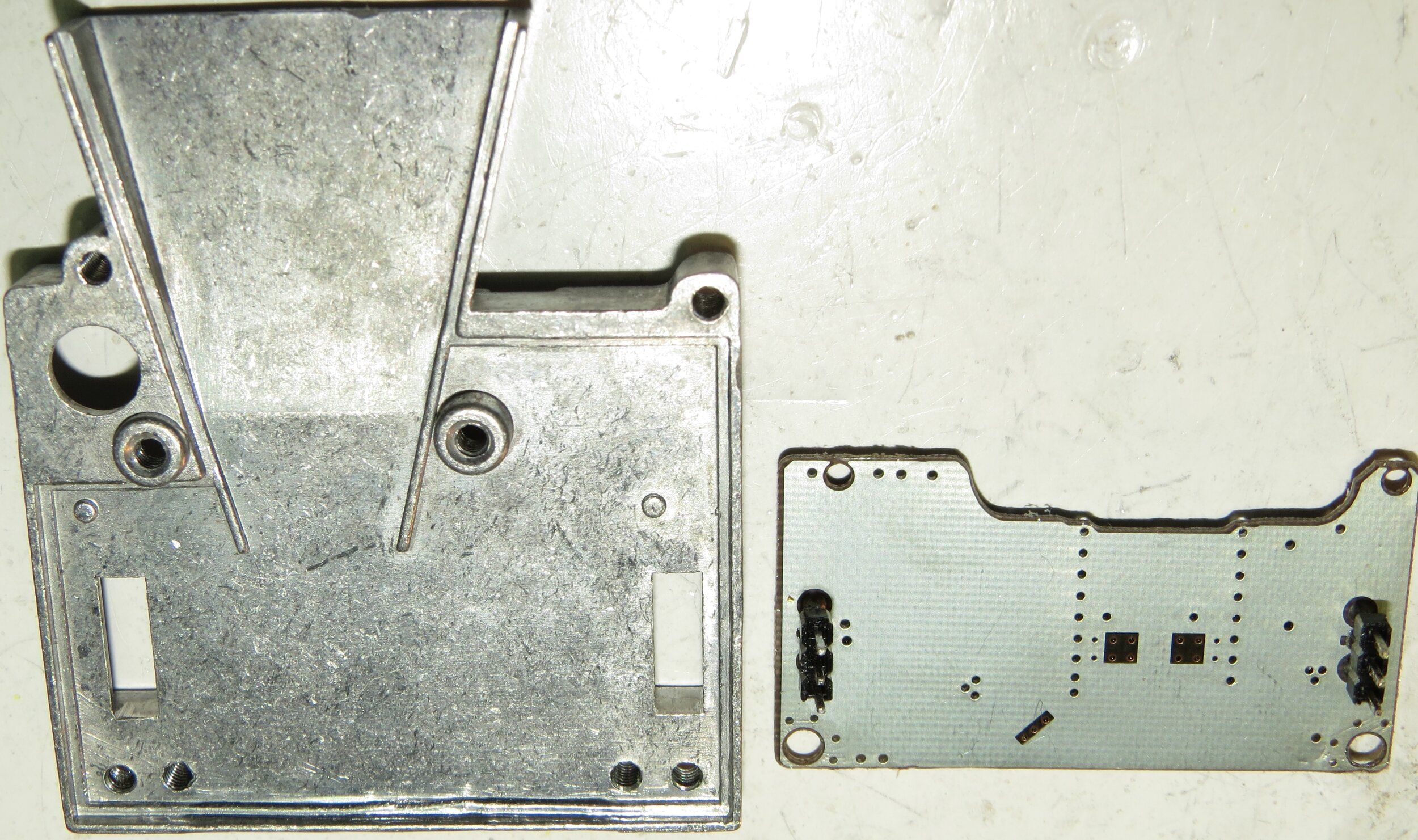

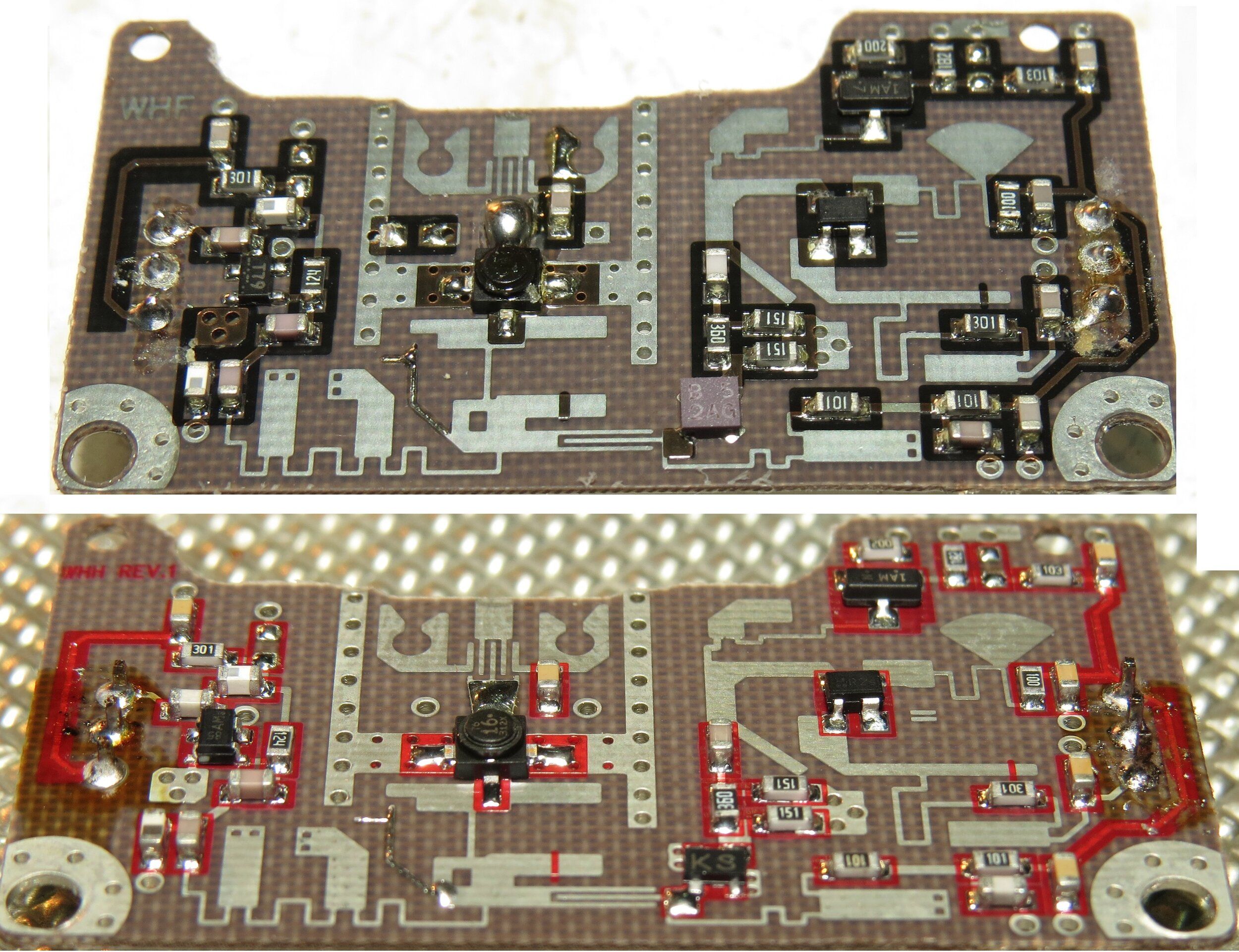

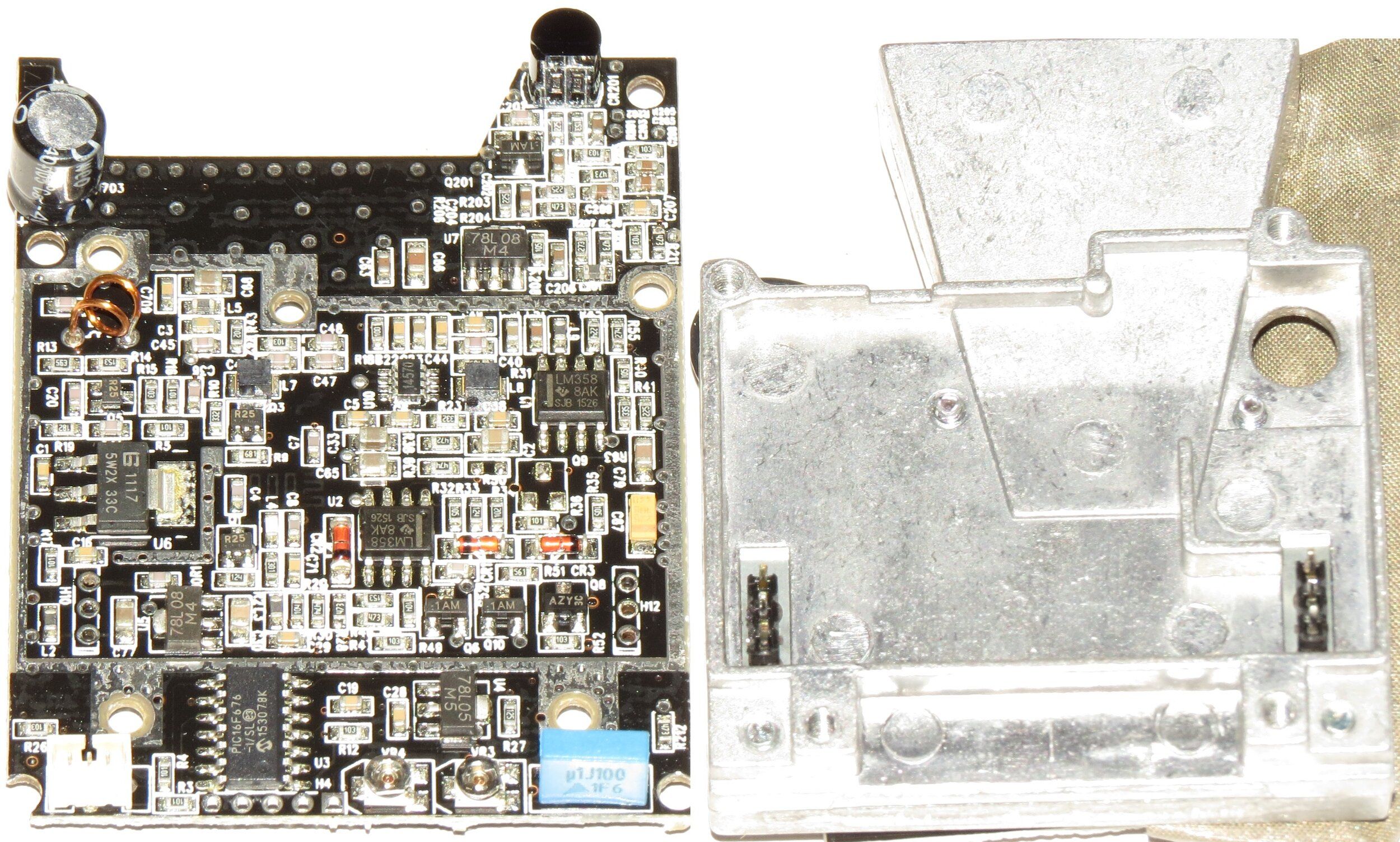

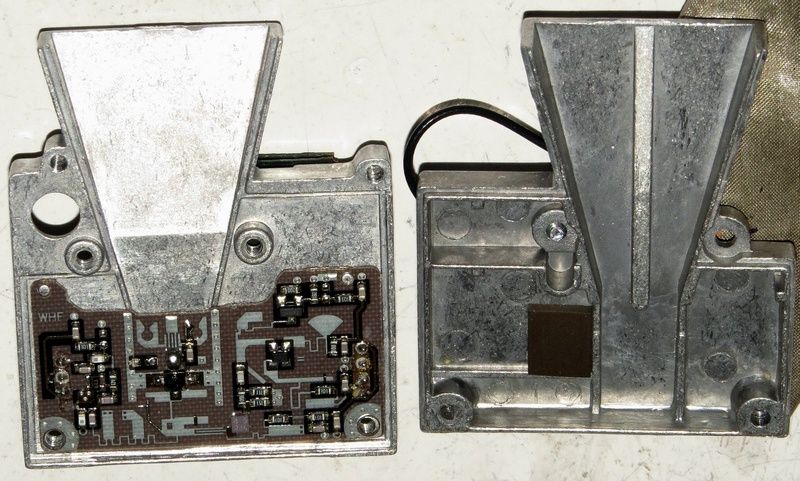

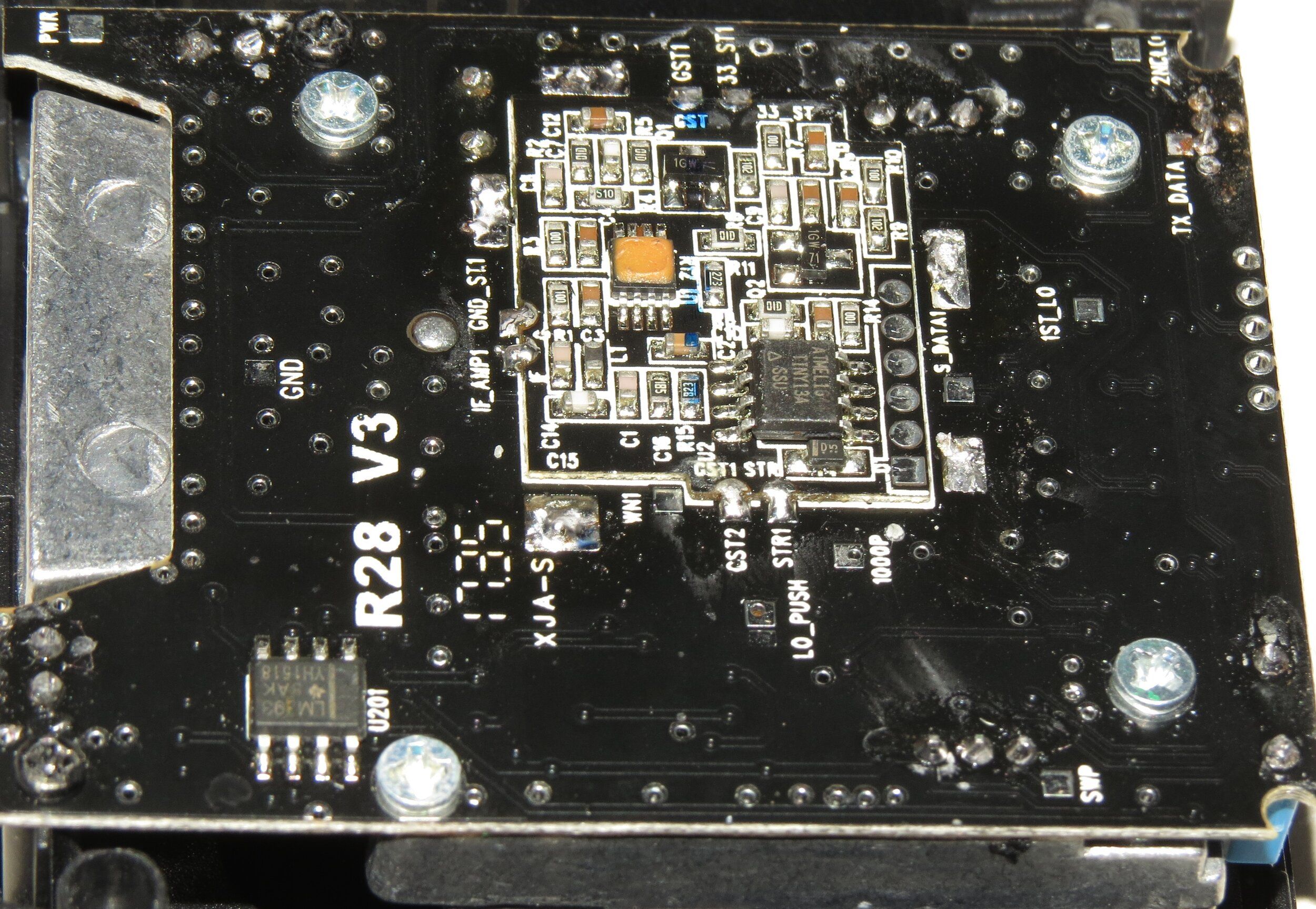

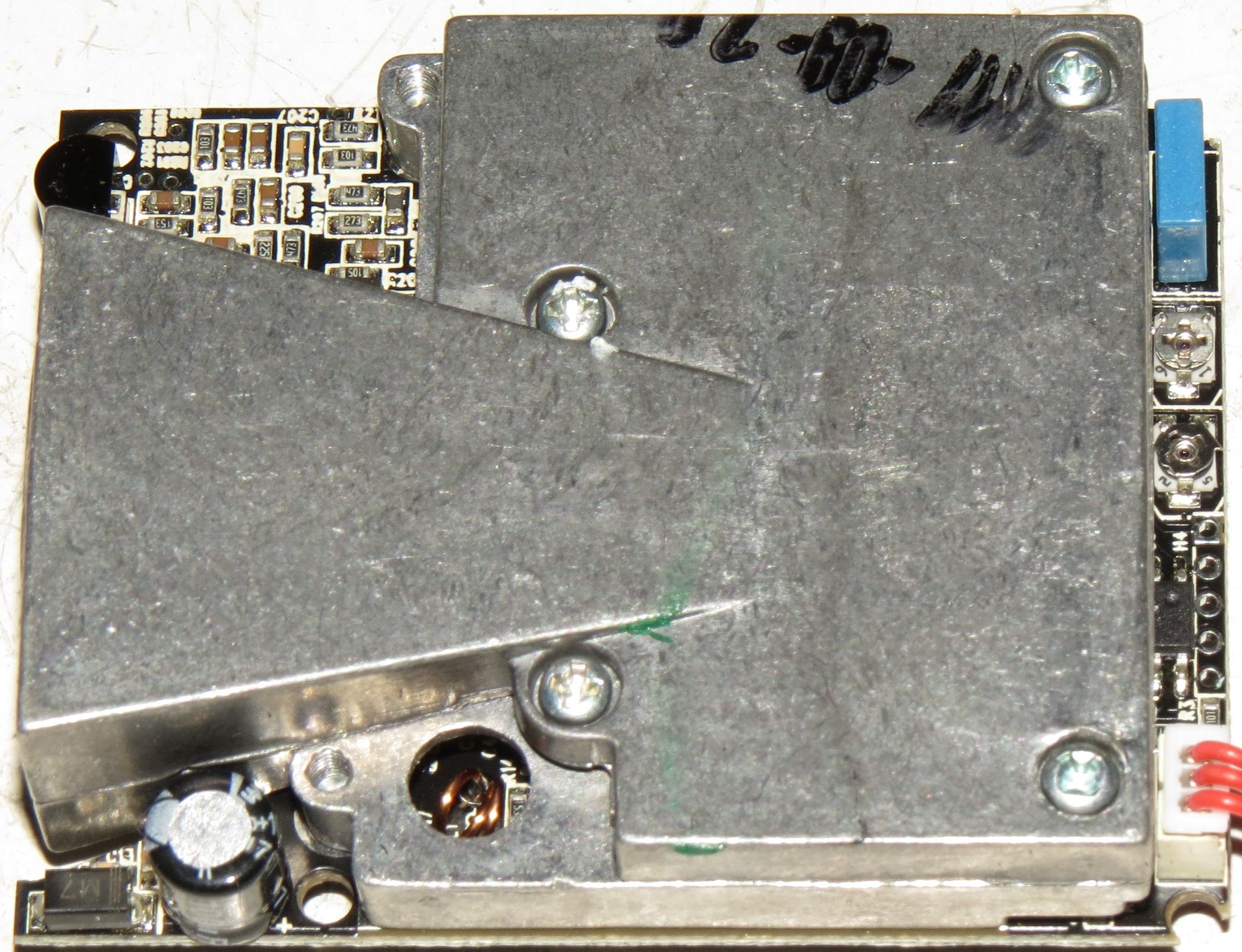

Фотографии этого модуля: снизу, сверху и "изнутри". Варианты платы, которая ставится внутри кожуха рупора, бывают немного разные.
