О принципах работы волноводов.

Тема в разделе "Теория и практика", создана пользователем umpel, 24 сен 2009.

  1. Откуда взята информация, что в ШоМи 520 использована антенна Вивальди? Там традиционный рупор и резонаторная(гетеродинная) камера...

  2. Так она во всех таких антеннах используется.
    И у Вистлера и у Стара, посреди рупора сидит.
    Вот наглядней видно.
    [​IMG]
    Это для большей широкопососности.

    Частота (Гц)= дина волны (м)/скорость света (м/с)

    Средние частоты диапазонов.
    X-диапазон 10525 МГц - длина волны ~ 2,8 см
    K-диапазон 24150 МГц - длина волны ~ 1,2 см
    Ka-диапазон 34700 МГц - длина волны ~ 0,86 см

    Для каждой длины волны существует оптимальный размер волновода, а а радардетекторе он только один. Вот для расширения полосы и применяют антенну Вивальди.

    Смесительный диод сидит в этой антенне Вивальди
    [​IMG]

  3. А это случайно не рупорно-параболическая антенна?

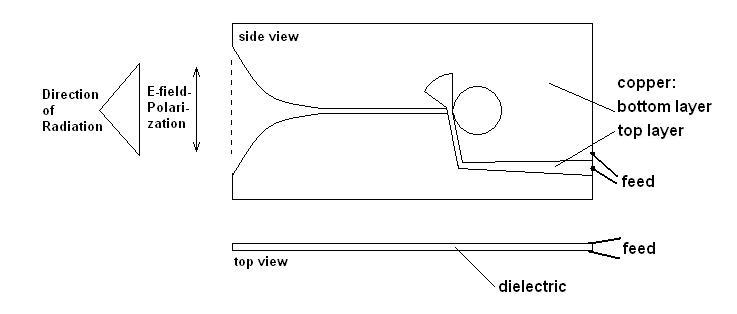

    Антенна Вивальди это:
    [​IMG]
    и она активная излучающая...

  4. Тут она из фольгированного стеклотекстолита.
    В ней главное - расширяющаяся щель

    [​IMG]

  5. А не наоборот?
    F = V / L ?

  6. umpel
    точно, пока писал поперепутывал.
    Обычно я просто делю 300 на нужное, частоту или длину.

  7. Да, но какое это имеет отношение к антенне РД?

  8. Ну, такая конструкция из волновода + антенна В. имеет более большую полосу приема электромагнитных колебаний испускаемых полицейским радаром. Так пишут умные люди которые придумали такую конструкцию.

    Полоса пропускания такой конструкции

    [​IMG]

    Широкополосная рупорная антенна 0,8 – 18 ГГц

    Без антенны В. она была-бы меньше.

    коэффициент перекрытия 18, это много.

  9. может есть ссылка на описание конструкции применительно именно к РД?

  10. ссылок не видел, это всё мои умозаключения, антенна она просто принимает радиоволны, хорошая - хорошо принимает, плохая - плохо.
    А от чего эти радиоволны исходят антенне всеравно. Хоть от гаишного радара, хоть от чего, на радиоволнах не написано их предназначение.

  11. Так в том то и дело, что принимает волны не рупор и не этот волновод-антенна В., а диод, на который вся эта конструкция и направляет волны... в общем мои умозаключения как минимум пока не совпадают...

  12. Диод должен стоять в определенном месте волновода/резонатора где образуется пучность напряжения. В общем случае на расстоянии 1/4 волны от задней стенки. Но волновод/резонатор в детекторе один, и смесительный диод стоит только в одном месте, а длины волн для каждого диапазона разные. И получается что для каких-то диапазонов на диоде не будет "оседать" вся полезная мощъ радиосигнала. Для компенсации этого в волноводе/резонаторе вкручены в определенных местах настроечные винты, которые сдвигают пучности неправильных волн.
    А думаю что В. антенна тоже помогает загрузить диод на полную.

    Волноновод/резонатор это потому что чиста волновод служит для транспортировки радиоволн из одного места в другое, как телевизионный кабель от антенны в телевизор.

    Можно посмотреть на примере баночной антенны как расчитывается место где радиоволны собираются в кучку.
    Там такой-же принцип антенны.
    http://www.cqham.ru/cantenna.htm

    тут хорошо описано про волноводы - резонаторы СВЧ
    http://www.elremont.ru/small_rbt/bt_rem16.php

  13. Интересная у вас тема получилась. Но я так понимаю, что общий смысл этих систем в том, чтобы усилить сигнал на входе для определённого диапазона частот. Я знаю, что под некоторые европейские радары специально переделывают рупоры чтобы была возможность уверенного приёма в обеих плоскостях поляризации. Ну и по большому счёту проблема заключается в нахождении универсальной конструкции.

  14. Везде пишут, что у гаишных фенов круговая поляризация, (круглый волновод и рупор) соотверственно всеравно как рупор РД расположить - всеравно прием будет одинаковый.


    Farnsworth
    Волноновод становится резонатором если его прикрыть с одной или обеих сторон.

    Чтобы разные длинны волн попали на диод там как раз и стоит другой диод, который как-бы модулирует заднюю стенку волновода и меняет частоту генерации (VCO).

    • Нравится Нравится x 1
  15. Есть разные. У нас этой проблемы нет, так что я думаю, либо горизонтальная, либо круговая. В Европе же есть ещё вертикальная. Не помню точно какой радар, но стационарный, то ли Ramet, то ли что-то из Multanova.
    Про модулирование стенки мне очень понравилось:).

  16. Полазил по патентам и нашел кто первым стал модулировать заднюю стенку.

    http://www.rd-forum.ru/showthread.php?goto=newpost&t=349

    Про два диода с волноводом, в других патентах написано, что они делают.
    С задней стенкой у нас только Саверы.

  17. "модулирование стенки" - это жаргон, он-же классика управляемых напряжением СВЧ генераторов. Чтобы весь диапазон попал на диод нужно либо перемещать заднюю стенку волновода (физически), либо поставить диод для модуляции. Вроде все понятно.

    Не знаю как в Америке, а у нас все радары (они-же фены) с круглым рупором - т.е. с круговой поляризацией.
