Система взвешивания в движении (Weigh-in-motion) WIM

Тема в разделе "Средства измерения", создана пользователем gem, 24 фев 2015.

  1. #1 gem, 24 фев 2015
    Последнее редактирование: 24 фев 2015
    Вкратце - что это такое, и принцип работы - http://en.wikipedia.org/wiki/Weigh_in_motion

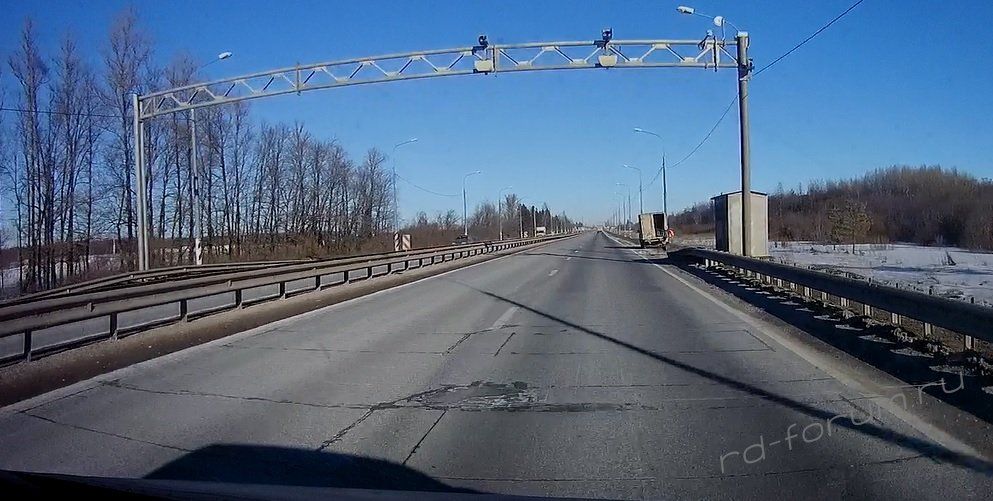

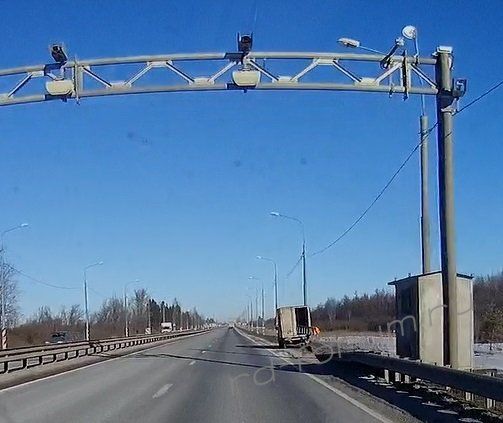

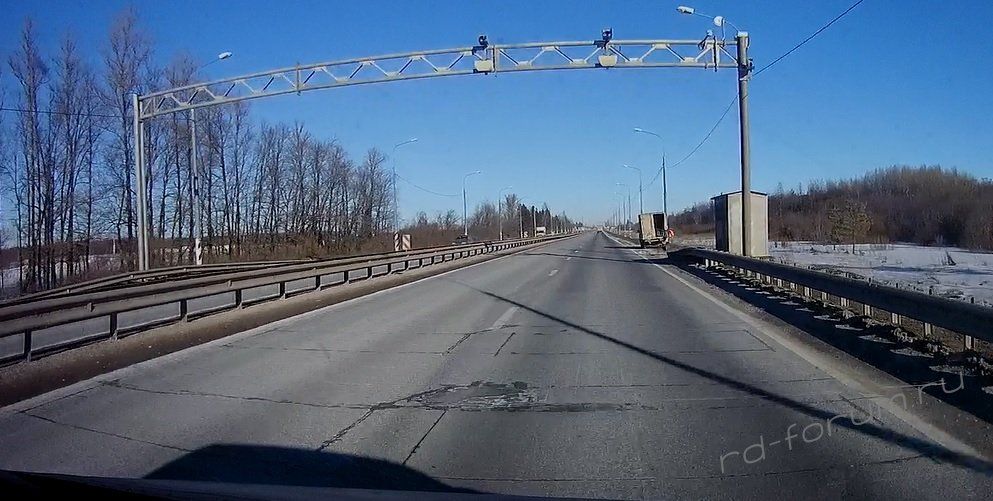

    На наших (да и не только) трассах, стало всё больше появляться вот таких комплексов
    Казахстан
    Это система взвешивания в движении (Weigh-in-motion). Поясню, почему по англицки. Вся инфа с буржуйских сайтов, будет немного корявого гугль-перевода, остальное - ссылки.

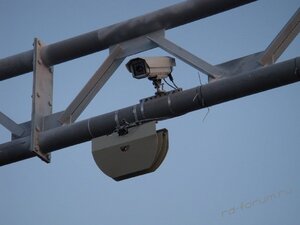

    Как удалось выяснить (точнее - что я понял), система состоит из видеокамеры, для распознавания номеров, и типа транспортного средства, (возможно - ИК подсветки), лазерного измерителя объёма

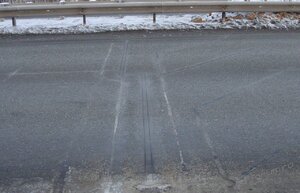

    и датчиков в асфальте

    Наиболее полное описание, возможности и этапы развития данных систем - http://www.sciencedirect.com/science/article/pii/S038611121000004X
    Вот описание системы в ПДФ от Kapsch - http://www.kapsch.net/ktc/downloads/datasheets/video-sensor/Kapsch-KTC-DS-WIM?lang=en-US
    Вот от CrossWIM - http://www.cross.cz/en/wim-weigh-in-motion/cross-wim.html
    Обратите внимание на ролик - скорость измеряет ;)
    Ролик от @valur111

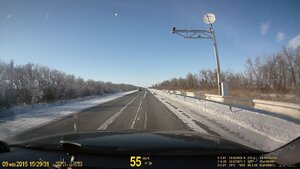

    Моё кино. Проезжал по встречке, когда ехал туда, Вист сработал в лазере. Следы от датчика слева, в момент проезда бардачка Фреда.


    СПС @avi32, @vovan11 и @Alex_N за фото, а @valur111 - за видео.
    @Alex_N возможно, дополнит, или поправит. А мож, и название фирмы - производителя данных комплексов раскопает ;).

    • Полезно! Полезно! x 10
  2. Ну да, измерительные рейки заподлицо асфальтом закатаны.


    Остается вопрос со скоростью? Грозят ли такие штуки штрафом за превышение?

  3. Вот ещё: Устройства безостановочного взвешивания - ЗАО "А.Рустел", Россия, г.Москва: http://arustel.ru/index.php?id=95

  4. Нет.

  5. Теоретически - да. Эти комплексы в автоматике не зря же работают. По всем 3-м способам определения скорости в такого рода WIM-ах есть соответствующее подтверждение российскими ССИ, есть сроки и процедуры поверки, как веса, так и габаритов со скоростью.
    Просто вряд ли вся эта процедура с фиксацией рассматриваемых нарушений интегрирована в имеющиеся фискальные системы. Целью то было, если не ошибаюсь, начиная с этого года шкурить фуры в автоматическом режиме. Сейчас опять вроде как лоббируют отсрочку внедрения этого крайне прибыльного мероприятия, там ведь можно в автомате и нехилые штрафы на руководителей вешать, причем сколь угодное кол-во раз, пропорциональное кол-ву проездов мимо обсуждаемых комплексов (а уж по юрикам то как можно прогуляться :p, кутарки с радаров вообще семечками покажутся).
    А вообще, там зона контроля то максимум менее длины фуры :). Так что каждый сам будет выбирать: лишний раз очкануть или опять на русского дядюшку Авось понадеяться.

  6. Ну вот, и датчики нашлись, а я про мосты версию двигаю. :D Как вариант, мож в Юрово, были свежеустановленные, и тогда не выделялись?

  7. Если на них найдется сертификат средства измерения, то могут грозить.

  8. Посмотрел в простеньком разрешении видюшку gem-а с А107 у Юрово. Нормально различимы штробы под петли с обеих сторон.
    В попутном - в районе бокового бардачка обгоняемого американца. Во встречном - ориентир на покарябленную сплошную у левой обочины.
    Отбойники тоже понятно для чего - чтоб мимо датчиков не проскочили, ну и плюс защита для опор фермы.

    P.S. А так хотелось поверить во Weigh-In-Flight :p.

    • Спасибо! Спасибо! x 1
    • Спасибо! Спасибо! x 1
  9. #10 gem, 24 фев 2015
    Последнее редактирование: 24 фев 2015
    Согласен, петли нашлись (в обоих случаях), про мосты убираем.
    Исправил. :p
    Есть что по производителям?

  10. В копилку один из моих первых постов.
    http://www.rd-forum.ru/posts/270875/

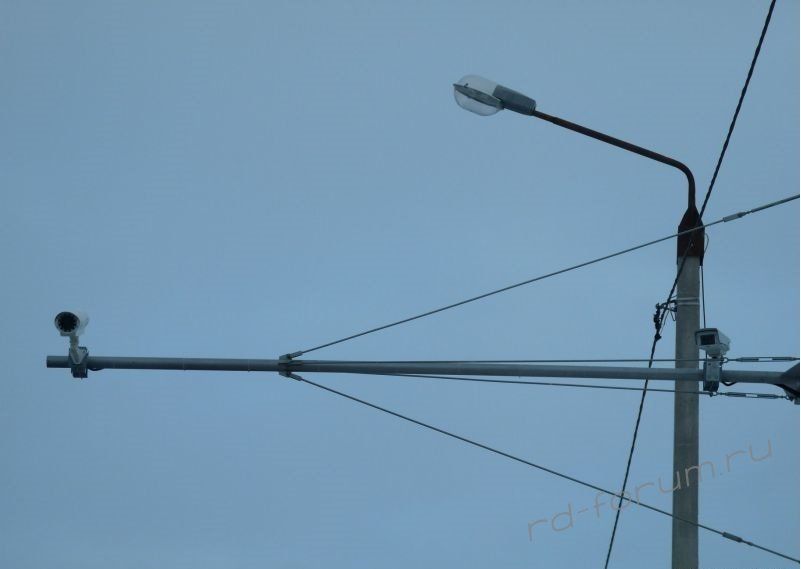

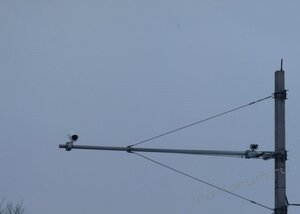

    Там кроме камер на каждую полосу есть еще парочка обзорных (одну из которых, к слову, кто-то расстрелял из огнестрела в прошлом или позапрошлом году, на ютубе видео даже есть с репортажем об этом. Кому-то, видать, сильно не угодила).

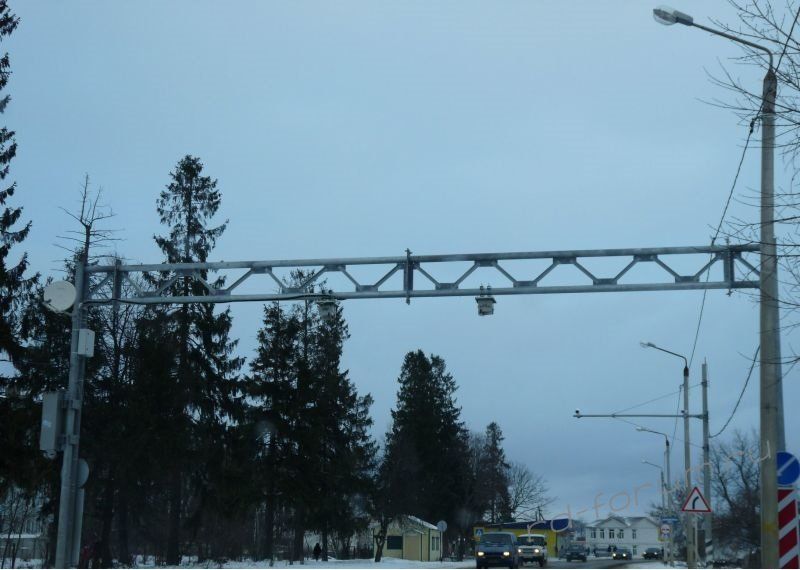

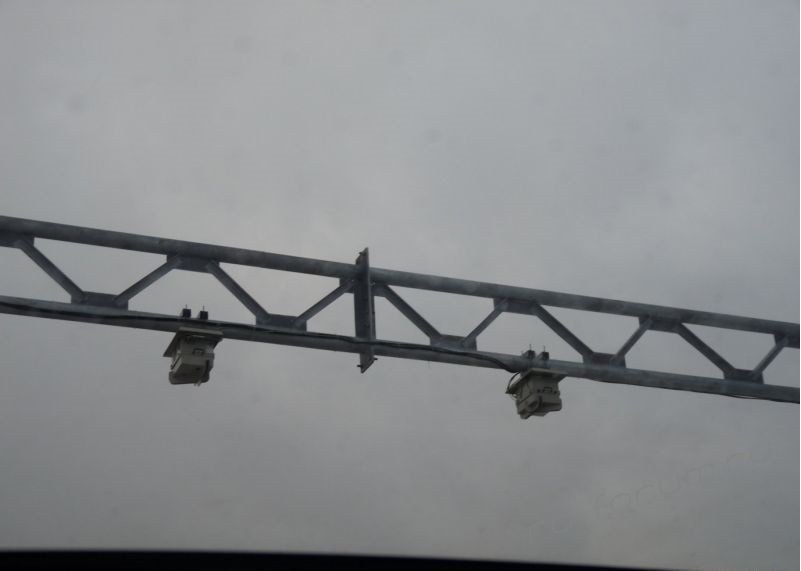

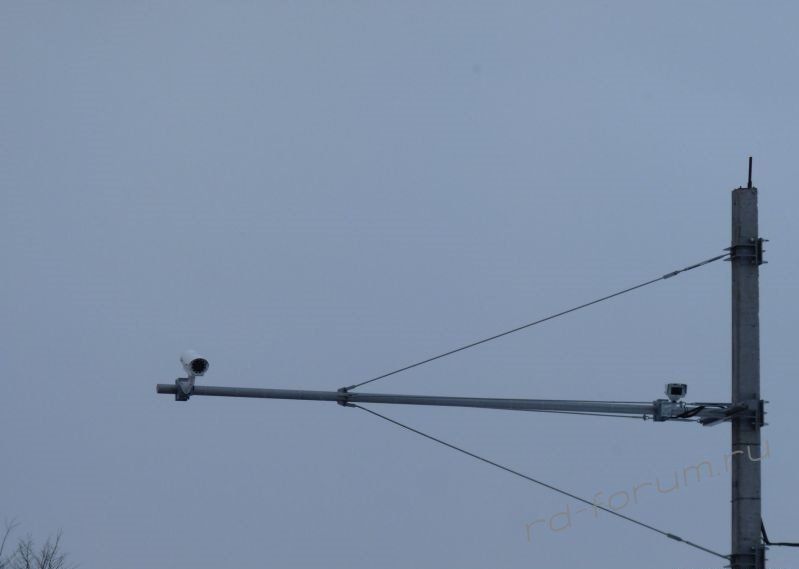

  11. очередняя весовая дрянь в Тульской области


    1.jpg 2.jpg 3.jpg 4.jpg

  12. Штрафы за перегруз получал уже кто-нибудь?

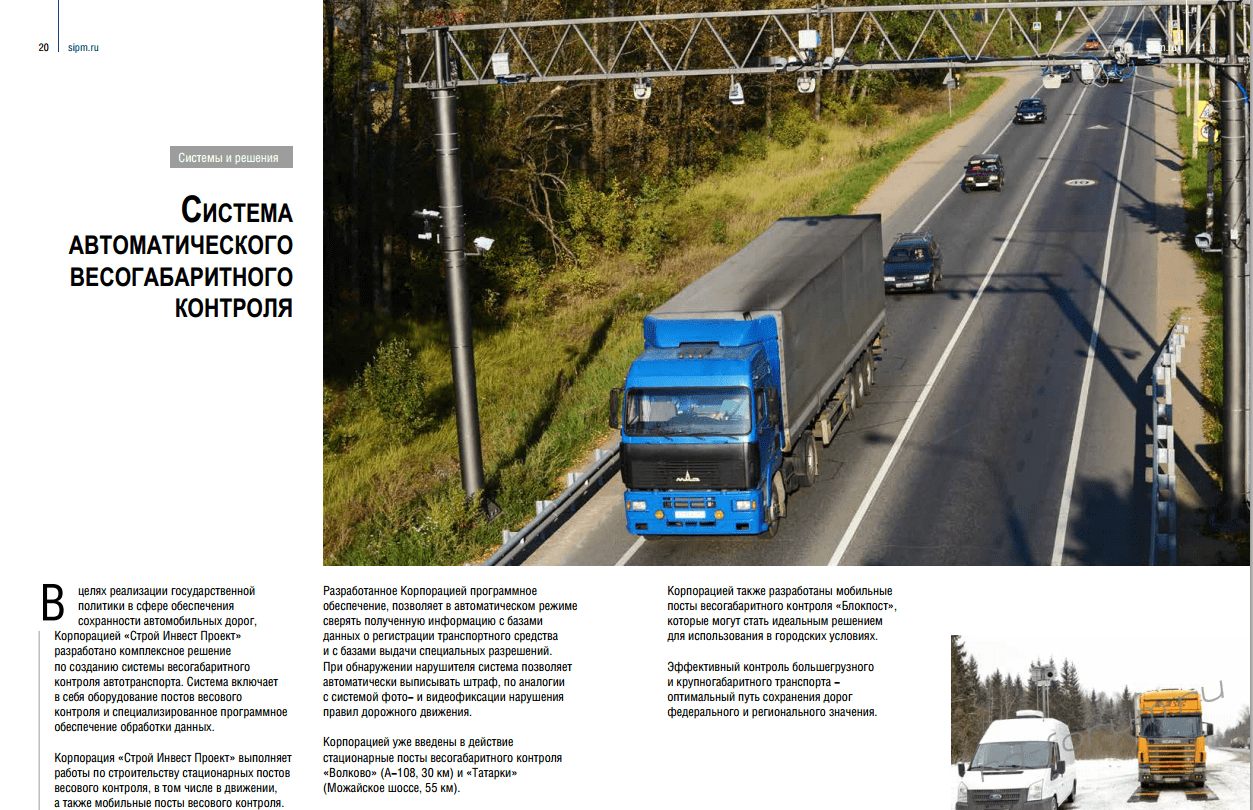

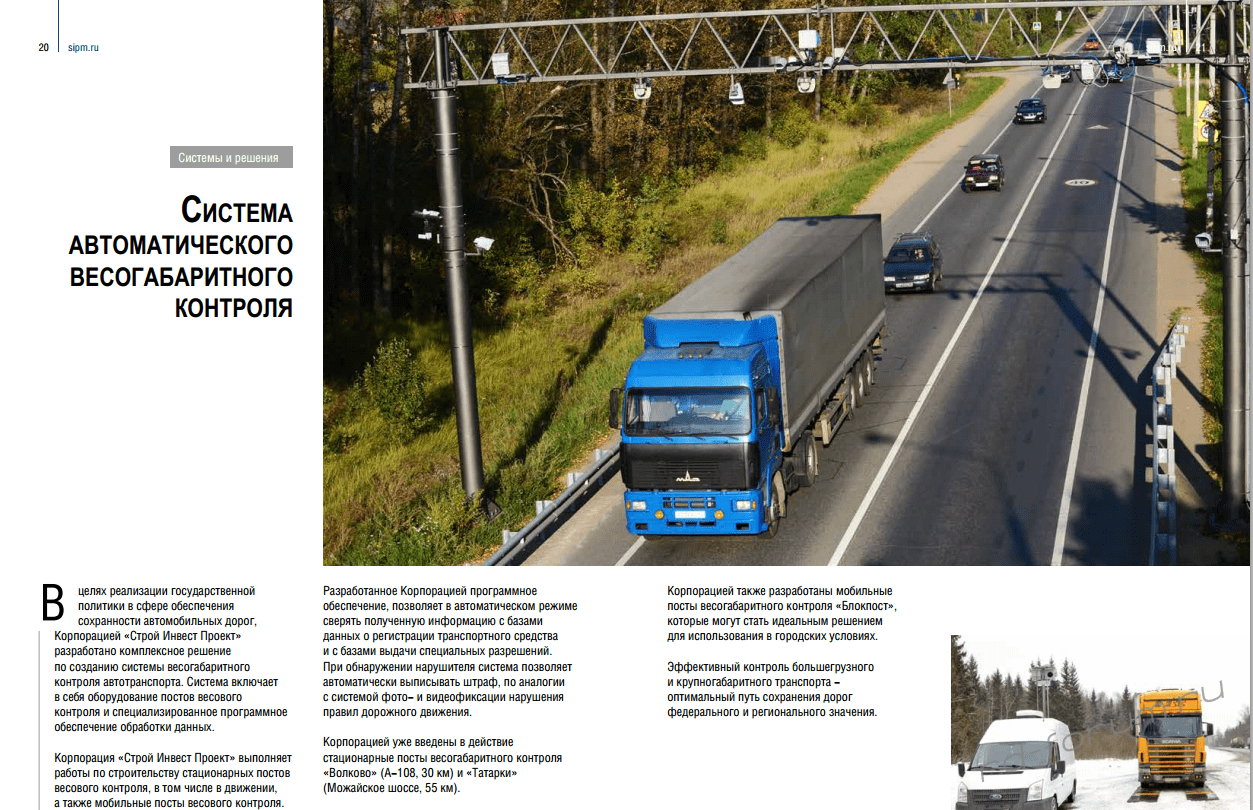

  13. Вот добавлю еще описание : Комплексы измерительные автоматического весового и габаритного контроля "Авакс"от компании производителя «Строй Инвест Проект М»


    Вложения:

    • Полезно! Полезно! x 3
  14. #15 МАК-СИМ, 16 сен 2015
    Последнее редактирование: 16 сен 2015
    Штраф за перегруз будут определять в автоматическом режиме.
    Благодаря уникальному автоматизированному комплексу, установленному и уже работающему на 55-м километре Можайского шоссе, появилась возможность автоматического определения габарита и веса грузового транспорта. Согласно данным, полученным от нового комплекса, результаты взвешивания более чем удручающие: из 10 грузовиков 8 «отличились» перегрузом. Этот перегруз маленьким точно не назовешь, ведь в определенных машинах он был равен около 300 процентам. Это значит, что допустимый согласно техническим требованиям лимит превышен в три раза:
    http://www.transdialog.ru/news/73
    Система весового контроля транспорта успешно работает на Можайском шоссе:
    http://odin.ru/news/?id=40157&m=-1
    Есть и юридические проблемы. Сейчас никто писем счастья с этого комплекса никому не направляет. Пока просто нарабатывается статистика. Да и направлять их пока бессмысленно. Дело в том, что согласно Кодексу об административных правонарушениях, штраф должен направляться собственнику автомобиля, при этом назначаться по минимальной планке. А сейчас минимальная планка по статье за перегруз - это 2,5 тысячи рублей.Как сообщил корреспонденту "РГ" заместитель директора департамента государственной политики в области дорожного хозяйства министерства транспорта Сергей Соболев, сейчас разработан проект поправок в КоАП, он находится на согласовании в правительстве. В нем предлагается установить градацию ответственности за перегруз в зависимости от того, насколько автомобиль перегружен. За перегруз 10 процентов - один штраф, 50 процентов - другой, 100 процентов - третий. Предполагается, что в этом случае минимальный штраф будет уже 150 тысяч рублей, а максимальный - полмиллиона рублей. Это уже позволит сделать работу автоматизированных комплексов эффективной:
    http://rg.ru/2014/07/03/gruzoviki-site.html


    Вложения:

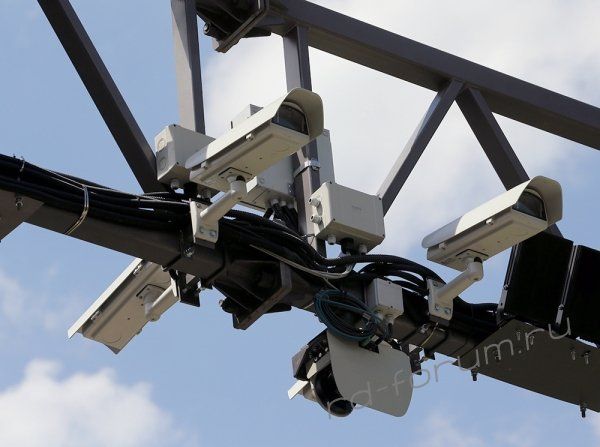

    • 2_31cdc154.jpg
      Размер файла:
      43,4 КБ
      Просмотров:
      246
  15. #16 Simafor, 28 сен 2015
    Последнее редактирование: 28 сен 2015

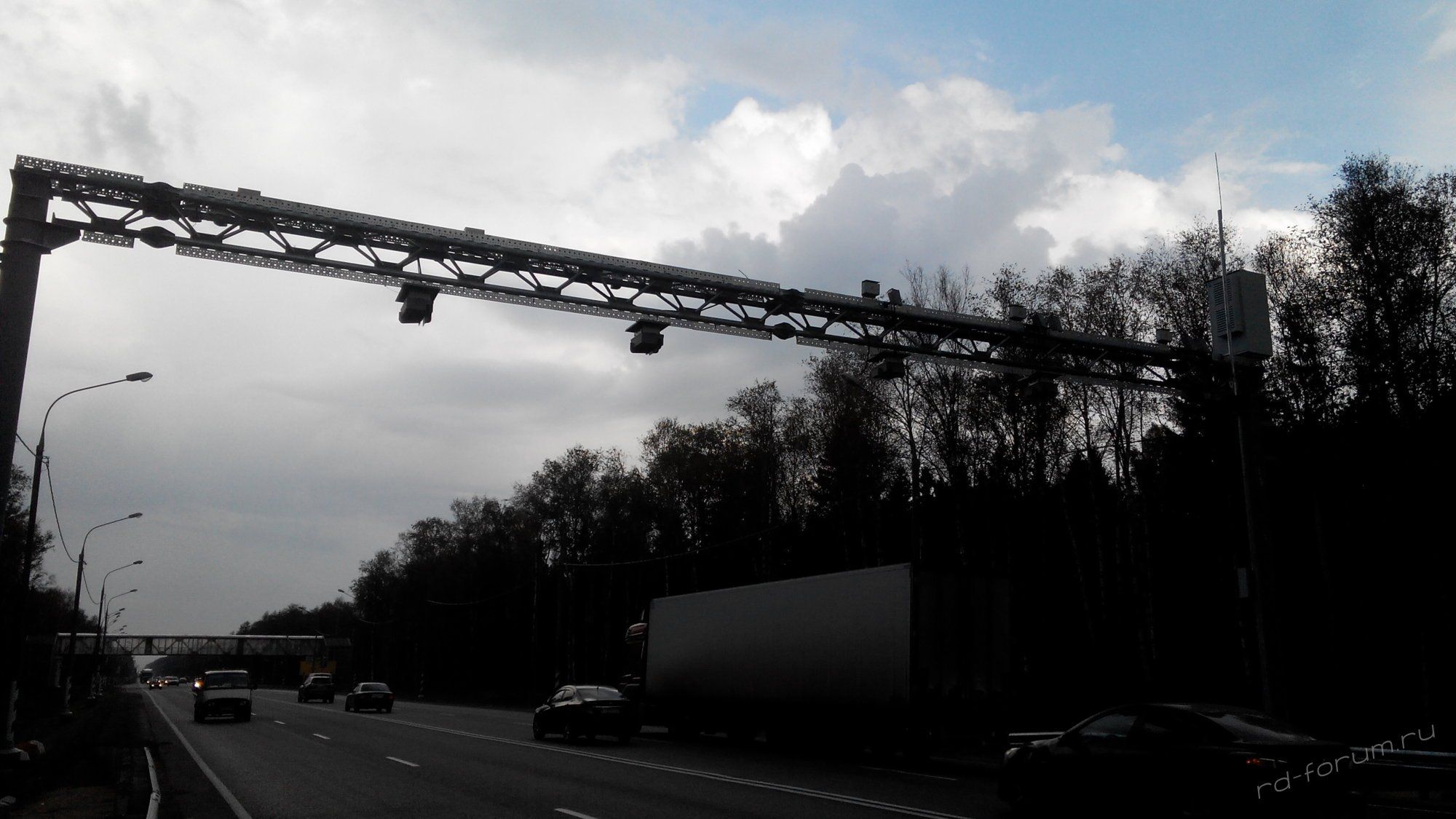

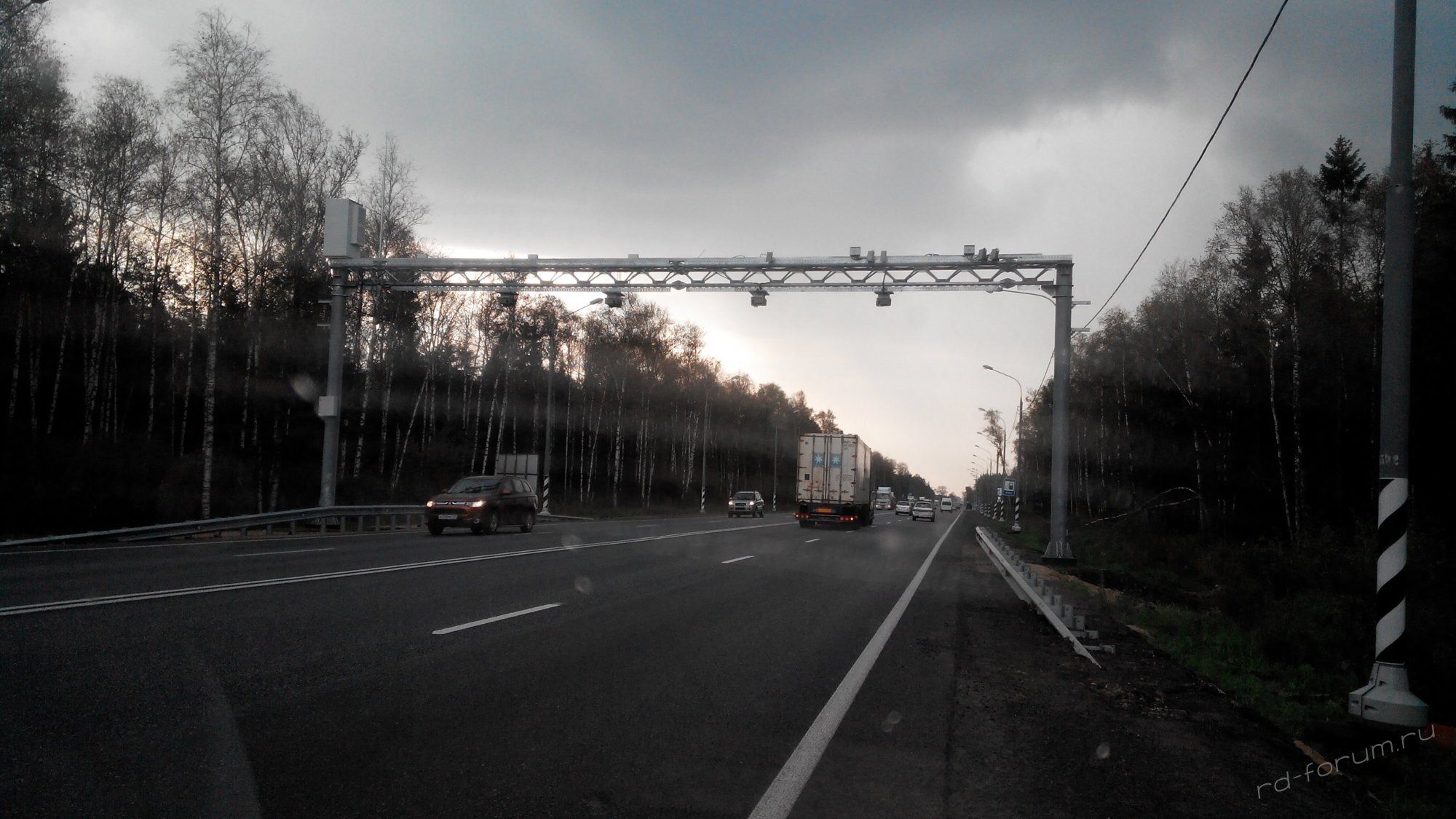

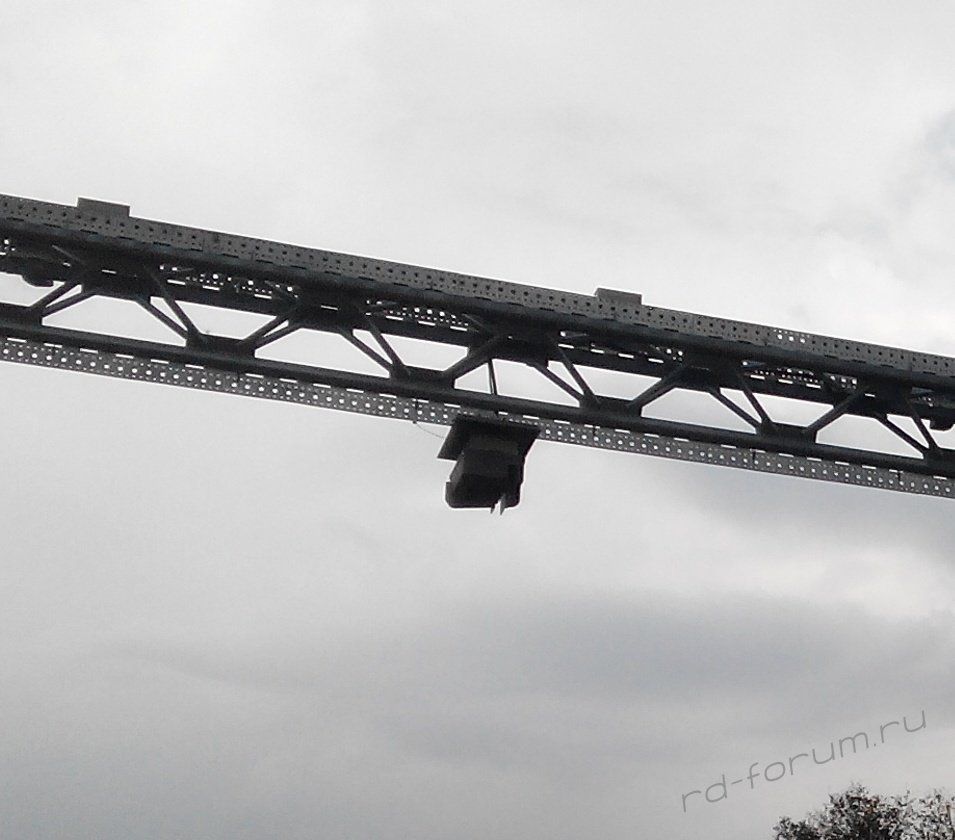

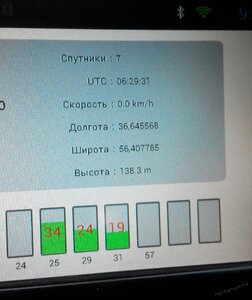

    20150927092949.jpg 20150927092916 - копия.jpg 20150927092743.jpg М10, Ленинградское шоссе 56.407785,36.645568 Неделю назад начинали установку, что за система не знаю. Похоже еще не запустили. Ограничение 90 км. 20150927092743.jpg 20150927092916.jpg .

  16. #17 UNECE, 1 окт 2015
    Последнее редактирование: 1 окт 2015
    в тему
    http://regulation.gov.ru/projects#npa=12765
    на портале проектов НПА по ссылке последняя информация о данном проекте по этапу "размещение текста проекта"
    Ради интереса можно сравнить метрологические требования к СИ в приказе (проекте) Минтранса и метрологические параметры вышеуказанных комплексов.

    Указанный проект в статус НПА пока не перешел, возможно в связи с тем что по Приказу Минтранса России от 03.04.2015 № 147 Об утверждении Плана нормотворческой деятельности Министерства транспорта Российской Федерации на 2015 год
    согласно п.77 Приказ Минтранса России "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений в сфере транспорта" запланирован только на IV квартал 2015 г.

    очевидно сначала должен быть утвержден перечень измерений, а уже потом метрологические требования к СИ


    Вложения:

    • Полезно! Полезно! x 2
  17. На дорогах России завершилась недельная всероссийская акция "На дорогу-без перегруза!":
    http://tv.m24.ru/videos/84879

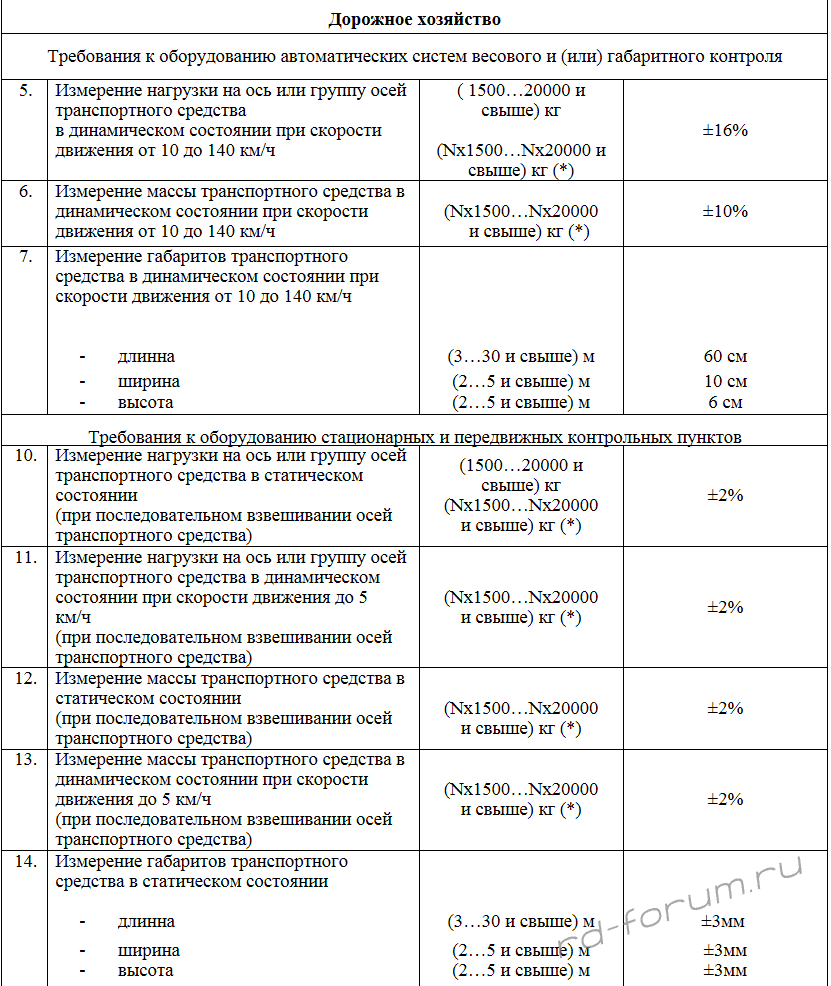

  18. А вот и новый упомянутый выше проект Приказа Минтранса Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним, в том числе показателей точности
    в сфере транспорта
    http://regulation.gov.ru/projects#npa=23429

    метрологические требования к измерениям Минтранс проект приказа.png


    Вложения:

    • Полезно! Полезно! x 4
    • Нравится Нравится x 1

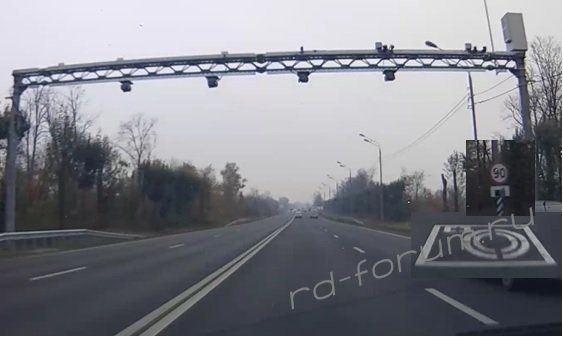

  19. на М5 поставили новые камеры (не знаю как обзываются, соответственно прошу добавить в базу и перенести в нужную тему) в двух местах:
    1. 55.258029, 38.514300 (контроль скорости в оба направления, ограничение 90 км\ч)
    2. 55.415618, 38.249306 (контроль скорости в оба направления, ограничение 60 км\ч (кольцо Московское Малое, Бронницы, Московская область)
    РД на них никак не реагирует((

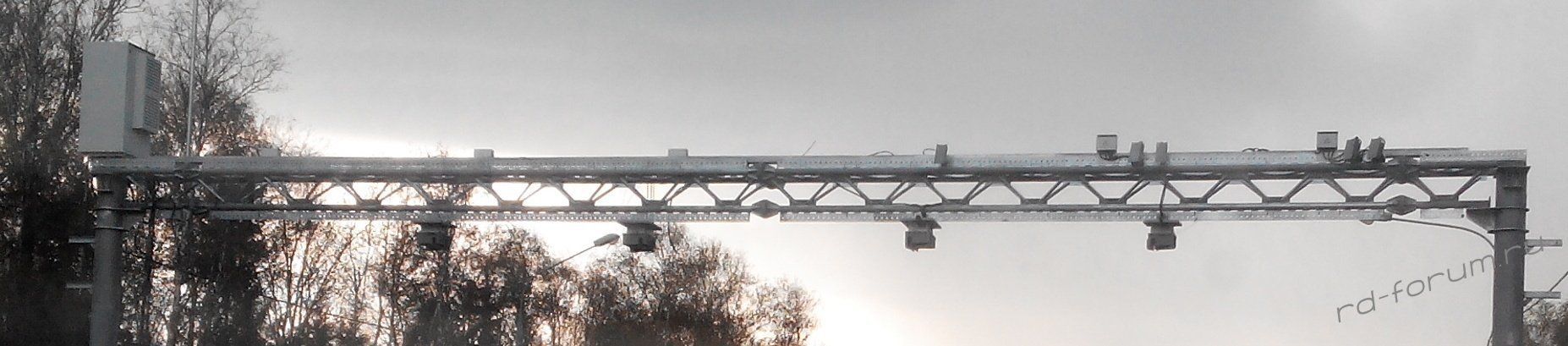

    вот такая мандула:


    Вложения:
