Схема провода питания для V940a, Rx-65 и Escort 8500

[Александр]

Кто подскажет, почему там четыре провода? Два провода понятно, что + и - ,а другие два зачем?



[Farnsworth]

Re: Bel Vector 940a

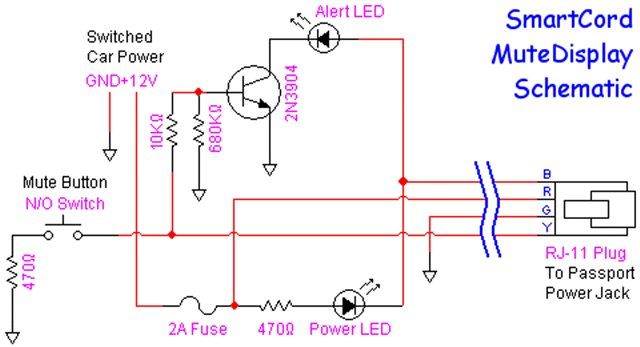

Александр, Кабель питания SmartPlug™
Выкладывали тут эту схемку, побаяню.



[Александр]

Re: Bel Vector 940a

Александр, Кабель питания SmartPlug™
Выкладывали тут эту схемку, побаяню.

А можно схему попроще,просто от перепадов напряжения и если возможно от помех электро сети авто(если они есть сети).Если не затруднит то выложите такую.



[Farnsworth]

Александр, Эта схема не защищает от перепадов напряжения и помех электро сети. Там РД просто подключен к бортовому питанию через предохранитель в 2 Ампера (так нарисовано на схеме).
Эта схема нужна для того, что-бы на штекере который вставляется в прикуриватель, моргал индикатор тревоги и можно было нажать на этом штекере кнопку и отключить звуковой сигнал тревоги на РД.
Что бы не тянуться если РД установлен далеко.

Надо посмотреть где в прозрачном штекере у штатного шнура, красный и зеленый провод.
Красный это +
Зеленый это - или масса.
Взять двужильный телефонный провод, посмотреть что-бы цвета проводов в штекере который будет вставляться в РД, были как у штатного прозрачного штекера, и подключить к автомобильной проводке.
Тут еще писал про телефонные шнуры.
https://www.rd-forum.ru/10146-post168.html

Я так подключал Эскорт напрямую к плафону освещения.



[Александр]

Александр, Эта схема не защищает от перепадов напряжения и помех электро сети. Там РД просто подключен к бортовому питанию через предохранитель в 2 Ампера (так нарисовано на схеме).
Эта схема нужна для того, что-бы на штекере который вставляется в прикуриватель, моргал индикатор тревоги и можно было нажать на этом штекере кнопку и отключить звуковой сигнал тревоги на РД.
Что бы не тянуться если РД установлен далеко.

Надо посмотреть где в прозрачном штекере у штатного шнура, красный и зеленый провод.
Красный это +
Зеленый это - или масса.
Взять двужильный телефонный провод, посмотреть что-бы цвета проводов в штекере который будет вставляться в РД, были как у штатного прозрачного штекера, и подключить к автомобильной проводке.
Тут еще писал про телефонные шнуры.
https://www.rd-forum.ru/10146-post168.html

Я так подключал Эскорт напрямую к плафону освещения.

Это понятно.Я уже нашел телефонный провод и подключил напрямую.А мне бы хотелось,как я писал выше,если это возможно.



[Farnsworth]

Александр,
От перепадов напряжения в РД есть свой стабилизатор напряжения.
При исправном генераторе и аккумуляторе перепады напряжения в пределах нормы.

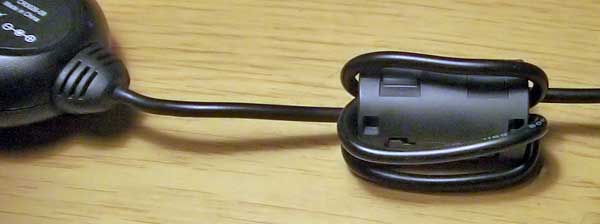

От помех купить ферритовые раскрывающиеся бочонки и надеть их на шнур РД, а лучше сделать несколько витков, шнуром на бочонке.

У меня блок питания видеорегистратора давал помеху на радио, намотал несколько витков на бочонке, помеха пропала.



[Александр]

Александр,
От перепадов напряжения в РД есть свой стабилизатор напряжения.
При исправном генераторе и аккумуляторе перепады напряжения в пределах нормы.
От помех купить ферритовые раскрывающиеся бочонки и надеть их на шнур РД, а лучше сделать несколько витков, шнуром на бочонке.

У меня блок питания видеорегистратора давал помеху на радио, намотал несколько витков на бочонке помеха пропала.

А подскажи где такие продают?



[cdrawn]

в магазинах электроники, вестимо



[Александр]

в магазинах электроники, вестимо

Типа Эльдорадо?



[cdrawn]

Нет-нет, типа чип-дип или аналогичный магазин электронных компонентов. Там где микросхемы, конденсаторы и прочее... у нас есть свой, уверен что и в вашем городе есть.



[Александр]

Нашел где взять.А подскажите какого размера он нужен(или диаметра)?И кстати мне в магазине ответили что называется не бочонок а ванночка и что на снижение помех никак не влияет :-S.



[Farnsworth]

называется не бочонок а ванночка

Это везде по разному называется, местный диалект электросленга.
Помехи они разные бывают, фон от домашней электросети этот фильтр не уберет, а импульсные помехи уберет.
Брать побольше размером и мотать на нем чем больше витков влезет, тем лучше.

В Вистлерах, Старах, Шоми есть такие фильтры, только маленькие.
Намотаны на маленьком ферритовом колечке.



[Александр]

Взял я сегодня ферритовое кольцо с индуктивностью 7,5гн и 0,86гн уже с намотаным проводом,и прикуруил к +,детектор пишет что не хватает напряжения.Или нужны именно ванночки?



[Александр]

Пошел сдал эти кольца,и купил бочонки.Теперь появились следующие вопросы. 1.Их нужно ставить на плюс и минус?
2.Провод наматывать изолированный?
3.Провод любого сечения?



[Farnsworth]

Мотать надо сразу двумя проводами, на одном бочонке.
В шнуре питания эти два провода и есть.
В принципе этот бочонок просто одевается на шнур питания,

если сделать два или три витка этого будет достаточно.

Сечение провода зависит от потребляемого РД-ом тока. Если сечение слишком маленькое, то на нем будет теряться часть напряжения и РД-у будет не хватать напряжения питания.
Посмотреть какое сечение у штатного провода, такое и использовать.



[стингер]

Хочу 940а под зеркалом повесить и подвести питание от плафона освещения.Появились некоторые вопросы:
1. Нужно ли предохранитель цеплять на + провод (вроде как 2А) или у него свой пред внутри есть?
2. Не будет навигатор мешать работе РД?



[mono]

Навигатор не должен никак мешать.



[Михаил]

Хочу 940а под зеркалом повесить и подвести питание от плафона освещения.Появились некоторые вопросы:
1. Нужно ли предохранитель цеплять на + провод (вроде как 2А) или у него свой пред внутри есть?
2. Не будет навигатор мешать работе РД?

Не помешает. Цепь, конечно, защищена, но вот каким предохранителем?...



[Genacc]

А если что коротнёт, как я понял сгорит предохранитель(FUSE)
а он на плате распаян или просто вставлен корус...
если на плате то как его менять и где взять?
Просто в ДВДшном когда сгорел просто отвентил и заменил,
а тут целая схема.
Может кто просвятит?



[Farnsworth]

а он на плате распаян или просто вставлен корус...

Он в той детали которую вставляют в прикуриватель.
