Модифицированный Whistler PRO 68 SE

Тема в разделе "Видео работы радар-детекторов (антирадаров)", создана пользователем Elmixa, 10 июл 2010.

  1. Модифицированный Whistler PRO 68 SE радар детектор с доработанным лазерным приемником против неизвестного мне прибора - предположительно "Амата". Проехал быстро и рассмотреть времени не было. Объективы у прибора расположены по вертикали, стоял на треноге. Про идею доработки лазер-детектора я уже писал:

  2. Скорее всего, это была подсветка лазера, чтобы точно навести луч. Сам лазер работает в ИК-диапазоне, так что его вспышку можно увидеть ночью например, на видеорегистраторе, снимающим в ИК-диапазоне.

    Кстати, сработка - за 220 м. На этом расстоянии номера уже видны, так что сработка детектора означает, что ты попал. Менты тоже хитрые - зря патроны не тратят.:)

  3. Это еще что за подсветка?

    Видекамера это не человеческий глаз, у нее другая чувствительность к излучениям разных диапазонов света.

  4. Невооруженным глазом свечение не видно, только на записи. Скорее всего камера видеорегистратора видит ИК диапазон. Если это Амата, то у нее
    границы распознавания номерного знака 20-250м
    http://www.fcp-pbdd.ru/tech_obdd/experience/detail.php?BLOCK=88&ID=12494
    так что может есть еще шанс оттормозиться.

  5. Странно как то,сначала идет звук детектора а потом вспышка радара.

  6. Камера на лобовом стекле по центру на присоске стояла, радар- детектор чуть правее. Может из-за этого, учитывая, что луч лазера между столбов направлен.

  7. А вообще, ребята - новости чудесные. Судя по всему, Амата имеет все шансы стать более массовым аппаратом чем ЛИСД, и если вистлеры его берут - это супер.

  8. Этот вистлер переделывался специально под ЛИСД, срабатывает на очень короткие импульсы лазера. Неизвестно, как повел бы себя серийный прибор.

  9. Вах, отоноче, Михалыч! :) и в чем суть доработок?

  10. Суть доработки в удлиннении импульсов, поступающих с фотоприемника. Реализуется с помощью одновибратора, запускаемого коротким импульсом и выдающим длинный. Схема выполнена на небольшой макетной плате. Всё уместилось в штатном корпусе.

  11. Интересно... а схемку можно посмотреть?

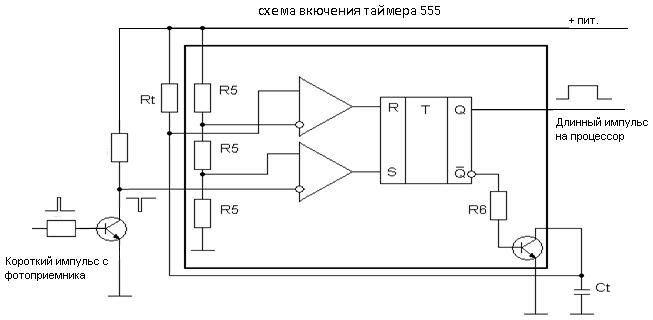

  12. Используется таймер 555, включенный по схеме одновибратора. Примерная схема во вложении.


    Вложения:

    • odnovibr1.JPG
      Размер файла:
      22,9 КБ
      Просмотров:
      1.002
    • Спасибо! Спасибо! x 2
  13. АМАТУ при ее рабочем диапазоне 905 нм вистлер и без переделки должен вообще то ловить!:dirol:

  14. С этими нанометрами все как помешались... кроме частоты волны лазера есть характеристики измерительной посылки.

  15. Спасибо. А зачем транзистор на входе? Не раскачается 555 без него?

  16. Транзистор любой подойдет, он нужен не для раскачки, а для инвертирования полярности входного импульса. Данный экземпляр транзистора выпаян с платы дохлого принтера. Главное, чтобы был n-p-n структуры.

    • Спасибо! Спасибо! x 1
  17. А эту схемку можно не только в Whisler впаять, а и, к примеру, в Sho-me 520 тоже?:)

  18. Признаюсь честно, кроме вистлера своего свежекупленного, другие модели не ковырял. Впаять скорее всего можно, только надо смотреть куда впаивать, в каждой модели по-своему плата сделана, точки подключения другими будут, в них может отличаться уровень или полярность сигнала с фотоприемника.
    Для вистлера фото во вложении. Плата мекетная, так что выглядит немного неэстетично :)


    Вложения:

    • odnovibr.JPG
      Размер файла:
      112,2 КБ
      Просмотров:
      880
    • Спасибо! Спасибо! x 1

  19. Я правильно понял, что надо найти путь сигнала от фотоприемника к микросхеме, разорвать его и в разрыв впаять схемку, ну и питание к схемке подать?

  20. Да, правильно, так и сделано.Справа внизу два провода это вход и выход вышеприведенной схемы. Изначально там стоял резистор, который я выпаял. Через него сигнал шел от фотоприемника к процессору.Слева чуть выше провода питания. Более подробно о таймере 555:
    стр. 9 и 10 даташита на 555 таймер:
    http://pdf1.alldatasheet.com/datasheet-pdf/view/161279/TI/NE555.html
    как раз наш случай.
    также смотрите программу рассчета 555 http://www.schematica.com/555_Timer_design/555_Timer_Free.htm
    Для проверки радар-детекторов на короткие импульсы советую собрать имитатор,схему которого я уже выкладывал
    https://www.rd-forum.ru/attachments...23059-problema-s-priyomom-lazera-rd-sxema.jpg

    • Спасибо! Спасибо! x 2
