Цветной дисплей Valentine one

[Exios]

По цветам:
15451 - Желтый
18665 - Зеленый
10291 - Синий
15497 - резистор



[Exios]

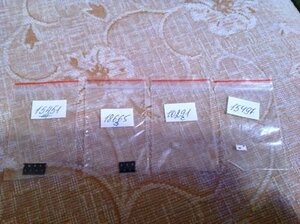

Фото номеров и цветов


Sent from my new iPad 4G LTE using Tapatalk HD



[nemec65]

Фото номеров и цветов


Sent from my new iPad 4G LTE using Tapatalk HD

еще вопрос -световоды надо обратно ставить ??я таки думаю что да,но спрашиваю для так.
паять буду сразу дисплей и Валентин -точнее паять будет товарищь-потому как я могу только по проктологической части использовать его.:-[
потому как руки сильно большие а глаза сильно слепые.и паяльник самый маленький 60 ватт



[nemec65]

смотрел другую фотку доп дисплея https://skitch.com/exios/fdwnx/dsc02250
тут все крупнее и видно что паялись сопротивления все три

Там ничего не паялось, все заводское. Просто цвета подрисованы.

---------- Post added at 01:56 ---------- Previous post was at 01:55 ----------

На счет отсылки, мне тоже один раз ничего не пришло - потерялось письмо (Почта России)

сижу и глючу-т.е на дополнительном дисплее паяются только светодиоды без сопротивлений =-O
жажду квалифицированного ответа-а то зависну*WALL**WALL**WALL*или перегорю (прошу учесть ,что мои познания в радиоэлектронике-ограничиваются умением сперетьлампочку в соседнем подьезде)



[Exios]

сижу и глючу-т.е на дополнительном дисплее паяются только светодиоды без сопротивлений =-O
жажду квалифицированного ответа-а то зависну*WALL**WALL**WALL*или перегорю (прошу учесть ,что мои познания в радиоэлектронике-ограничиваются умением сперетьлампочку в соседнем подьезде)

Выше в теме Excalibur отписался на счет доп дисплея

судя по проводникам от соседних светодиодов, например зелёный (по новому) светодиод "Х" диапазона, то отчётливо видно, что он соединён с последним светодиодом шкалы уровня сигнала, да ещё и идёт на семисегментный индикатор.
Это может означать только одно - в данной схеме используется т.н. "динамическая индикация", а это означает, что для двух светодиодов и одного из сегментов индикатора, используется один общий резистор
Это плохо, т.к. изменяя резистор для "синего" изменится яркость и для остальных, т.е. производить замену нельзя, т.е. синий будет светить не очень ярко



[mel26]

фотку доп дисплея https://skitch.com/exios/fdwnx/dsc02250

а сопротивление тут какое перепаять надо?

---------- Post added at 16:30 ---------- Previous post was at 16:28 ----------

Все пришел мой конверт
спасибо БОЛЬШОЕ Excalibur.*DRINK*
Настоящий друг


щас буду звонить электронщику.


---------- Post added at 16:38 ---------- Previous post was at 16:30 ----------

Сообщение от Excalibur Посмотреть сообщение судя по проводникам от соседних светодиодов, например зелёный (по новому) светодиод "Х" диапазона, то отчётливо видно, что он соединён с последним светодиодом шкалы уровня сигнала, да ещё и идёт на семисегментный индикатор. Это может означать только одно - в данной схеме используется т.н. "динамическая индикация", а это означает, что для двух светодиодов и одного из сегментов индикатора, используется один общий резистор Это плохо, т.к. изменяя резистор для "синего" изменится яркость и для остальных, т.е. производить замену нельзя, т.е. синий будет светить не очень ярко

т.е. не надо сопротивление менять?только диоды?



[Exios]

mel26, синий и резистор в доп дисплей не ставь - и будет хорошо



[mel26]

а я с синим хочу:dirol:



[Exios]

Если заменишь резистор то упадет яркость у других диодов, если просто поставишь синий без резистора то будет светить слабо.



[mel26]

будет светить слабо

ну лучше пусть слабо светит.все равно лазеров нету.
а если резистор поставить.то синий ярко будет.а остальные тускло?



[Exios]

Угу =)


Sent from my new iPad 4G LTE using Tapatalk HD



[mel26]

http://fullcolordefense.com/main_CD2.html

а че тут как хорошо?



[Exios]

Ну нужно вскрыть этот оригинал и посмотреть какой они диод туда засунулии резистор, спросите лучше на счет голубого у Экскалибура, он более в этих диодах с резисторами шарит, может он Вам новые диоды послал, хотя я сомневаюсь, скорее всего такие же


Sent from my new iPad 4G LTE using Tapatalk HD



[nemec65]

Ну нужно вскрыть этот оригинал и посмотреть какой они диод туда засунулии резистор, спросите лучше на счет голубого у Экскалибура, он более в этих диодах с резисторами шарит, может он Вам новые диоды послал, хотя я сомневаюсь, скорее всего такие же


Sent from my new iPad 4G LTE using Tapatalk HD

ну наверное можно просто на "соплю" повесить на синий диод резистор ,а остальные сделать прямо ,что бы только на синий работал резистор.



[mel26]

поменял диоды.без резистора.
все очень хорошо светят.
синий чуть-чуть ярче.ну это заметно только при входе в настройки,когда все горят.
т.е. все нормально.можно и без сопротивления.



[Сергей]

Скиньте видео, посмотрим на вашу красоту.



[mel26]

ок.вечером постараюсь



[mel26]

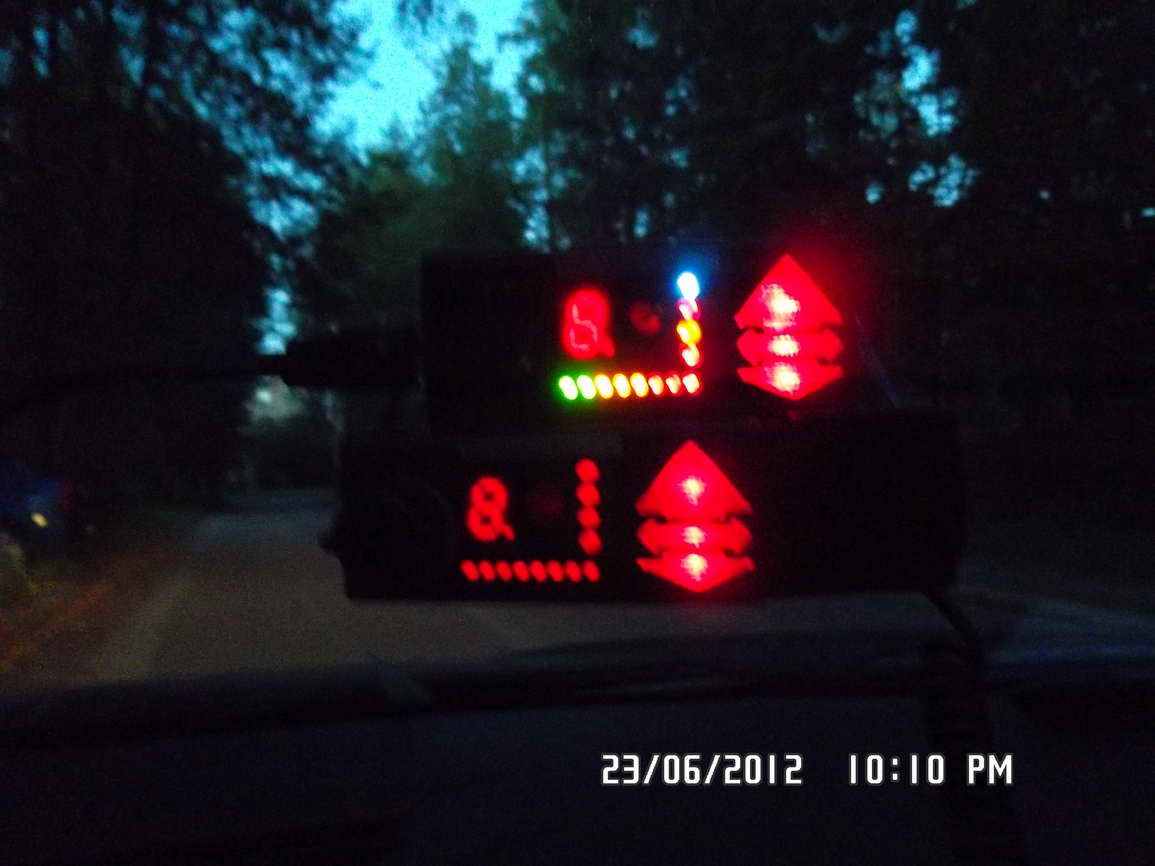

Вот примерно так.
только линзы слепят объектив.получается расплывчато.на видео и на фото.днем еще более менее фоткается получше.



[Exios]

Только текста вижу насяльника!
Sent from my new iPad 4G LTE using Tapatalk HD



[mel26]

только диапазоны немного не так.перепаяю.хотел опасные (К и Х) красными оставить.не так поняли друг друга с электронщиком. КА красный получился
