Радар и GPS

[burai]

maikllll, спасибо. Я это пробовал. Хотелось бы запустить русскоязычную и русскоговорящую программу. По моему а Вас это получалось?



[maikllll]

burai,
Попробуй вот это качнуть, вроде на русском http://depositfiles.com/files/tj262x3kr
Описание - http://bellfort.com.ua/index.php?option=com_kunena&Itemid=59&func=view&id=40&catid=12#40



[Sergill]

Все таки вскрыл сегодня радар и расковырял провод.
На плате радара 1-+5В, на 2 и на 4 заведены через резисторы 1к - +5В, 5 - земля, 3 - пустой. Т.е. не о каком полноценном USB говорить нельзя, так как данные в USB передаются  по 2 и 3 контактам.
Теперь провод - на белом конце 1 - +5В, 5 - земля, 4 провод идет на 2 контакт черного штекера. На черном 4 замыкается с 5 с землей, 1 - +5В.
В соответствии со спецификацией USB при подаче на 4 контакт земли (минуса) устройство навигатор должен переходить в режим хоста и управлять устройствами.
Только непонятно как происходит его связь с радаром по одному проводу?



[ThinkPad]

Только непонятно как происходит его связь с радаром по одному проводу?

Хм.... точно спецификацию не помню ЮСБ, но там вроде обычный последовательный протокол... одна линия прием, другая передача....
Видимо прием не задействован в данном РД, он только передает данные...
Ну и соответственно диапазоны с навигатора на данном РД отключить не получиться...



[ThinkPad]

а нет.... обманул по обеим проводам сигнал идет...

Информационные сигналы и питающее напряжение 5В передаются по четырехпроводному кабелю. Для сигнала используется дифференциальный способ передачи по двум проводам D+ и D-. Уровни сигналов передатчиков в статическом режиме должны быть ниже 0.3 В( низкий уровень) или выше 2.8 В (высокий уровень). Приемники должны выдерживать входное напряжение в пределах -0.5...+3.8 В. Передатчики должны иметь возможность перехода в высокоимпедансное состояние для обеспечения двунаправленной полудуплексной передачи данных по одной паре проводов.
Передача по двум проводам не ограничивается лишь дифференциальными сигналами. Кроме дифференциального приемника, каждое устройство имеет и линейные приемники сигналов D+ и D- , а передатчики этих линий управляются индивидуально. Это позволяет различать множество состояний линии, используемых для организации аппаратного интерфейса. Состояния Diff0 и Diff1 определяются по разности потенциалов на линиях D+ и D- более 200 мВ при условии, что на одной из них потенциал выше порога срабатывания VSE. Состояние, при котором на обоих входах D+ и D- присутствует низкий уровень называется линейным нулем (SE0 - single-ended zero). Интерфейс определяет следующие состояния:
° Data J State и Data K State - состояния передаваемого бита ( определяются через состояния Diff0 и Diff1).
° Idle State - пауза на шине.
° Resume State - сигнал "пробуждения" для вывода устройства из спящего режима.
° Start of Packet (SOP) - начало пакета( переход из "Idle" в "K").
° End of Packet (EOP) - конец пакета.
° Disconnect - устройство отключено от порта.
° Connect - устройство подключено к порту.
° Reset - сброс устройства.
Состояния определяются сочетаниями дифференциальных и линейных сигналов, для полной и низкой скоростей состояния Diff0 и Diff1 имеют противоположное назначение. В декодировании состояние Disconnect, Connect и Reset принимается во внимание и время нахождения линий (более 2.5 мс) в определенных состояниях.
Шина имеет два режима передачи. Полная скорость передачи сигналов USB составляет 12 Мбит/с, низкая - 1.5 Мбит/с. Для полной скорости используется экранированная витая пара с импедансом 90 Ом и длиной сегмента до 5 м, для низкой - невитой и неэкранированный кабель при длине сегмента до 3 м. Одна и та же система может использовать оба режима, переключение для устройств осуществляется прозрачно. Низкая скорость предназначена для работы с небольшим количеством устройств, не требующих высокой пропускной способности канала.
Скорость, используемая устройством, подключенным к конкретному порту определяется хабом по уровням сигналов на линиях D+ и D-, смещаемых нагрузочными резисторами R2 приемопередатчиков( рис 2.1, 2.2 ). Сигналы кодируются по методу NRZI ( Non Retur n To Zero Invert ) - при переходе сигнала из 0 в 1 сигнал NRZI не изменяется, а при переходе из 1 в 0 - изменяется на противоположный. Каждому пакету предшествует поле SYNC, позволяющее приемнику настроиться на частоту передатчика.
Кроме сигнальной пары кабель имеет линии VBus и GND для передачи питающего напряжения 5В к устройствам.

Рис 2.1 - Подключение полноскоростного устройства

Рис 2.2 - Подключение низкоскоростного устройства

Тогда не понятно совсем.... может не совсем правильно посмотрели??



[maikllll]

Ну и соответственно диапазоны с навигатора на данном РД отключить не получиться...

Где то уже писали, что диапазоны физически не отключаются, просто они в навигаторе программно (проги типа Р53_3) отключаются (сигнал приходит, а на экран не выводится).

Sergill
.....навигатор у меня старенький jj320.,
А питание у него как организовано? Через miniUSB?
У меня радар с навиком TreeLogic 5005 (в нем питание через miniUSB) работает, а с GN7000 (питание отдельно, miniUSB отдельно) не работает!

Поэтому "Видимо прием не задействован в данном РД, он только передает данные..." - вполне возможно!



[vdsem]

Всем добрый день . В ожидании РД с EBAY установил и запустил программу P53_5 на Phantom DVM 5004 HDi ( wince 5.0 ) . Правда не штатно , com port GPS на моем аппарате один , для организации еще одного порта (чтобы одновременно работали навигация и P53_5 ) нужно устанавливать программу GpsGate . Помучился с её установкой , не хватило мозгов и терпения , короче не установил GpsGate . Появилась идея подключить еще один приемник GPS , только USB , попробовал GT-100 через хаб , и о чудо , получил еще один порт с GPS . Программа работает нормально , лучше бы конечно русскую версию под разрешение 800х480 , но пока таковой не нашел .



[ThinkPad]

не установил GpsGate

Так там сложного то ничего нет вроде.... да и не нужна она.... USB сам создаст виртуальный COM порт когда РД подключишь...

лучше бы конечно русскую версию под разрешение 800х480 , но пока таковой не нашел .

И мне тоже такую надо Найдешь - поделись



[vdsem]

ThinkPad, Видимо прием не задействован в данном РД, он только передает данные..USB сам создаст виртуальный COM порт когда РД подключишь...как-то одно другому слегка противоречит . Поэтому практикуюсь с P53_5 на Phantom .
а "война план покажет ".



[ThinkPad]

USB сам создаст виртуальный COM порт когда РД подключишь..

Когда ты подключишь устройство USB, то его увидит винда.... ну и соответственно создаст для него виртуальный СОМ порт....



[vdsem]

Это то понятно для РД , но для программы нужен еще и порт GPS .



[ThinkPad]

vdsem, аааа, теперь понял...
кстати тогда у меня может быть проблема.... у меня в аппарате еще и гироскоп стоит.... придется винду тогда без гироскопа ставить.... да и датчик скорости тоже наверно придется отключить... тоже заведен в аппарат (что бы в туннелях работала навигация)



[vdsem]

ThinkPad,
Так наверное и GpsGate для работы всего этого одновременно стоит . Я на 4pda для ваших аппаратов про GpsGate как раз кое что и читал . А если GpsGate есть то
Gps порты можно вроде расширять .Хотя , если откровенно , то не знаком с программами "гироскоп" и "датчик скорости" .



[ThinkPad]

не знаком с программами "гироскоп" и "датчик скорости"

Это не программы Это железо внутри магнитолы
Магнитола Пионер AVIC F-900BТ
GpsGate там не стоит... но народ ставил для альтернативной навигации



[Sergill]

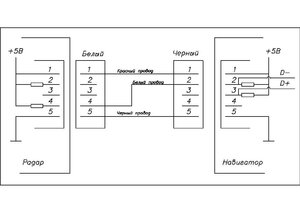

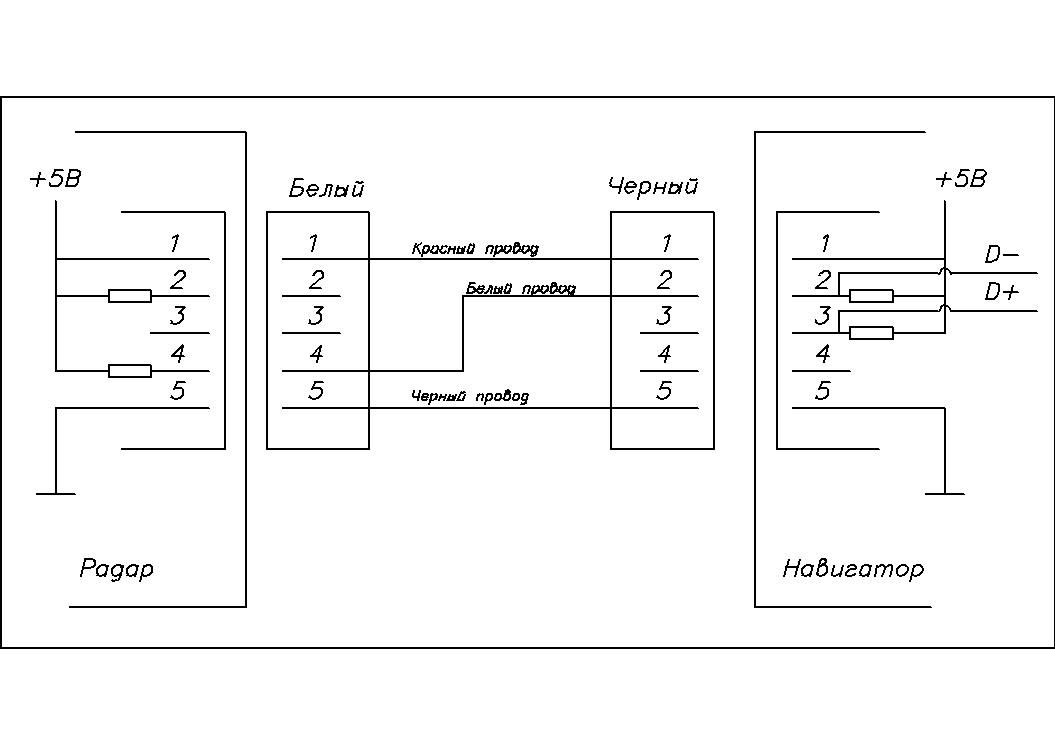

Чтобы было понятно нарисовал схему как подключается у меня.
Может быть китайцы на проводах экономят. Вроде нет тут никакой связи по USB.
Ребят подключите кто нибудь для окончательного разрешения вопроса радар к компьютеру. Даст ли нам радар pid и vid устройства, или скажет что оно неопознанно.
Питание в мой jj320 подается через USB.



[ThinkPad]

Вроде нет тут никакой связи по USB.

Если бы не было связи, то как тогда на навигаторе оповещения выводятся??



[maikllll]

Sergill,
Спасибо за схемку!
Надо попробовать разобрать навигатор и радар и "в лоб" соеденить контакты 4-2! (Это я про свой GN7000)



[Sergill]

Если бы не было связи, то как тогда на навигаторе оповещения выводятся??

Я имею ввиду usb соединение - должно быть 4 провода - так?



[ThinkPad]

Sergill, ну в идеальном случае да... или хотя бы три... два сигнальных (D+ и D-) и земля...
В самом плохом случае достаточно двух - земля и один из сигнальных (если кабель короткий)

Vdi - дифференциальное напряжение, это напряжение между выводами D+ и D-
Vd+ - линейное напряжение, это напряжение между Выводом D+ и GND
Vd- - линейное напряжение, это напряжение между Выводом D- и GND

Рис. 4.2. Гнезда USB: а - типа «А», б - типа «В» стандартное, в,г,д - миниатюрные типа «В»



[Sergill]

В самом плохом случае достаточно двух - земля и один из сигнальных (если кабель короткий)

Об этом я даже и не мог подумать. Теперь есть простор для размышления %). Т.е. разницы не будет ни какой по какому каналу перередавать по D+ или D-?

До этого никогда не видел устройств USB с одним сигнальным проводом.
