Доработка радар-детектора для приема радара СТРЕЛКА

[dragon]

- Сдается мне создатели Стрелки ввели в заблуждение народ !
Как же можно провести селекцию цели на дистанции 500м при ширине луча 25м-35м ? И что будет при макс дальности 1000м ?

Достаточно просто. Есть готовый математический аппарат , основанный на Фурье преобразовании, который позволяет сопровождать групповую цель по пеленгу с разделением



[Linkoln]

Достаточно просто. Есть готовый математический аппарат , основанный на Фурье преобразовании, который позволяет сопровождать групповую цель по пеленгу с разделением

Вопрос не в том что б сказать что на удалении 500м две цели с скоростью 20 и 40 м/с а вопрос где чья ? Система это решит когда цели разделяться !



[АнтиСтрелка]

Ну наконец-то зарегистрировался. Админам форума привет! :dirol:
(Полный игнор моих сообщений о проблемах при регистрации на форуме)

Готов всеми силами участвовать в проекте.

Признаться, уже подготовил вступительную речь, с целью поднять подобную тему. Но когда стал искать место (форум) где выступить с этим призывом нашел этот форум и эту тему.

Мы с коллегами занимаемся контрактной разработкой электроники. Опыта работы с ВЧ нету, но были проекты с лазерными дальномерами. Так что хоть и небольшое, но представление есть. Под боком есть монтажный участок. Из приборов есть только осциллограф, анализатора спектра нет.

Заказал V1 из америки. Как только приедет, готов препарировать на благо общества.

Признаться, я собирался начать с призыва организовать опрос посетителей форума на предмет востребованности такой разработки. Но т.к. тут уже речь идет о прототипе, то готов принять посильное участие в этих опытах. Схемку, с вашей помощью сварганим. В поле с осциллом выезд организуем.

Понимаю что возможно не в тему, но на всякий случай, если вдруг процессорной обработки будет не хватать, можем на ПЛИС почти что угодно реализовать. Но это так, на всякий случай, мало ли пригодится.

И еще, IMHO, указанная в самом начале себестоимость в 50 енотов довольно разумна. Понимаю, что хотелось бы меньше, но и так по мне так вполне даже ничего...



[dragon]

разные отражения дают разные метки. Большие/маленькие цели итд . Мотоцикл не сможет стать грузовиком, от него на той же дальности мощность отраженного сигнала меньше.



[Linkoln]

разные отражения дают разные метки. Большие/маленькие цели итд . Мотоцикл не сможет стать грузовиком, от него на той же дальности мощность отраженного сигнала меньше.

Вай- вай !
Савсем не убедил! ЭПР с геометрической площадью сравнивать низяяяя ! Маленький железный ломик даст такой сигнал!!
Что на радаре будеть как Боинг747!:-[
Мало того, а кто сказал что не может быть две фуры ?
Ну Порше по Москве вааще как грязи !



[dragon]

каждая цель дает свой отражающий пик, они у всех разные, даже если у лома будет как у боинга он уже уникален, а дальше в зоне видимости камеры уже анализ целей(опережения одного другим) с привязкой к ним скорости . Случай если летела за 200 бугатти и за 500м до стрелки встретила такую же и стала ехать рядом 50км/ч - это фанташтика



[Linkoln]

каждая цель дает свой отражающий пик, они у всех разные, даже если у лома будет как у боинга он уже уникален, а дальше в зоне видимости камеры уже анализ целей(опережения одного другим) с привязкой к ним скорости . Случай если летела за 200 бугатти и за 500м до стрелки встретила такую же и стала ехать рядом 50км/ч - это фанташтика

-А жигулей и Пассатор с Тойотами ?
В московских потоках ?
Это есть проблема даже для сурьезной армейской техники .
И цена которой --- мама не горюй !
А тут кто будет запоминать спектры отраженных сигналов в потоке ? Более того уже имеются сведения что если транспорт остановился по пути до 300м -400м до стрелки .
Она Просто теряет к нему интерес ! Даже если это нарушитель ! Он не доходит до точки видео обработки.
Мало того цели могут не просто разделяться . А входить в зону как групповая множественная !И потом разделяться с нормальной скоростью ! И на основании этого кому то придет штраф !



[Linkoln]

каждая цель дает свой отражающий пик, они у всех разные, даже если у лома будет как у боинга он уже уникален, а дальше в зоне видимости камеры уже анализ целей(опережения одного другим) с привязкой к ним скорости . Случай если летела за 200 бугатти и за 500м до стрелки встретила такую же и стала ехать рядом 50км/ч - это фанташтика

Что бы нарушить правила, жигелей с 85 км/ч более чем достаточно! А кто ехал 75 км/ч не виновен (почти) . ;-)
В пятно 35 м в три полосы штук шесть жигулей напихать моно с 75 км/ч .



[DED]

Есть предложение не распылять конкретную тему.
Сертификацию Стрелки, принципы локации, законность шрафов давайте оставим для общей темы по Стрелке.

Гораздо важнее сообщение от АнтиСтрелки с конкретным предложением организовать и провести необходимую работу!
Уважаемый АнтиСтрелка, готов поучаствовать в работах с теоретической и финансовой стороны. Хоть мне практическое обнаружение Стрелки не особо нужно (считаю более эффективным ее глушение), меня очень интересует теоретическаяя сторона задачи.
Для этой задачи не потребуется анализатор спектра, только цифровой запоминающий осцилограф с полосой не менее 100мГц.
Начинать надо с приобретения АД8318 и изготовления для нее качественной печатной платки с простым SMD обвесом.



[Exios]

Парни! Я с Вами!



[pentagon]

Все супер,но хотелось бы чтобы платка была небольшой и не требовала особых заморочек с подключением и настройкой.В идеале-тупо припаял пару проводков и готово!:-[



[DED]

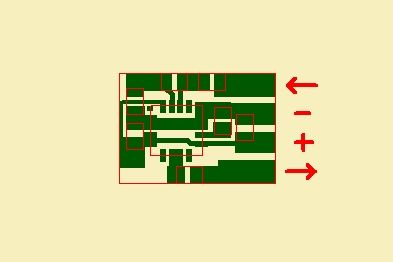

Развел нехитрую платку под фрагмент схемы с АД8318 (стр. 2 настоящей темы).
Если кто соберется делать, то сброшу на мыло файл в LAY формате.
Размер платы 12х8,5мм. Все SMD детали типоразмера 0805 (2х1,25мм). В боевом варианте платы детали можно вять меньшего типоразмера.
Питание +5В.
Вход подключается к выходу 1ПЧ (~1000мГц).
Выход к цифровому осцилографу.



[dab]

Начинать надо с приобретения АД8318 и изготовления для нее качественной печатной платки с простым SMD обвесом.

как и обещал -2 штуки AD8318ACPZ прибыли сегодня утром. можете забирать. мелкие такие, зараза. как их без станции паять-то? %)



[DED]

dab, спасибо! Первый шаг сделан.
АнтиСтрелка, у вас есть возможность сделать платку с LAY формата?
Я могу заказать, но будут готовы дней через 10.

dab, если не секрет по какой цене брали?



[АнтиСтрелка]

DED, а в чем разводили? Признаться не понятно по разcширению LAY.
Может сразу разведем всю схемку?
Понимаю что многое находится под вопросом. Как вариант предлагаю часть платы сделать в виде монтажки.
Или речь о том, что под экран влезает только AD8318?
Если делать в 4-х слоях, то 10 раб. дней нормальный срок заказа.
Причем обычно это называется "срочный" заказ.

Еще вопрос с 193ИЕ3 из вашего варианта схемы, DIP корпус как-то не очень смотрится. Может заменим на что-нибудь с поверхностным монтажом?

Осцил для полевых измерений с полосой 100МГц есть.
Есть и с полосой в 1ГГц, но за пределы конторы его вынести не дадут.



[DED]

АнтиСтрелка, я бы предложил такую очередность работ.
Я закажу несколько платок только с фрагментом печати для АД8318 и ее обвеса. Так будет быстрее.
Мне их передадут в ближайшие выходные. Сразу после праздников буду готов их передать на распайку.
Мог бы и сам (станция есть), но туговато со временем, и некогда ехать к DAB за АДшками.
Поэтому, если у вас есть возможность, можем договориться на встречу 2 мая в метро, чтоб передать платки.
Если платки еще кому нужны могу презентовать для опытов.

Для экспериментов можно взять самые дешевые РД "Мангуст" или "Кобру". Платку можно будет поместить под нижний экран на их платах, и вывести наружу проводок (витую пару с землей) на осцилограф.
Если вы распаяете две платки, то сможем распараллелить полевые испытания. У меня для этого есть ноут с РС осцилографом, и Стрелка на 1км Егорьевки по дороге на дачу.

Касаемо всей части схемы правее АД8318, то это будет ясно по результатам замеров Стрелки в полевых условиях на разной дальности. 193ИЕ3 была обозначена концептуально, лишь для понимания идеи на макетной стадии.
Картинка импульсов от Стрелки на фоне шумов и определит остальную схему.



[АнтиСтрелка]

DED, спаять сможем, две или сколько нужно.
По срокам точно пока сказать не могу, зависит от того как будут гулять монтажники на праздники. Постараюсь договориться с ними заранее исходя из указанной даты: 2 мая.
(ЗЫ У меня дача тоже по Егорьевке.)
9-го мая я уезжаю на неделю в Питер, если к тому времени спаять не успеют, то я договорюсь чтоб передали через доверенных людей.

Хотя там работы-то на пару часов...



[DED]

Предлагаю для начала делать только пару платок. Собственно у DABa в наличие только две АДшки. А там будет видно.
Если утонем в шумах, и идея окажется несостоятельной, :-[ как автор мыльного прожекта, готов компенсировать все затраты и DABу и монтажникам.
Если все получится, обязательно хочу подарить один комплект разработчикам Стрелки.*DRINK*



[АнтиСтрелка]

С монтажниками договорился, за день обещают сделать.

Я вот не специалист в данном вопросе, но как писал в первом сообщении... делали мы как-то лазерный дальномер....
Так вот там уровень отраженного сигнала накапливался 16Краз прежде чем его из шумов выделяли...

Но там расстояние фиксированное было... Наверное здесь такое не прокатывает....

А вот дарить разработчикам может и не надо, а то инженеры народ обидчивый. Еще доработают специально чтоб показать что они умнее...



[Linkoln]

Есть предложение не распылять конкретную тему.
Сертификацию Стрелки, принципы локации, законность шрафов давайте оставим для общей темы по Стрелке.

Гораздо важнее сообщение от АнтиСтрелки с конкретным предложением организовать и провести необходимую работу!
Уважаемый АнтиСтрелка, готов поучаствовать в работах с теоретической и финансовой стороны. Хоть мне практическое обнаружение Стрелки не особо нужно (считаю более эффективным ее глушение), меня очень интересует теоретическаяя сторона задачи.
Для этой задачи не потребуется анализатор спектра, только цифровой запоминающий осцилограф с полосой не менее 100мГц.
Начинать надо с приобретения АД8318 и изготовления для нее качественной печатной платки с простым SMD обвесом.

Эт точно! Согласен на все сто !
