Ждем результатов сравнения прокаченного 520 на реальных радарах .



[Farnsworth]

520 - простые Стары и Вистлеры

520 - mod который с приклееным рупором на фото

785 - 720 - 685 - W58 - W68 - W73

IDEAL - для которого развертка



[профессор]

Я вот посидел посчитал 520 с маленьким хоботом и с большим . Выкладываю что получилось.
1. Маленький хобот прибавка по дальности 29-30м если машина двигается со скоростью 60 км то радар сработает на 1,8 сек раньше.
2. Большой хобот прибавка примерно 135м радар сработает на 8,4с раньше.
Это расчёты ( приблизительные ) как будет на практике неизвестно .



[Farnsworth]

так делал американин



[Александр]

Такой рупор можно делать для любых детекторов?И как его делать,методом специальных расщетов или просто под размер своего рупора подгонять и всё?



[Farnsworth]

Американин делал для разных, вот для Pro78
horn dimmensions for Pro78 - internal: 2.9x1.3cm, external: 5.1x3.5cm,

Размер рупора для правильной работы должен иметь определенные пропорции.

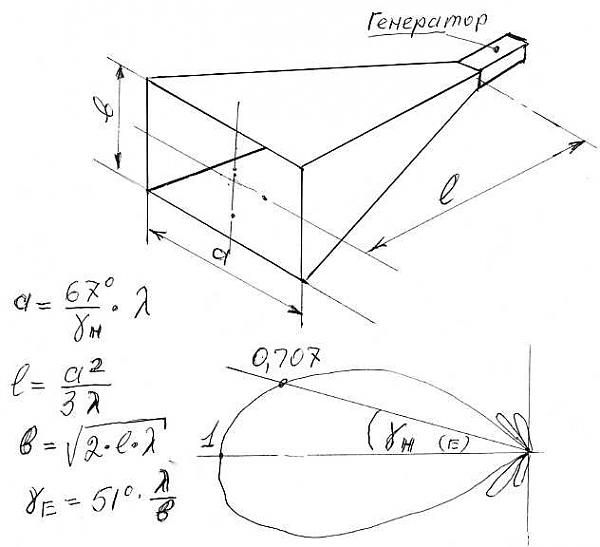

Можно замерить все размеры своего рупора, размер у волновода, размер у среза рупора, длину ребер.
Нарисовать сегмент на бумаге, и продолжить дальше линии.
Слишком длинный плохо, будет видеть только прямо по курсу и на кочках смотреть то в землю, то в небо .



[PAP]

И какие же результаты по такой модернизации Pro-78?



[pentagon]

Рупор ,судя по фото, наполовину перекрыл приемник лазера:dontknow:



[PAP]

Рупор ,судя по фото, наполовину перекрыл приемник лазера:dontknow:

Ну это не беда, по крайней мере для Whistler, толку от него мало. Интересует изменение по работе с обычными радарами, а не с лазерными!



[Farnsworth]

И какие же результаты по такой модернизации Pro-78?

Стрелка - место откуда меряли спортивным радаром К диапазона, включенным на постоянное излучение.
Синии звездочки - без рупора
ЖелтоЗеленые звездочки - с рупором.



[PAP]

Очень не слабо, почти в два раза увеличилась дальность! Farnsworth, опять толкаешь на эксперимент! *DRINK*



[Барьер 2М]

Farnsworth! *DRINK*[/QUOTE]

Кстати он не американин, а европеец.

- the thicker aluminum foil, the better,
- the harder carton, the better,
- you have to open the housing of the detector and remove the front cover to accurately place and stick the horn extension by adhesive tape (duct tape is good),



[Farnsworth]

Понятно, в общем иностранин

Вот еще сравнение штатного рупора и маленькой добавки.
Её не только к Шоми можно привинтить, а к любому такому-же.

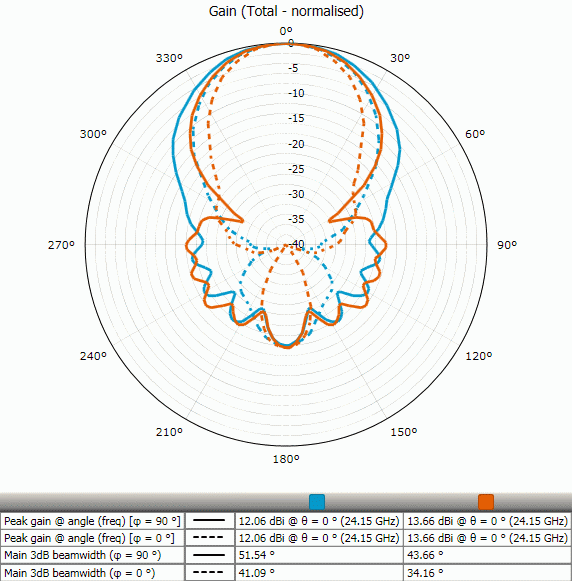

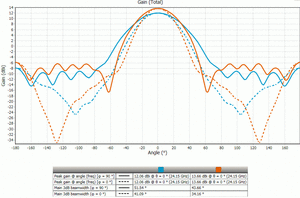

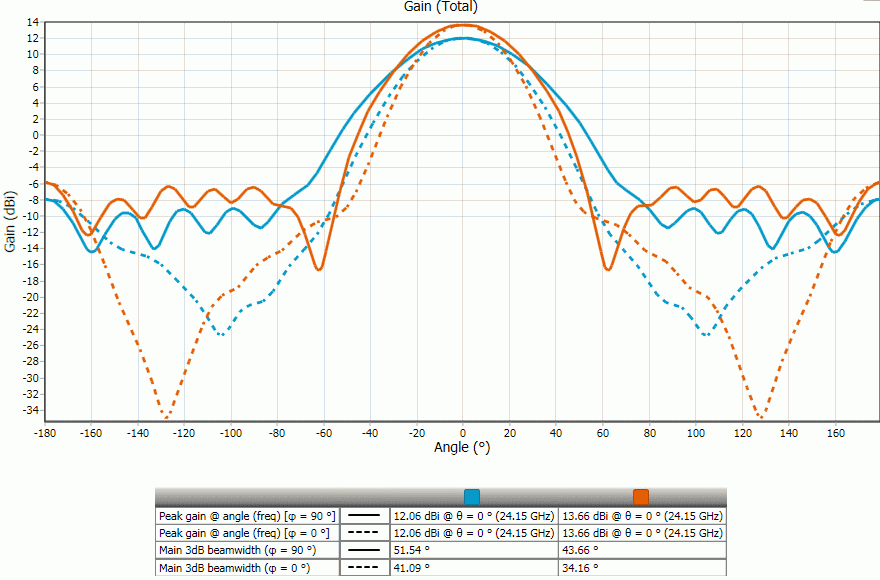

Видно что есть маленькая прибавка усиления, сужения диаграммы направленности.
Сравнивается с оптимальным рупором с усилением 12ДБи а штатный рупор практически повторяет эти графики.

Пунктирные линии - горизонтальная плоскость.

Главное аккуратность в изготовлении и точности.

Усиление рупорной антенны зависит в основном от площади её раскрыва, а диаграмма направленности зависит от длины рупора, соотношения размеров сторон.



[Барьер 2М]

Профессор, всегда нравится, что Вы подтверждаете своих идеи фактическими данными! *DRINK*



[raror]

К такому детектору с увеличенным рупором и уменьшенной диаграммой направленности нужен особый кронштейн - который будет водить детектор непрерывно по горизонтали туда-сюда, для увеличения угла обзора



[servores]

А как насчёт глушилки для радаров которую под бампер спрятать можно или в противотуманку вставить???



[Farnsworth]

Простые программки для рупоростроения.

HDL_ANT
http://www.w1ghz.org/antbook/chap2.pdf

SABOR
http://www.gr.ssr.upm.es/sabor.htm

PCAAD
http://www.ziddu.com/download/1744739/pcaad50.rar.html
http://www.antennadesignassociates.com/

HDL_ANT рассчитывает оптимальный рупор и печатает выкройку оного, но если размеры волновода для которого рассчитывается рупор не оптимальные, то рупор не посчитает.

Рупор рассчитывается просто, это оптимальный рупор.

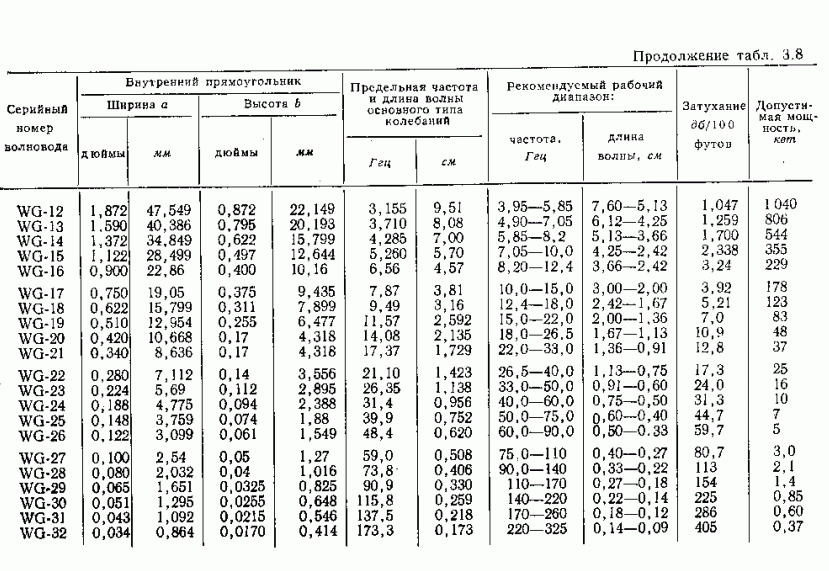

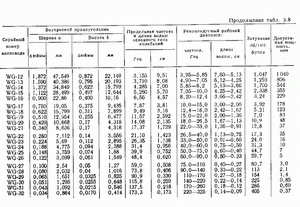

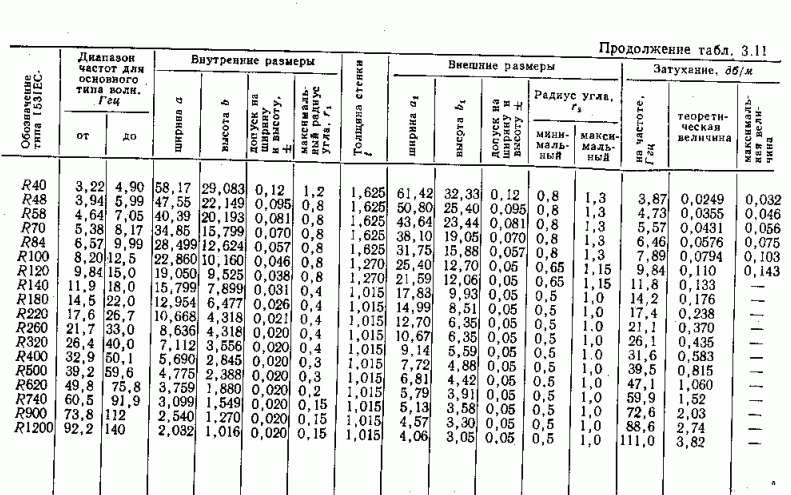

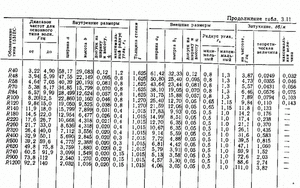

Для разных частот, волновод должен быть определенных размеров
http://www.anisco.ru/dimware.htm
http://rrl.newmail.ru/swch/spravoch2.htm



[3245]

Farnsworth а что разве короткоимпульсные радары ГИБДД не используют эффект Доплера. Т.е. определяют скорость не по изменению частоты а по длительнсти посылки и приема импульсов?



[Farnsworth]

3245,
В принципе потребителю это без разницы как работает радар, он (потребитель) на алгоритмы работы РД не может влиять.

«ИСКРА-1»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
5. УСТРОЙСТВО И РАБОТА ИЗМЕРИТЕЛЯ
5.1. Принцип действия.
Принцип действия измерителя основан на использовании эффекта
Доплера, заключающегося в изменении частоты сигнала радиолокатора при
отражении от движущегося объекта. Существенно, что изменение частоты
пропорционально скорости объекта. Поэтому определение скорости сводится
к измерению разности между частотами излученного и отраженного от цели
сигналов.
Для анализа спектра и определения значений интересующих частот
используется аппарат цифровой обработки низкочастотных сигналов на основе
преобразования Фурье. Анализ получаемых в результате его применения
полных спектров позволяет выделить скорость самой быстрой цели на фоне
более медленных, раздельно определять собственную скорость и скорость
цели при работе в движении.
Для селекции целей по направлению движения используются два
независимых канала. Определение относительного фазового сдвига между
доплеровскими сигналами двух каналов позволяет принять решение о
направлении движения цели. В приборах без селекции направления
(исполнение “Искра-1”В) второй канал отсутствует.
Выходные сигналы из двух каналов (или одного для прибора “Искра-
1”В) поступают в вычислитель, где производится оцифровка, запоминание и
дальнейшая математическая обработка для получения информации о
скоростях движения целей.
При получении информации об измеренных скоростях результат в
цифровом виде передается на плату управления и индикации. На этой плате
расположены кнопки управления измерителем, а также трехразрядный
десятичный светодиодный индикатор повышенной яркости. После каждого
цикла измерений генератор СВЧ выключается, что позволяет существенно
облегчить тепловой режим измерителя, снизить потребляемую им мощность и
резко повысить его защищенность от возможных средств противодействия.

http://www.simicon.com/rus/download/IP-RI-1.0.pdf



[cdrawn]

значит, про импульсы я прогнал это стрелка работает так как я расписал как хорошо что нет пока ручных стрелок
