На работе делали так . Был куплен флюс для пайки алюминия и припой для пайки СВЧ (серебросодержащий) лак волнопроницаемый .Всё покупали в Чип-Дип. Грели газовой горелкой и заливали припоем, полировали и покрыли 2 слоями лака.

Самое интересное не сказал-какой эффект был,и какой рд тюнинговали?!:blink:



[профессор]

Меня больше интересует приём лазера . Эх кто бы схемкой 520 шумика поделился . Я не склоняюсь к тому что оптический сенсор у него не позволяет поймать лазер скорее всего надо копаться с обработкой сигнала . На форуме писали про диод и звуковую карту для эмуляции а если попробовать VCSEL-лазер от лазерной мышки он на 850 нм ?



[профессор]

Самое интересное не сказал-какой эффект был,и какой рд тюнинговали?!:blink:

Восстанавливали радиорелейку после выстрела из дробовика (охотники балуют) . Восстановили на все 100 даже сигнал повысили на 5 едениц.



[pentagon]

Когда коту нечего делать ..
Шлифуем рупор.

Качество литья рупоров часто бывает не очень хорошим.
Неровная поверхность, заусенцы и типа того.
Радиоволнам СВЧ нужна чистая и гладкая поверхность.
Берем нулёвку, войлок с полировальной пастой и делаем правильный рупор.

Сдается мне что он через недельку потемнеет:blink:



[Farnsworth]

Потемнеет это образуется окисная пленка, у алюминия она диэлектрическая и нетокопроводящая.

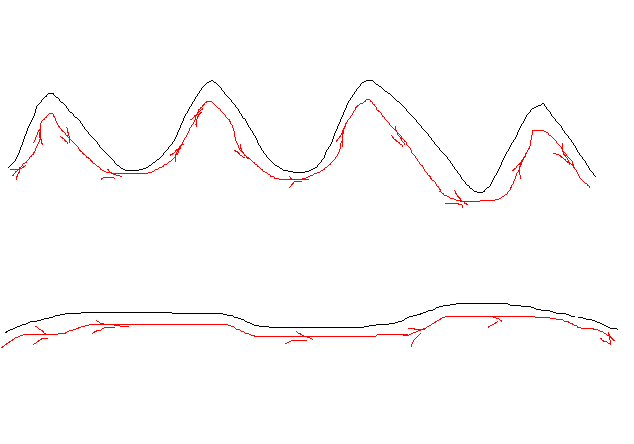

На СВЧастотах ток течет в очень тонкой области - "скин-эффект" ( для ГГц толщина скин слоя десятки микрон) и если поверхность неровная, то ток течет повторяя эти неровности, его путь увеличивается и растут потери этого тока.
Если отполировать поверхность, то потери уменьшаются.

Вот на меди окисная пленка это плохо, поэтому медь надо серебрить или лаком покрывать.
Серебро от серы покрывается сульфидом серебра а в машине от катализатора иногда воняет сероводородом.



[pentagon]

Смотрел в нэте,много фирм предлагают нанесение покрытий из серебра и золота. Рупор от рд интересно они смогут покрыть?Ни кто этой темой не интересовался?:-[



[Sasha]

У меня такой вопрос возник- что влияет на приём лазера, его глазок? или какой-нибудь алгоритм программный, когда пишут-800нм. что подразумевают- эти 800нм только фотоприёмник принимает? или ещё программно обрабатывается?



[Михаил]

Sasha, эта тема Вам в помощь



[Sasha]

Мда!! Всё ясно!!!Прочитал...



[Tankermeat]

Прокачал рупор у Cobra RU775
https://www.rd-forum.ru/39068-post488.html

Полировал и пробовал разные материалы , зубная паста плюс салфетки косметические , войлок и паста ГОИ , и результатом более чем доволен - войлок плюс автополироль Doctor Wax для лакокрасочных покрытий , наиболее ефективное средство не оставляет царапин . Поверхности дополировывались очищались дистилированной водой , резиновой пористым салфеткой - для очистки и полирования тех же лакокрасочных поверхностей .



[Linkoln]

Рупор это конечно хорошо !

Рупор конечно сигнал делает больше ...
Только никто не задумался о поляризации ?
В радарах то используется круговая поляризация .
А все РД принимают линейную!
Вот вам какой задел !
Мощь сигнала поднимаем в двое и помехи от дверей понижаем . ;-)



[Farnsworth]

Только никто не задумался о поляризации ?

Отнюдь.
У Крисов - линейная поляризация.



[Linkoln]

Откуда такая инфа ?

Отнюдь.
У Крисов - линейная поляризация.

-------- По моим данным в Крисах используеться Искра-1 .
Сделанная тем же " Семикроном " с круговой поляризацией .:-(
Правда есть ещо и насадка для образования более узкой диаграммы . Линейная была то ли у "Сокола"или чего то похожего сделанного " Ольвией ". Но их уже "похоронили ".;-)



[umpel]

Linkoln, в КРИСе ИСКРА-1 не используется! Там используется ИСКРА ДА/210, что совсем другая история...



[Linkoln]

Вполне возможно .

Linkoln, в КРИСе ИСКРА-1 не используется! Там используется ИСКРА ДА/210, что совсем другая история...

Про поляризацию сего радара информации не нашел .



[Farnsworth]

Про поляризацию не написано, да. Вероятнее всего, у ИСКРА ДА/210 линейная поляризация.
Судя по размерам, можно предположить что в ИСКРА ДА/210 используется антенная решетка типа такой.
(На то что там используется антенная решетка, указывает ширина диаграммы в 4 градуса)
У неё линейная поляризация, можно сделать круговую, но тогда в патчи надо вводить асимметрию и по идее сложнее учитывать их взаимное влияние на формирование общей диаграммы направленности.
С линейной поляризацией всё просто.



[Linkoln]

Про поляризацию не написано, да. Вероятнее всего, у ИСКРА ДА/210 линейная поляризация.
Судя по размерам, можно предположить что в ИСКРА ДА/210 используется антенная решетка типа такой.
(На то что там используется антенная решетка, указывает ширина диаграммы в 4 градуса)
У неё линейная поляризация, можно сделать круговую, но тогда в патчи надо вводить асимметрию и по идее сложнее учитывать их взаимное влияние на формирование общей диаграммы направленности.
С линейной поляризацией всё просто.

----- Антена похожа на антену Стрелки . Инфа про тип поляризации Стрелки есть ?



[Farnsworth]

Игл написал что Симиконовцы сперли в них антенну, значит антенна похожа.
Насчет спереть не уверен, антенная решетка она и в Африке а.р., чего там переть?.



[Linkoln]

Похоже сперли

Игл написал что Симиконовцы сперли в них антенну, значит антенна похожа.
Насчет спереть не уверен, антенная решетка она и в Африке а.р., чего там переть?.

---Какой прок от АФАР если они как африканцы бьют в одну точку правда с узенькой диаграммой ! Смысл был в том сканировать все дорожное полотно ! Могли просто рупор здоровенный приклепать !



[Farnsworth]

Какой прок от АФАР

Он наверно не Активную Фазированную Антенную Решетку имел ввиду, а конструкцию.
Антенные Решетки они все по сути Фазированные, иначе они бы так узко не светили, просто они жестко настроены на одну диаграмму направленности.

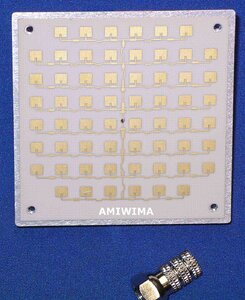

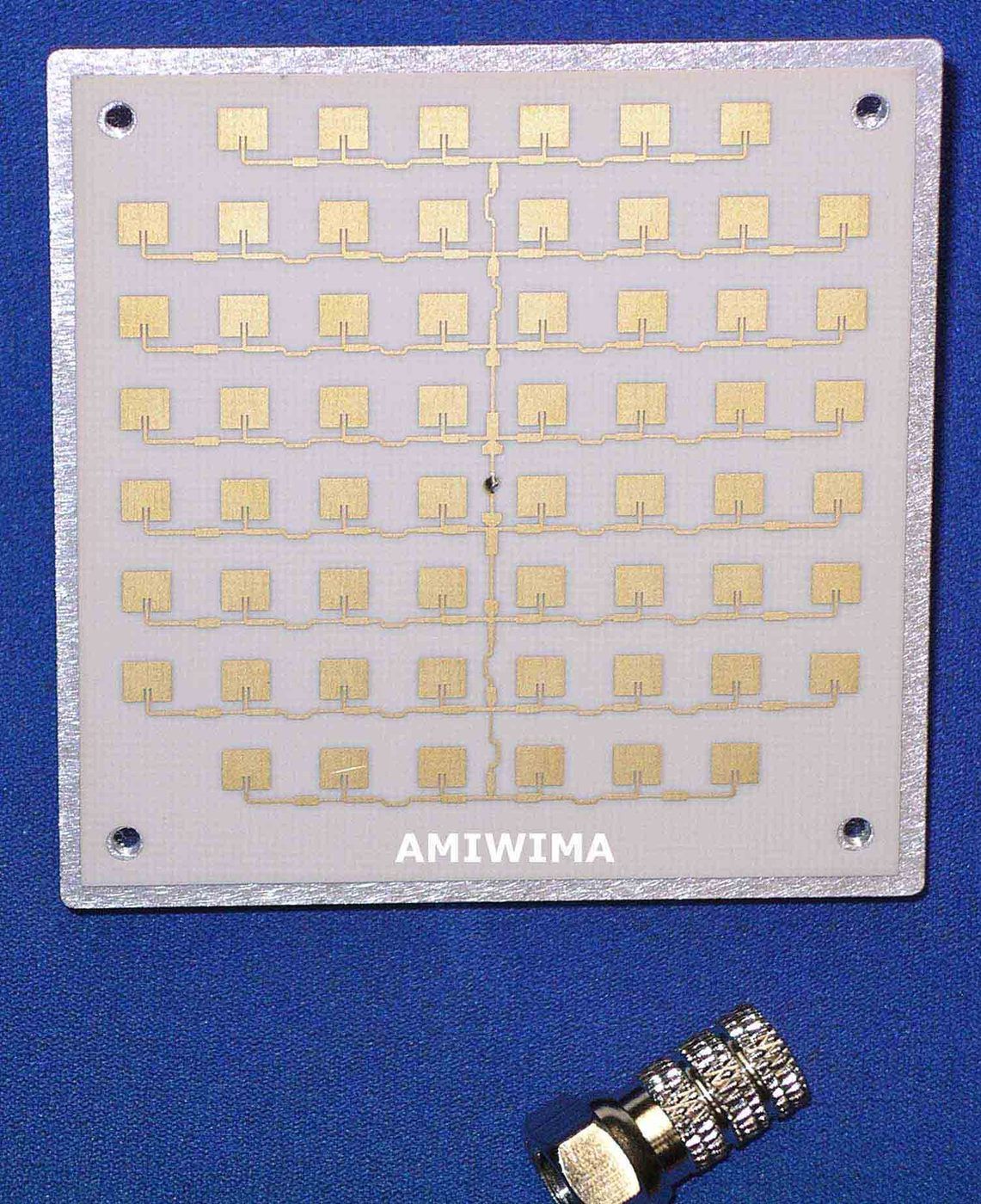

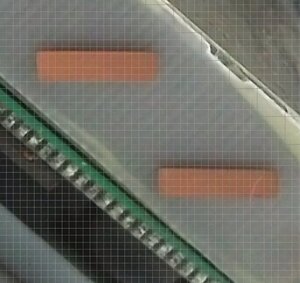

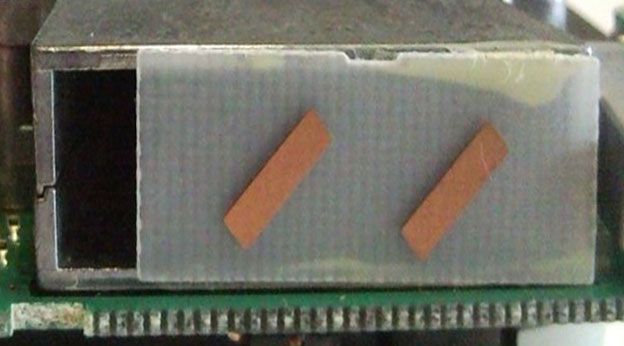

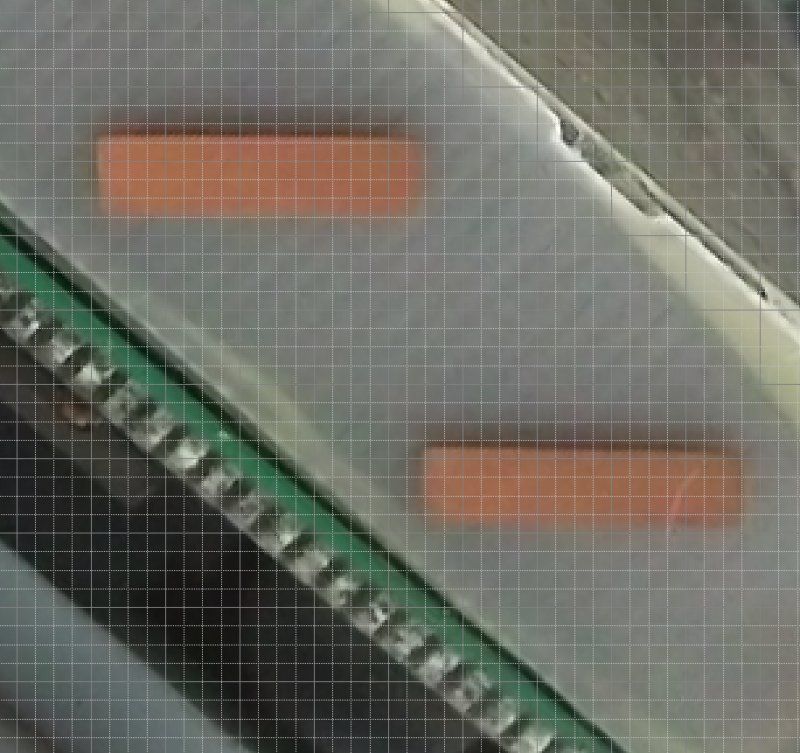

Вот это, тоже антенная решетка.
