Прокачай свой детектор

[PAP]

....как хорошо что нет пока ручных стрелок

Это точно, пусть это остается фантастикой!



[Барьер 2М]

Pap жжот! Ручная Стрелка - мечта гаишника в свинцовых трусах



[PAP]

...Ручная Стрелка - мечта гаишника в свинцовых трусах



[Влад]

Farnsworth -пожалуйста подробно опиши как ты сделал рупор, нужен мощный и самый длинный чтобы далеко ловил у меня шо-му 720



[Farnsworth]

Для 720 не делал и не знаю как он будет работать, а для 520 делать так

распечатать выкройку
склеить бумажный рупор
подогнать его к основному рупору
расклеить бумажный
перевести бумажный на металл
вырезать из металла
спаять добавочный рупор
подогнать добавочный рупор к основному
склеить их оба суперклеем



[00123456789]

У кого есть наиболее удачные готовые эскизы, пожалуйста выложите сюда?



[Iljayk]

У кого есть наиболее удачные готовые эскизы, пожалуйста выложите сюда?

Вот эту страницу почитай, там выкладывал несколько вариантов.
https://www.rd-forum.ru/sho-me/25-nemnogo-o-sho-me-520-a-56.html
Только текст постов прочитай, есть нюансы.



[00123456789]

Iljayk,а если рупор сделать из картона и обклеить его металлизированным скотчем? Эффект будет?



[Влад]

стоит ли на 720 так делать



[00123456789]

Влад,успокойся ;-) 720 нормальный детектор! Хотя бы с месяц так покатайся. А там уже решишь, стоит делать или нет! Многих и 520 немодифицированный устраивает!*DRINK*



[Iljayk]

Iljayk,а если рупор сделать из картона и обклеить его металлизированным скотчем? Эффект будет?

Я почти так и сделал, только не картон взял, а пластиковые карточки, типа для накопительных скидок. Купил двусторонний скотч, очень тоненький и армированный какой то тканью, на скотч наклеил фольгу для запекания в духовке, на другую сторону кусочки вырезанного по форме пластика. В общем, как тот иностранин, про которого Farnsworth писАл.

Металлизированный скотч разве будет гладкую поверхность обеспечивать?



[00123456789]

Я почти так и сделал, только не картон взял, а пластиковые карточки, типа для накопительных скидок. Купил двусторонний скотч, очень тоненький и армированный какой то тканью, на скотч наклеил фольгу для запекания в духовке, на другую сторону кусочки вырезанного по форме пластика. В общем, как тот иностранин, про которого Farnsworth писАл.

Металлизированный скотч разве будет гладкую поверхность обеспечивать?

Сколько я клеил, по моему почти всегда гладкая поверхность получалась.Я для своего 213 тоже пытался рупор увеличить, но я клеил фольгу к картону с помощью ПВА. Получилось ровно, но не понравилось,мороки много, фольга тоненькая, чуть не так - рвется...



[maroc]

подниму темку, оч. интересно узнать результаты 520-го с рупором, и более наглядное пособие для изготовления рупора очень сильно не помешало бы, никогд ане делал подобных вещей руки с правильного места, вот и думаю на досуге замутить



[Factor]

а почему именно рупор наращиваем ? а если использовать парабалический рефлектор как на спунтиниковом ТВ - думаю дальность увеличется в разы и диограмма сузится



[cdrawn]

Рупор хорош тем, что позволяет сделать это легко. А чтобы параболический использовать - слишком сильно все надо переделывать, ведь "тарелка" должна располагаться сзади, а приемник - в фокусе спереди.



[pavlito]

Смотрю прием у 78-го как у В1 на одинаковом растоянии.
А В1 с последней прошивкой??



[Farnsworth]

Когда коту нечего делать ..

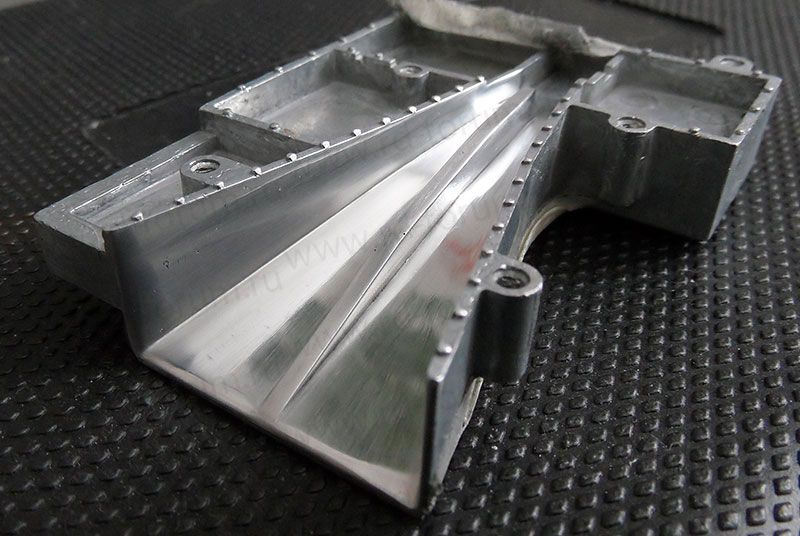

Шлифуем рупор.

Качество литья рупоров часто бывает не очень хорошим.
Неровная поверхность, заусенцы и типа того.
Радиоволнам СВЧ нужна чистая и гладкая поверхность.
Берем нулёвку, войлок с полировальной пастой и делаем правильный рупор.

Если кто будет такое делать, то разбирать РД нужно на куске люминивой пищевой фольги. Голый приемник не трогать за чувствильные места где печатный монтаж, брать за края.
Сначала нужно коснуться фольги а только потом брать с фольги печатную плату. Хорошо что-бы какая-то рука была в контакте с фольгой.

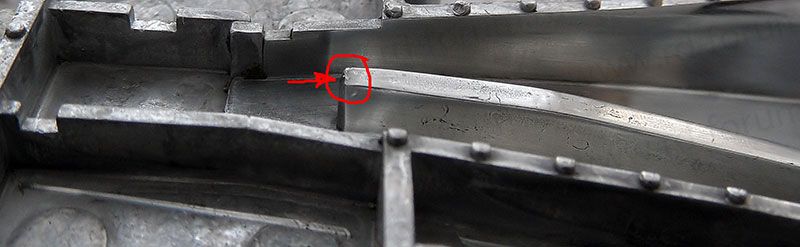

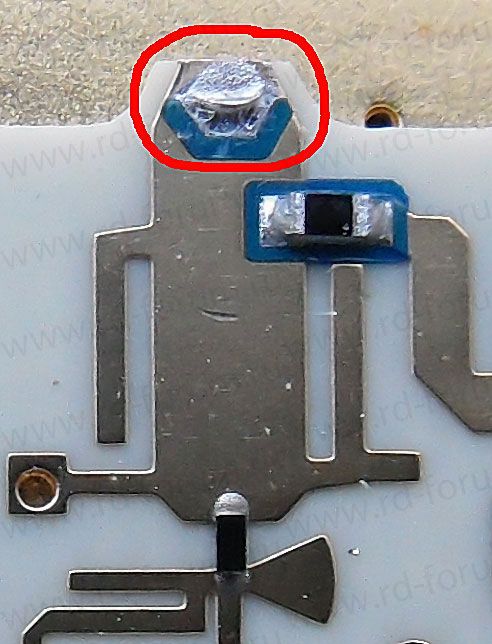

В рупоре на его центральном ребре нужно сделать небольшой заусенец, что-бы ребро при сборке хорошо контактировало с припоем на печатной плате.

Если после всех этих зачисток РД еще и заработает, то вообще будет полное счастье.



[профессор]

Когда коту нечего делать ..
Шлифуем рупор.

Качество литья рупоров часто бывает не очень хорошим.
Неровная поверхность, заусенцы и типа того.
Радиоволнам СВЧ нужна чистая и гладкая поверхность.
Берем нулёвку, войлок с полировальной пастой и делаем правильный рупор.

Если кто будет такое делать, то разбирать РД нужно на куске люминивой пищевой фольги. Голый приемник не трогать за чувствильные места где печатный монтаж, брать за края.
Сначала нужно коснуться фольги а только потом брать с фольги печатную плату. Хорошо что-бы какая-то рука была в контакте с фольгой.

В рупоре на его центральном ребре нужно сделать небольшой заусенец, что-бы ребро при сборке хорошо контактировало с припоем на печатной плате.

Если после всех этих зачисток РД еще и заработает, то вообще будет полное счастье.

НУ тогда идём до конца ------------- обязательно надо покрыть серебром . Как у радиорелек СВЧ диапазона.



[Farnsworth]

профессор
Электрохимическим способом оно тонкое и рыхлое будет, скин-эффект не тот.

Хотя, надо будет обдумать.



[профессор]

На работе делали так . Был куплен флюс для пайки алюминия и припой для пайки СВЧ (серебросодержащий) лак волнопроницаемый .Всё покупали в Чип-Дип. Грели газовой горелкой и заливали припоем, полировали и покрыли 2 слоями лака.
